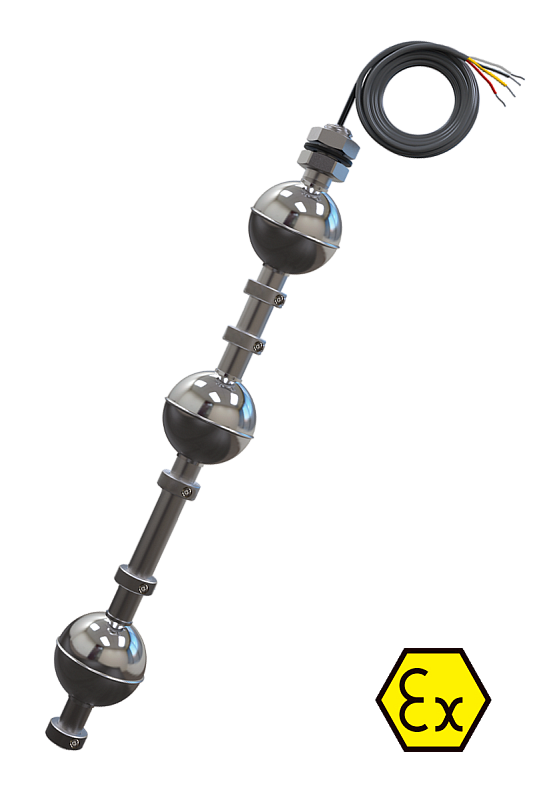

Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-3.3-Ex

Прибор с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4...T6 Ga X для сигнализации уровня жидкостей

Количество сигнализируемых уровней: 3
Диаметр поплавка: 52 мм
Максимальная коммутируемая мощность: 30 Вт
Максимальное коммутируемое напряжение: 230 В
Рабочее давление: ≤ 2 МПа
Рабочая температура: −40…+105°С
Рабочее положение: вертикальное
Вид поплавка: шарообразный
Материал корпуса: нержавеющая сталь

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

от 8 493 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-3.3-Ех с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4...T6 Ga X предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Меры безопасности

Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.

Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).

Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.

Варианты исполнения контактов ОВЕН ПДУ

ПДУ с нормально-разомкнутым контактом	ПДУ с нормально-замкнутым контактом

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Технические характеристики:

Параметр	Значение
Электрические параметры
Количество сигнализируемых уровней	3
Максимальная коммутируемая мощность	30 Вт
Максимальный коммутируемый ток	2 А
Максимальное коммутируемое напряжение	230 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1 млн
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Вертикальное
Максимальная длина штока до нижнего уровня L	3000 мм
Плотность измеряемой среды	0,65 г/см3
Температура контролируемой среды	-40...+105°С
Давление контролируемой среды	2 МПа
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Длина кабельного вывода	1...120 м
Искробезопасные параметры
Максимальное входное напряжение Ui	35 В
Максимальный входной ток Ii	100 мА
Максимальная внутренняя емкость Ci	0,03 мкФ
Максимальная внутренняя индуктивность Li	0,3 мГн

Габаритные размеры

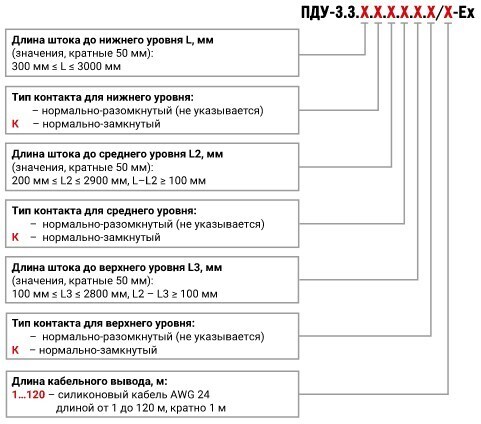

Обозначение при заказе:

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ех
Внимание! Полная длина датчиков ПДУ-3.3 составляет (L + 85) мм.

Версия: 2022-06-08-ХДЮ

Артикул	Модель	Срок поставки	Стоимость
ПДУ-3.3.1000.500.250/10-ЕХ ПДУ-3.3.1000.700.300/15-ЕХ ПДУ-3.3.1200.700.200/5-ЕХ ПДУ-3.3.1350.250.100/3-ЕХ ПДУ-3.3.1450.1300.100/1-ЕХ ПДУ-3.3.2000.400.250/30-ЕХ ПДУ-3.3.1000.500.250/10-EX

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
