Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-1.1-EX

Прибор с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4...T6 Ga X для сигнализации уровня жидкостей

Количество сигнализируемых уровней: 1
Диаметр поплавка: 28 мм
Максимальная коммутируемая мощность: 10 Вт
Максимальное коммутируемое напряжение: 180 В
Рабочее давление: ≤ 1,6 МПа
Рабочая температура: −40…+105°С
Материал корпуса: нержавеющая сталь

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

от 3 002 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-1.1-Ех с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4...T6 Ga X предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Меры безопасности

Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.

Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).

Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.

Варианты исполнения контактов ОВЕН ПДУ

ПДУ с нормально-разомкнутым контактом	ПДУ с нормально-замкнутым контактом

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Технические характеристики:

Параметр	Значение
Электрические параметры
Количество сигнализируемых уровней	1
Максимальная коммутируемая мощность	10 Вт
Максимальный коммутируемый ток	0,5 А
Максимальное коммутируемое напряжение	180 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1 млн
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное
Максимальная длина штока до нижнего уровня L	2500 мм
Плотность измеряемой среды, г/см3	0,7
Температура контролируемой среды, °С	-40...+105
Давление контролируемой среды, МПа	1,6
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Длина кабельного вывода	1...120 м
Искробезопасные параметры
Максимальное входное напряжение Ui, В	35
Максимальный входной ток Ii, мА	100
Максимальная внутренняя емкость Ci, мкФ	0,03
Максимальная внутренняя индуктивность Li, мГн	0,3

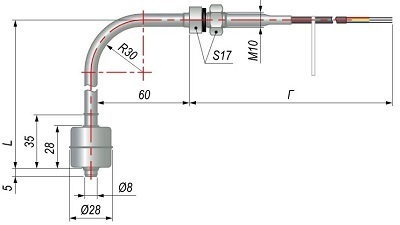

Габаритные размеры

Обозначение при заказе:

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ех

Версия: 2022-06-15-ХДЮ

Артикул	Длина штока до нижнего уровня, мм	Тип контакта	Длина кабельного вывода, мм	Срок поставки	Стоимость
100 150 200 250 300 400 500 550	НО НЗ	1000 2000 3000 5000 7000 8000 10000 15000 20000 30000

Артикул	Длина штока до нижнего уровня, мм	Тип контакта	Длина кабельного вывода, мм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Длина штока до нижнего уровня, мм	Тип контакта	Длина кабельного вывода, мм	Срок поставки	Стоимость
N45748	100	НО	1000	2...4 недели	3002 руб. – +
N45749	150	НО	1000	2...4 недели	3002 руб. – +
N45750	200	НО	1000	2...4 недели	3002 руб. – +
N45751	250	НО	1000	2...4 недели	3002 руб. – +
N45752	300	НО	1000	2...4 недели	3002 руб. – +
N45753	400	НО	1000	2...4 недели	3002 руб. – +
N45754	500	НО	1000	2...4 недели	3002 руб. – +
N45755	550	НО	1000	2...4 недели	3002 руб. – +
N45756	100	НЗ	1000	2...4 недели	3002 руб. – +
N45757	150	НЗ	1000	2...4 недели	3002 руб. – +
N45758	200	НЗ	1000	2...4 недели	3002 руб. – +
N45759	250	НЗ	1000	2...4 недели	3002 руб. – +
N45760	300	НЗ	1000	2...4 недели	3002 руб. – +
N45761	400	НЗ	1000	2...4 недели	3002 руб. – +
N45762	500	НЗ	1000	2...4 недели	3002 руб. – +
N45763	550	НЗ	1000	2...4 недели	3677 руб. – +
N45764	100	НО	2000	2...4 недели	3169 руб. – +
N45765	150	НО	2000	2...4 недели	3169 руб. – +
N45766	200	НО	2000	2...4 недели	3169 руб. – +
N45767	250	НО	2000	2...4 недели	3169 руб. – +
N45768	300	НО	2000	2...4 недели	3169 руб. – +
N45769	400	НО	2000	2...4 недели	3169 руб. – +
N45770	500	НО	2000	2...4 недели	3169 руб. – +
N45771	550	НО	2000	2...4 недели	3844 руб. – +
N45772	100	НЗ	2000	2...4 недели	3169 руб. – +
N45773	150	НЗ	2000	2...4 недели	3169 руб. – +
N45774	200	НЗ	2000	2...4 недели	3169 руб. – +
N45775	250	НЗ	2000	2...4 недели	3169 руб. – +
N45776	300	НЗ	2000	2...4 недели	3169 руб. – +
N45777	400	НЗ	2000	2...4 недели	3169 руб. – +
N45778	500	НЗ	2000	2...4 недели	3169 руб. – +
N45779	550	НЗ	2000	2...4 недели	3844 руб. – +
N45780	100	НО	3000	2...4 недели	3336 руб. – +
N45781	150	НО	3000	2...4 недели	3336 руб. – +
N45782	200	НО	3000	2...4 недели	3336 руб. – +
N45783	250	НО	3000	2...4 недели	3336 руб. – +
N45784	300	НО	3000	2...4 недели	3336 руб. – +
N45785	400	НО	3000	2...4 недели	3336 руб. – +
N45786	500	НО	3000	2...4 недели	3336 руб. – +
N45787	550	НО	3000	2...4 недели	4011 руб. – +
N45788	100	НЗ	3000	2...4 недели	3336 руб. – +
N45789	150	НЗ	3000	2...4 недели	3336 руб. – +
N45790	200	НЗ	3000	2...4 недели	3336 руб. – +
N45791	250	НЗ	3000	2...4 недели	3336 руб. – +
N45792	300	НЗ	3000	2...4 недели	3336 руб. – +
N45793	400	НЗ	3000	2...4 недели	3336 руб. – +
N45794	500	НЗ	3000	2...4 недели	3336 руб. – +
N45795	550	НЗ	3000	2...4 недели	4011 руб. – +
N45796	100	НО	5000	2...4 недели	3670 руб. – +
N45797	150	НО	5000	2...4 недели	3670 руб. – +
N45798	200	НО	5000	2...4 недели	3670 руб. – +
N45799	250	НО	5000	2...4 недели	3670 руб. – +
N45800	300	НО	5000	2...4 недели	3670 руб. – +
N45801	400	НО	5000	2...4 недели	3670 руб. – +
N45802	500	НО	5000	2...4 недели	3670 руб. – +
N45803	550	НО	5000	2...4 недели	4345 руб. – +
N45804	100	НЗ	5000	2...4 недели	3670 руб. – +
N45805	150	НЗ	5000	2...4 недели	3670 руб. – +
N45806	200	НЗ	5000	2...4 недели	3670 руб. – +
N45807	250	НЗ	5000	2...4 недели	3670 руб. – +
N45808	300	НЗ	5000	2...4 недели	3670 руб. – +
N45809	400	НЗ	5000	2...4 недели	3670 руб. – +
N45810	500	НЗ	5000	2...4 недели	3670 руб. – +
N45811	550	НЗ	5000	2...4 недели	4345 руб. – +
N45812	100	НО	7000	2...4 недели	4004 руб. – +
N45813	150	НО	7000	2...4 недели	4004 руб. – +
N45814	200	НО	7000	2...4 недели	4004 руб. – +
N45815	250	НО	7000	2...4 недели	4004 руб. – +
N45816	300	НО	7000	2...4 недели	4004 руб. – +
N45817	400	НО	7000	2...4 недели	4004 руб. – +
N45818	500	НО	7000	2...4 недели	4004 руб. – +
N45819	550	НО	7000	2...4 недели	4679 руб. – +
N45820	100	НЗ	7000	2...4 недели	4004 руб. – +
N45821	150	НЗ	7000	2...4 недели	4004 руб. – +
N45822	200	НЗ	7000	2...4 недели	4004 руб. – +
N45823	250	НЗ	7000	2...4 недели	4004 руб. – +
N45824	300	НЗ	7000	2...4 недели	4004 руб. – +
N45825	400	НЗ	7000	2...4 недели	4004 руб. – +
N45826	500	НЗ	7000	2...4 недели	4004 руб. – +
N45827	550	НЗ	7000	2...4 недели	4679 руб. – +
N45828	100	НО	8000	2...4 недели	4171 руб. – +
N45829	150	НО	8000	2...4 недели	4171 руб. – +
N45830	200	НО	8000	2...4 недели	4171 руб. – +
N45831	250	НО	8000	2...4 недели	4171 руб. – +
N45832	300	НО	8000	2...4 недели	4171 руб. – +
N45833	400	НО	8000	2...4 недели	4171 руб. – +
N45834	500	НО	8000	2...4 недели	4171 руб. – +
N45835	550	НО	8000	2...4 недели	4846 руб. – +
N45836	100	НЗ	8000	2...4 недели	4171 руб. – +
N45837	150	НЗ	8000	2...4 недели	4171 руб. – +
N45838	200	НЗ	8000	2...4 недели	4171 руб. – +
N45839	250	НЗ	8000	2...4 недели	4171 руб. – +
N45840	300	НЗ	8000	2...4 недели	4171 руб. – +
N45841	400	НЗ	8000	2...4 недели	4171 руб. – +
N45842	500	НЗ	8000	2...4 недели	4171 руб. – +
N45843	550	НЗ	8000	2...4 недели	4846 руб. – +
N45844	100	НО	10000	2...4 недели	4505 руб. – +
N45845	150	НО	10000	2...4 недели	4505 руб. – +
N45846	200	НО	10000	2...4 недели	4505 руб. – +
N45847	250	НО	10000	2...4 недели	4505 руб. – +
N45848	300	НО	10000	2...4 недели	4505 руб. – +
N45849	400	НО	10000	2...4 недели	4505 руб. – +
N45850	500	НО	10000	2...4 недели	4505 руб. – +
N45851	550	НО	10000	2...4 недели	5180 руб. – +
N45852	100	НЗ	10000	2...4 недели	4505 руб. – +
N45853	150	НЗ	10000	2...4 недели	4505 руб. – +
N45854	200	НЗ	10000	2...4 недели	4505 руб. – +
N45855	250	НЗ	10000	2...4 недели	4505 руб. – +
N45856	300	НЗ	10000	2...4 недели	4505 руб. – +
N45857	400	НЗ	10000	2...4 недели	4505 руб. – +
N45858	500	НЗ	10000	2...4 недели	4505 руб. – +
N45859	550	НЗ	10000	2...4 недели	5180 руб. – +
N45860	100	НО	15000	2...4 недели	5340 руб. – +
N45861	150	НО	15000	2...4 недели	5340 руб. – +
N45862	200	НО	15000	2...4 недели	5340 руб. – +
N45863	250	НО	15000	2...4 недели	5340 руб. – +
N45864	300	НО	15000	2...4 недели	5340 руб. – +
N45865	400	НО	15000	2...4 недели	5340 руб. – +
N45866	500	НО	15000	2...4 недели	5340 руб. – +
N45867	550	НО	15000	2...4 недели	6015 руб. – +
N45868	100	НЗ	15000	2...4 недели	5340 руб. – +
N45869	150	НЗ	15000	2...4 недели	5340 руб. – +
N45870	200	НЗ	15000	2...4 недели	5340 руб. – +
N45871	250	НЗ	15000	2...4 недели	5340 руб. – +
N45872	300	НЗ	15000	2...4 недели	5340 руб. – +
N45873	400	НЗ	15000	2...4 недели	5340 руб. – +
N45874	500	НЗ	15000	2...4 недели	5340 руб. – +
N45875	550	НЗ	15000	2...4 недели	6015 руб. – +
N45876	100	НО	20000	2...4 недели	6175 руб. – +
N45877	150	НО	20000	2...4 недели	6175 руб. – +
N45878	200	НО	20000	2...4 недели	6175 руб. – +
N45879	250	НО	20000	2...4 недели	6175 руб. – +
N45880	300	НО	20000	2...4 недели	6175 руб. – +
N45881	400	НО	20000	2...4 недели	6175 руб. – +
N45882	500	НО	20000	2...4 недели	6175 руб. – +
N45883	550	НО	20000	2...4 недели	6850 руб. – +
N45884	100	НЗ	20000	2...4 недели	6175 руб. – +
N45885	150	НЗ	20000	2...4 недели	6175 руб. – +
N45886	200	НЗ	20000	2...4 недели	6175 руб. – +
N45887	250	НЗ	20000	2...4 недели	6175 руб. – +
N45888	300	НЗ	20000	2...4 недели	6175 руб. – +
N45889	400	НЗ	20000	2...4 недели	6175 руб. – +
N45890	500	НЗ	20000	2...4 недели	6175 руб. – +
N45891	550	НЗ	20000	2...4 недели	6850 руб. – +
N45892	100	НО	30000	2...4 недели	7845 руб. – +
N45893	150	НО	30000	2...4 недели	7845 руб. – +
N45894	200	НО	30000	2...4 недели	7845 руб. – +
N45895	250	НО	30000	2...4 недели	7845 руб. – +
N45896	300	НО	30000	2...4 недели	7845 руб. – +
N45897	400	НО	30000	2...4 недели	7845 руб. – +
N45898	500	НО	30000	2...4 недели	7845 руб. – +
N45899	550	НО	30000	2...4 недели	8520 руб. – +
N45900	100	НЗ	30000	2...4 недели	7845 руб. – +
N45901	150	НЗ	30000	2...4 недели	7845 руб. – +
N45902	200	НЗ	30000	2...4 недели	7845 руб. – +
N45903	250	НЗ	30000	2...4 недели	7845 руб. – +
N45904	300	НЗ	30000	2...4 недели	7845 руб. – +
N45905	400	НЗ	30000	2...4 недели	7845 руб. – +
N45906	500	НЗ	30000	2...4 недели	7845 руб. – +
N45907	550	НЗ	30000	2...4 недели	8520 руб. – +
