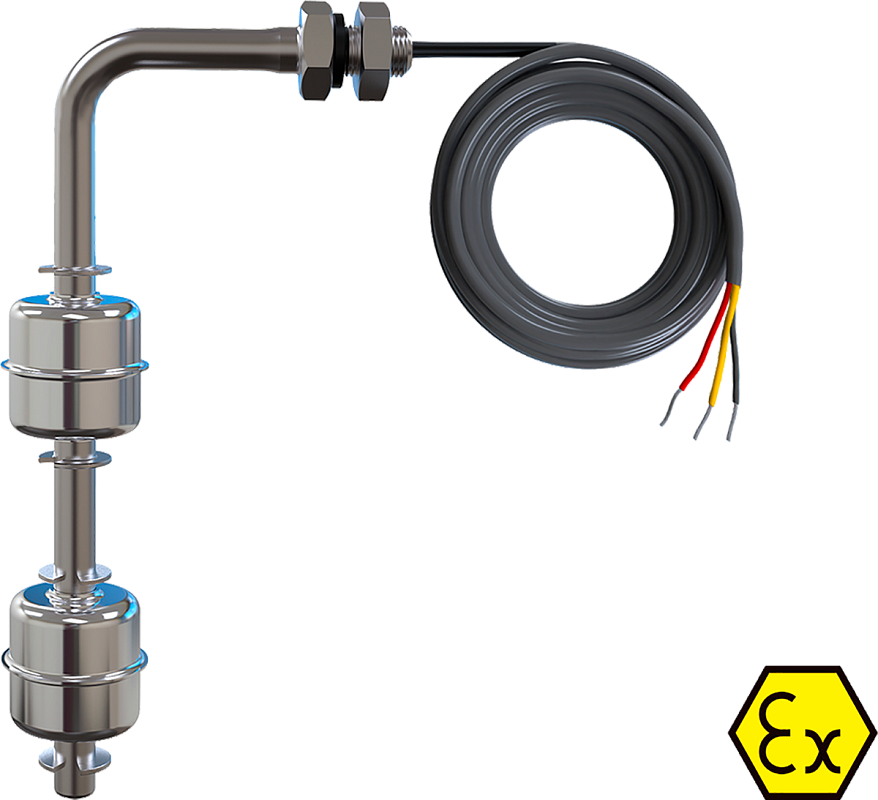

Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-1.2-EX

Прибор с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4...T6 Ga X для сигнализации уровня жидкостей

Количество сигнализируемых уровней: 2
Диаметр поплавка: 28 мм
Максимальная коммутируемая мощность: 10 Вт
Максимальное коммутируемое напряжение: 180 В
Рабочее давление: ≤ 1,6 МПа
Рабочая температура: −40…+105°С
Материал корпуса: нержавеющая сталь

Внимание! Все модификации, не представленные к заказу через сайт, но присутствующие в описании прибора, вы можете заказать у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

В закладки

от 3 817 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Поплавковые датчики уровня ОВЕН ПДУ-1.2-Ех с взрывозащитой типа «искробезопасная цепь» 0Ex ia IIC T4...T6 Ga X предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.

Меры безопасности

Датчики во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.

Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).

Варианты крепления датчика уровня ПДУ

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом.

Варианты исполнения контактов ОВЕН ПДУ

ПДУ с нормально-разомкнутым контактом	ПДУ с нормально-замкнутым контактом

Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Технические характеристики:

Параметр	Значение
Электрические параметры
Количество сигнализируемых уровней	2
Максимальная коммутируемая мощность	10 Вт
Максимальный коммутируемый ток	0,5 А
Максимальное коммутируемое напряжение	180 В
Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А	1 млн
Конструктивные параметры
Расположение оси крепежного отверстия датчика в резервуаре	Горизонтальное
Максимальная длина штока до нижнего уровня L	2500 мм
Плотность измеряемой среды	0,7 г/см3
Температура контролируемой среды	-40...+105°С
Давление контролируемой среды	1,6 МПа
Материал рабочей части датчика: арматура поплавок	Сталь 12Х18Н10Т AISI 316L
Степень защиты по ГОСТ 14254	IP68 для погружной (рабочей) части датчика IP65 для внешней части датчика (от плоскости присоединения к процессу)
Длина кабельного вывода	1...120 м
Искробезопасные параметры
Максимальное входное напряжение Ui	35 В
Максимальный входной ток Ii	100 мА
Максимальная внутренняя емкость Ci	0,03 мкФ
Максимальная внутренняя индуктивность Li	0,3 мГн

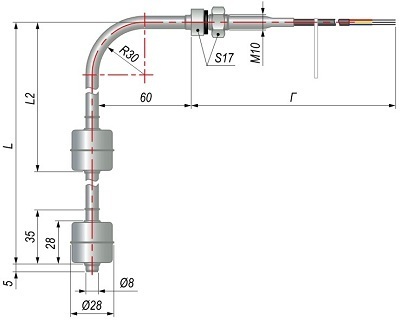

Габаритные размеры

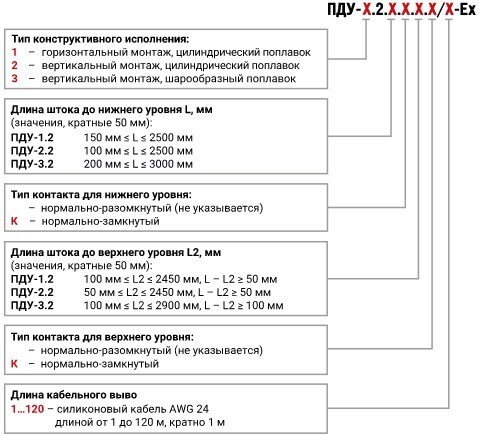

Обозначение при заказе:

Трехуровневые поплавковые датчики уровня ОВЕН ПДУ-Ех

Версия: 2022-07-27-ХДЮ

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня	Логика работы контакта верхнего уровня	Длина кабельного вывода, мм	Срок поставки	Стоимость
200 250 300 600 800 1000	НО НЗ	50 100 150 200 500	НО НЗ	1000 2000 3000 20000 30000 60000

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня	Логика работы контакта верхнего уровня	Длина кабельного вывода, мм	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Длина штока до нижнего уровня, мм	Логика работы контакта нижнего уровня	Длина штока до верхнего уровня	Логика работы контакта верхнего уровня	Длина кабельного вывода, мм	Срок поставки	Стоимость
