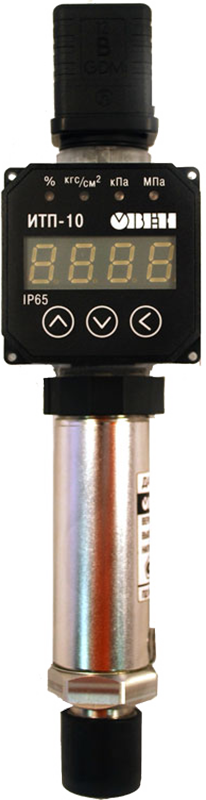

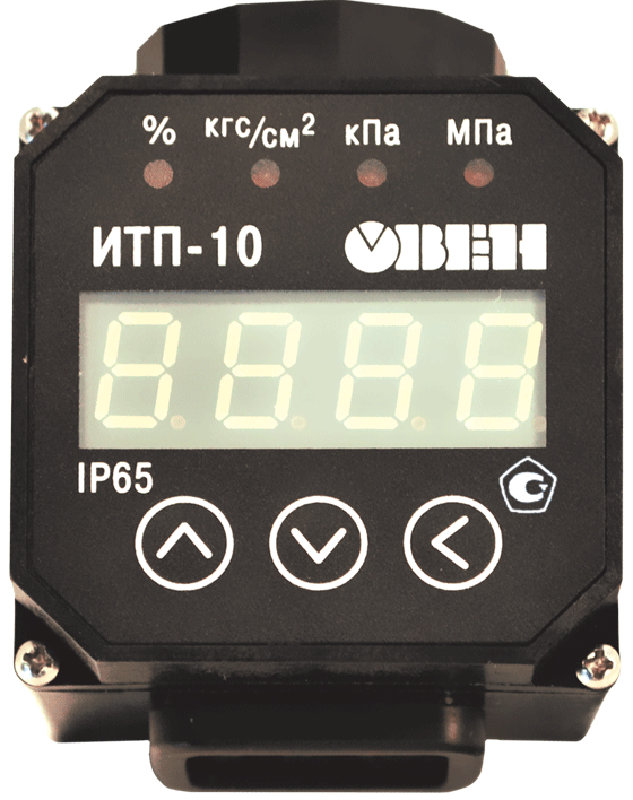

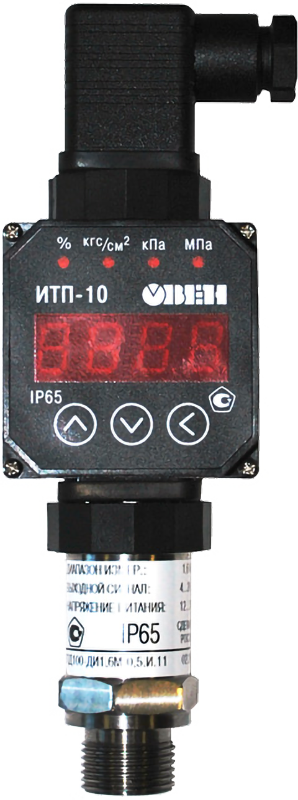

Преобразователь аналоговых сигналов измерительный универсальный ИТП-10 предназначен для измерения и индикации физической величины (в частности давления), преобразованной в унифицированный сигнал постоянного тока 4...20 мА, в соответствии с ГОСТ 26.011. В составе с преобразователем давления ОВЕН ПД100 индикатор предоставляет возможность корректировки «нуля» преобразователя. Прибор предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4...20 мА, снабженных сигнальным разъемом стандарта DIN 43650
Функции:
- измерять унифицированный двухпроводный токовый сигнал 4...20 мА
- индицировать измеренное значение в заданном диапазоне
- выбирать размерность индицируемого параметра (%, кгс/см², кПа, МПа), размерность подсвечивается соответствующим светодиодом
- изменять параметры конфигурации: диапазон измерений, количество знаков после запятой и т. д.
- устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую
- устанавливать функцию демпфирования колебаний входного сигнала
- корректировать показания прибора и выходной сигнал подключенного датчика ОВЕН ПД100 посредством установки «нуля»
- устанавливать пароль для предотвращения несанкционированного доступа к настройкам изделия
Технические характеристики:
Параметр | Значение |
Питание |
Двухпроводная токовая петля 4…20 мА
(падение напряжения не более 6 В)
|
Диапазон преобразования входного сигнала | 3,7...22 мА |
Диапазон входного сигнала, обеспечивающий нормальное функционирование изделия | 3,2...25 мА |
Пределы основной приведенной погрешности | +0,2% |
Время установления показаний (после подачи питания) | ≤ 10 с
|
Время установления рабочего режима (после подачи питания) | ≤ 15 минут
|
Степень защиты корпуса | IP65 |
Условия эксплуатации:
- температура окружающего воздуха
- влажность воздуха
- атмосферное давление |
−40...+80°С
≤ 80% при +35°С
84...106,7 кПа
|
Габаритные размеры | (51×54×77) ± 1 мм
|
Вес | ≤ 0,1 кг
|
Средний срок службы | 8 лет
|

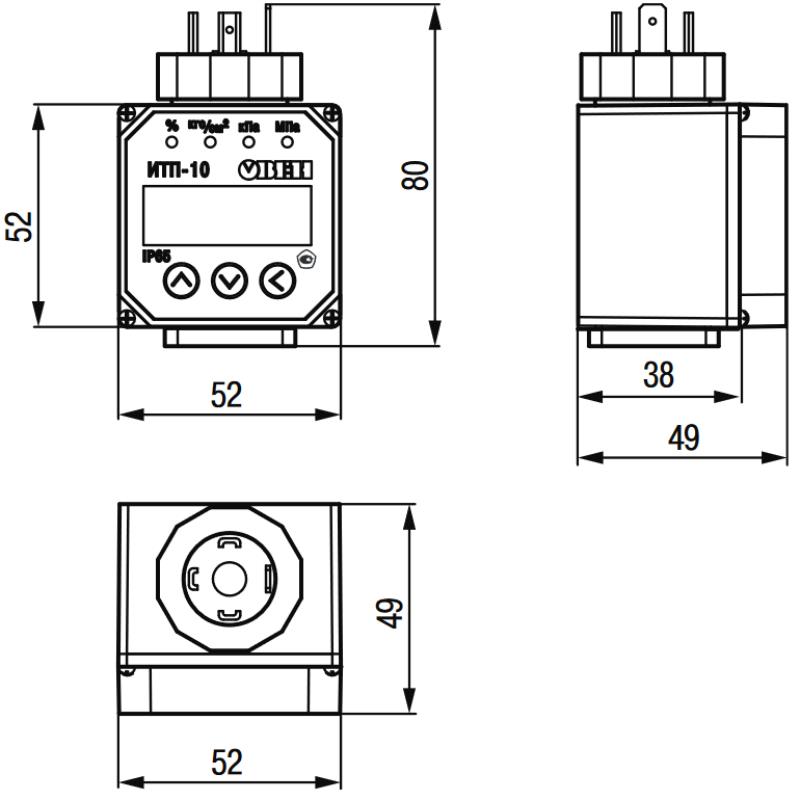

Габаритные размеры |
|
