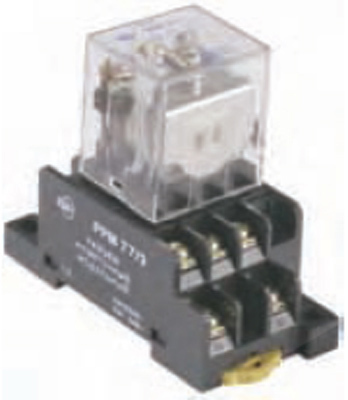

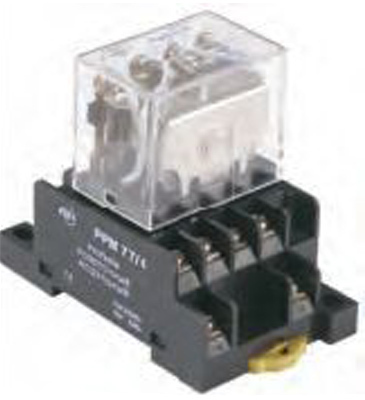

Реле промежуточные модульной серии РЭК77 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Особенности:
- Любое рабочее положение в пространстве
- Уменьшенные габариты предоставляют возможность более рационального размещения изделий на монтажных плоскостях
- Применение серебросодержащих контактов увеличивает их долговечность
- Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов
- Возможность использовать реле серии РЭК в цепях до 10 А
Технические характеристики:
Параметр | Значение |
Номинальный ток контактов | 10 А |
Номинальное напряжение цепи контактов | =24 В, ~230 В |
Номинальное напряжение катушки управления | =12 В, =24 В
~12 В, ~24 В, ~230 В |
Количество групп переключающих контактов:
- РЭК77/3
- РЭК77/4
|
3
4 |
Сопротивление контактов | 50 мОм |
Сопротивление изоляции | 100 мОм |
Электрическая износостойкость | ≥ 105 циклов
|
Механическая износостойкость | ≥ 107 циклов |
Климатическое исполнение и категория размещения | УХЛ4 |
Степень защиты | IP40 |
Габаритные размеры
|
РЭК77/3 | РЭК77/4 |
 |  |
Схема подключения РЭК77/4 |
 |
