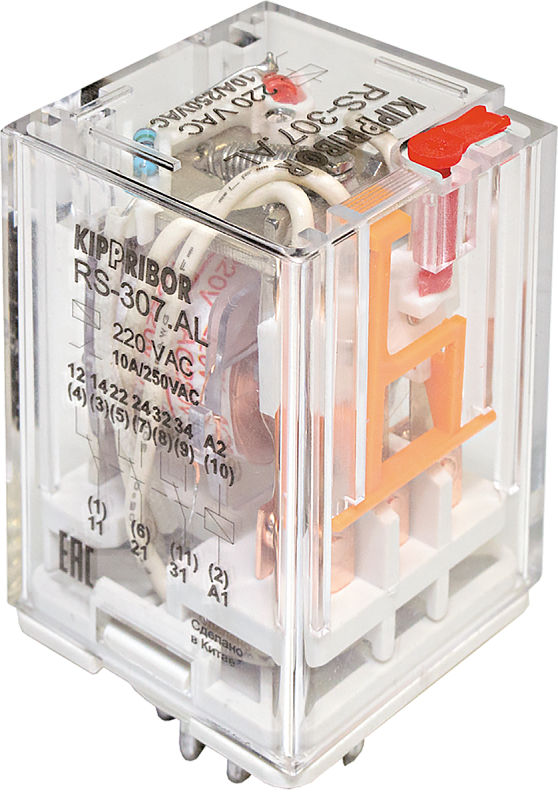

Промежуточные реле KIPPRIBOR серии RS

Силовые реле серии RS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке. Специальная направляющая в центре круглого разъема реле обеспечивает его безошибочную ориентацию при установке в монтажную колодку.

Прозрачный корпус, позволяющий легко визуализировать состояние контактов.
Абсолютная совместимость с аналогами реле других производителей.
Цветная яркая светодиодная индикация состояния реле.
Мощные силовые контакты.

В закладки

от 600 руб. Наличие: 4...5 недель Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Контактная группа, состоящая из трех перекидных контактов, рассчитана на ток нагрузки до 10 А (по AC-1). Реле KIPPRIBOR RS оптимально подходят для коммутации такой нагрузки как вентиляторы, катушки клапанов, циркуляционные насосы, нагревательные элементы и т.д.

Промежуточные реле KIPPRIBOR серии RS имеют следующие преимущества:

Прозрачный корпус, позволяющий легко визуализировать состояние контактов.
Абсолютная совместимость с аналогами реле других производителей.
Цветная яркая светодиодная индикация состояния реле.
Мощные силовые контакты.

Степень защиты промежуточных реле KIPPRIBOR серии RS:

Корпус реле – IP40.
Со стороны клемм – IР00.
Конструкция промежуточных реле серии RS позволяет осуществлять их монтаж на DIN-рейку.

Установка на DIN-рейку при помощи монтажной колодки:

Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE.
Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE/M.

Технические характеристики:

Параметр	Значение
Время включения (при U_ном)	не более 30 мс
Время выключения (при U_ном)	не более 30 мс
Диапазон рабочих температур	-55…+70 °С
Относительная влажность	35…80 %RH
Атмосферное давление	86…106 кПа
Ударопрочность	10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10…55 Гц (удвоенная амплитуда 1,0 мм)
Вес	не более 17 г

Электрические характеристики контактов

Характеристика	Постоянный ток (DC)	Переменный ток (AC)
Номинальные ток и напряжение	10 А при 28 В	10 А при 250 В
Начальное сопротивление	не более 100 мОм
Материал контакта	серебряный сплав (AgNi)
Электрический ресурс	не менее 10⁵
Механический ресурс (при 300 вкл./мин)	не менее 10⁷
Электрическая прочность изоляции между группами контактов	≥ 1500 VAC в течение 1 мин (ток утечки 1 мА)

Электрические характеристики катушки

Характеристика	Постоянный ток (DC)	Переменный ток (AC)
Номинальное напряжение питания U_ном	24 В*	24/110/220 В*
Напряжение включения (при 25 °С), не менее	0,8 U_ном	0,80 U_ном
Напряжение выключения (при 25 °С), не более	0,10 U_ном	0,30 U_ном
Предельное напряжение питания (при 25 °С)	1,10 U_ном
Мощность	1,5 Вт	2,4 ВА
Электрическая прочность изоляции между контактами и катушкой	Не менее 1500 VAC в течение 1 минуты

* выбирается при заказе реле.

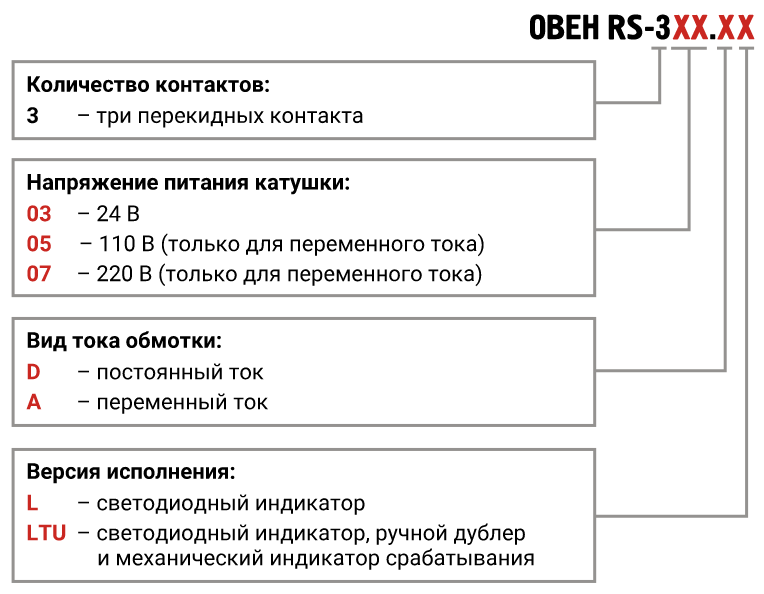

Модели
RS-3ХX.ХХ

Схемы подключения

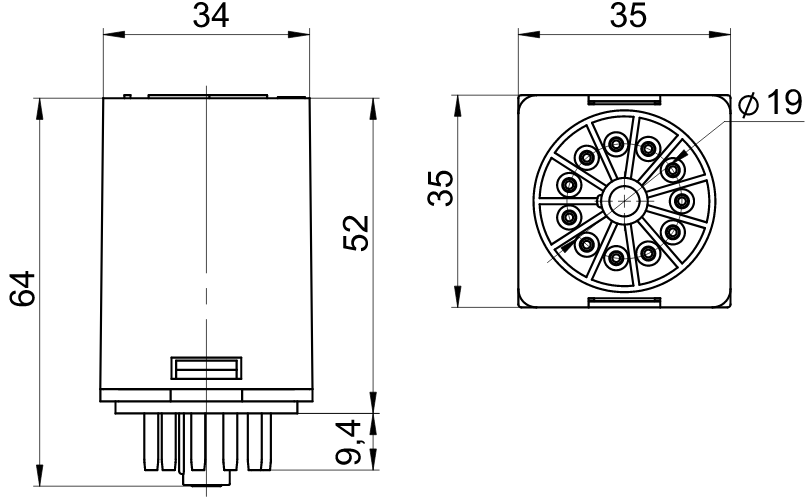

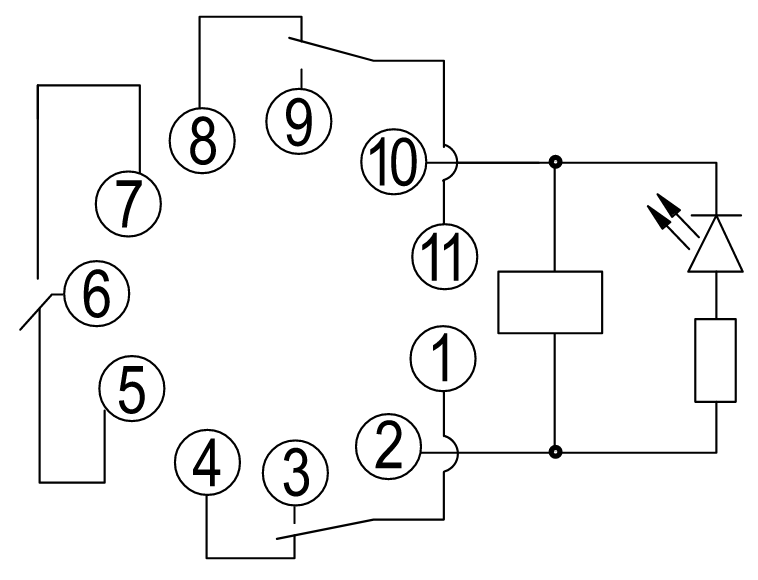

Габаритные размеры промежуточных реле серии RS	Схема подключения промежуточных реле серии RS

Версия: 2024-07-07-ШАР

Артикул	Управляющее U, В	Опции	Срок поставки	Стоимость
=24 ~110 ~220	светодиодный индикатор, ручной дублер, механический индикатор срабатывания светодиодный индикатор
