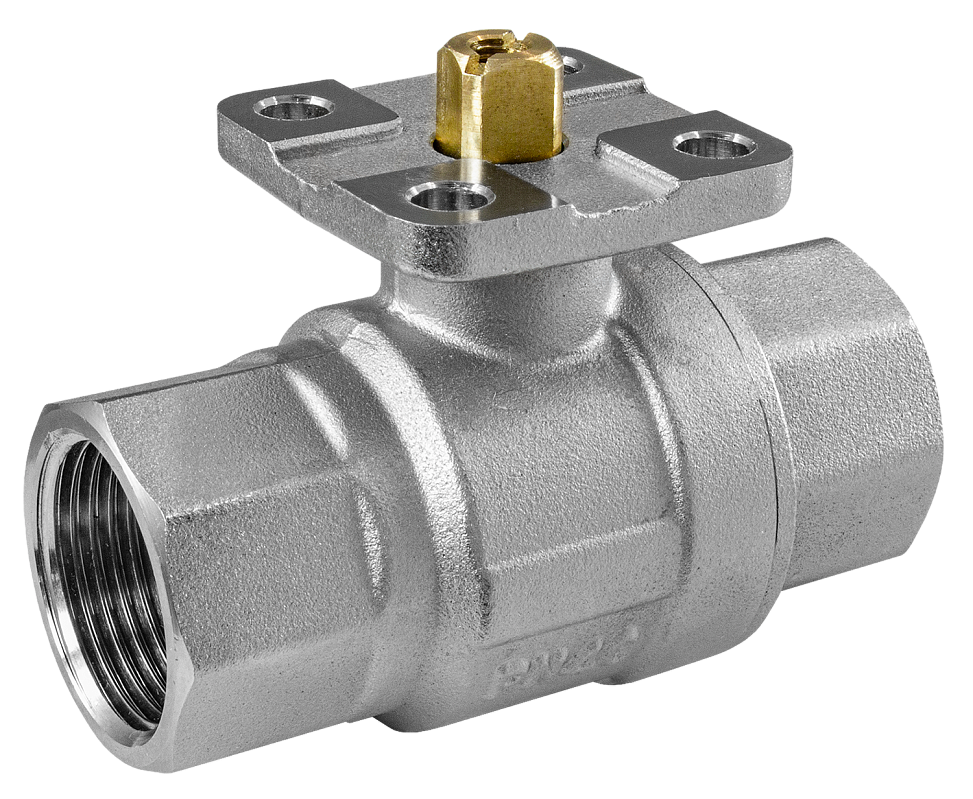

Краны шаровые полнопроходные ARC-2000-2 предназначены для управления потоком рабочей среды в трубопроводе
Особенности:
-

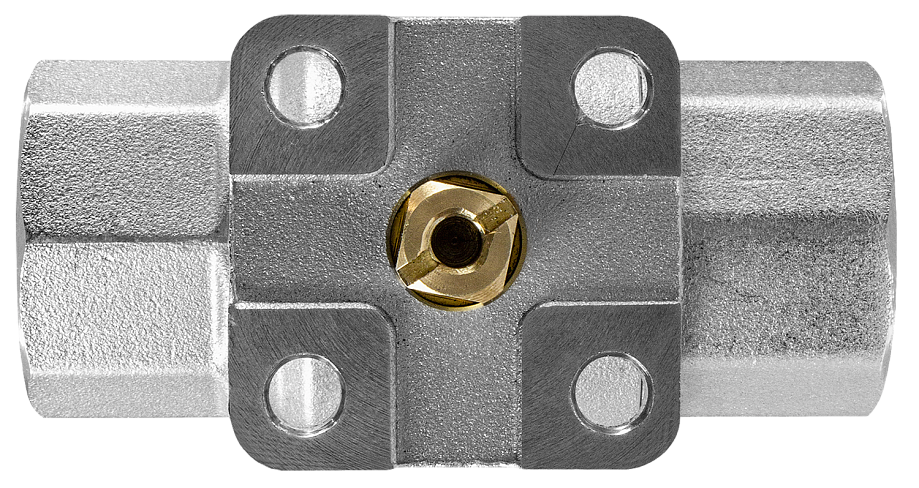

Присоединение привода к крану: шток ∅ 9 мм, в центре отверстие с резьбой М5 или площадка присоединения ∅ 36 мм с 4 отверстиями ∅ 6 мм под любой подходящий крепеж
-
Удобство в эксплуатации и обслуживании
Технические характеристики:
Параметр
| Значение
|
Тип | Шаровой полнопроходной |
Рабочая среда | Вода, горячая вода, этиленгликоль 50% |
Материал корпуса
| Никелированная латунь
|
Температура рабочей среды
| −10...+110°С
|
Максимальное рабочее давление
| 1,0 MПa
|
Диаметр условного прохода
| 20 мм
|
Присоединение
| Резьбовое G¾"
|
Присоединение привода к крану
| Шток ∅ 9 мм, отв. М5
или площадка с 4 отв. ∅ 6 мм
|
Габаритные размеры
| 61×77,5×39 мм
|
Модификации:
Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес крана, г
|
ARC-2000-2-20 GBP | 20
| 38
| G¾"
| 0,0
| 1,0
| 391 |
Расшифровка обозначения на примере крана ARC-2000-2-20 XYZ:
ARC-2000 – модель крана.
2 – двухходовой кран.
20 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

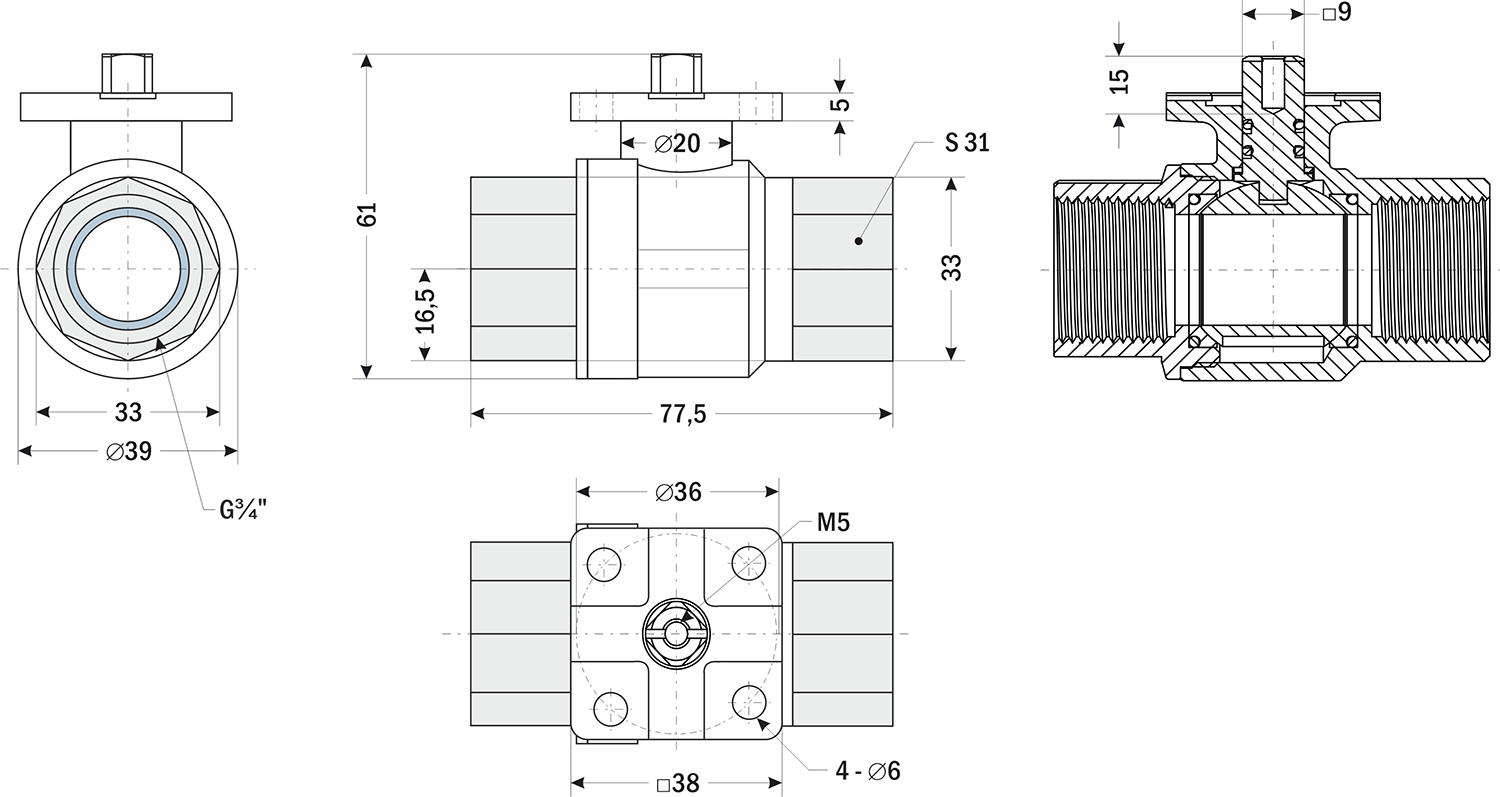

Габаритные размеры
|
|
Версия: 2023-05-05-ЛВС
