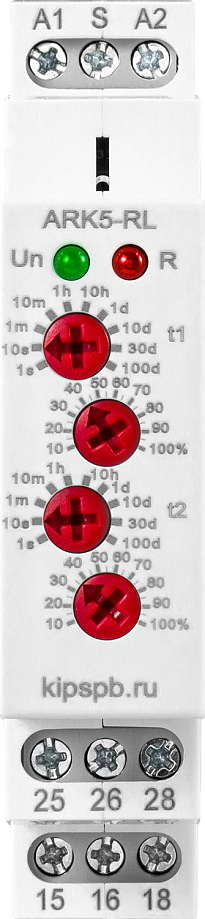

Циклическое реле времени двухконтурное (реверсивное) ARK5-RL предназначено для циклического включения двух независимых нагрузок в поочередном режиме работы или реверсивного включения электрического двигателя с задержкой между переключениями

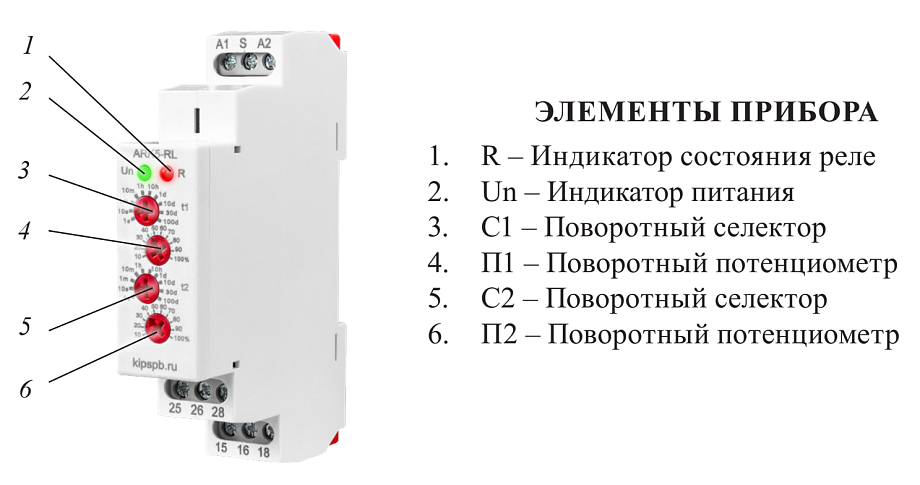

Особенности:
- 10 диапазонов выдержек времени
- Аналоговая установка времени
- Можно использовать прибор для реализации режимов «влево – вправо», «вверх – вниз», «вперед – назад»
- Светодиодные индикаторы питания и состояния реле
Сравнительную таблицу по таймерам ARK5
см. тут
Технические характеристики:
Параметр
| Значение
|
ARK5-RL-A230 | ARK5-RL-W240 |
Диапазон задаваемых выдержек
времени
| 0,1...1 c; 1...10 c; 0,1...1 мин;
1...10 мин; 0,1...1 ч; 1...10 ч;
0,1...1 д; 1...10 д; 3...30 д; 10...100 д
|
Погрешность задания уставки | ±5%
|
Повторяемость
| ±0,2%
|
| ~230 В (+10/−15%) | ≅12...240 В |
Потребляемая мощность | 12 ВА/1,9 Вт | 0,7...3 ВА/
0,5...1,7 Вт |
Реле | 2 реле ~16 А, 250 В
|
Механическая износостойкость | ≥ 107 циклов
|
Электрическая износостойкость | ≥ 106 циклов
|
Время сброса | ≤ 200 мс |
Степень пылевлагозащиты | IP40 (лицевая панель), IP20 (клеммы) |
Температура эксплуатации | −20...+55°С |
Температура хранения | −35...+75°С |
Монтаж | Настенный, на DIN-рейку (стандарт 1S) |
Расстояние между монтажными отверстиями | 95 мм |
Габаритные размеры | 90×18×64 мм |
Вес | 85 г |

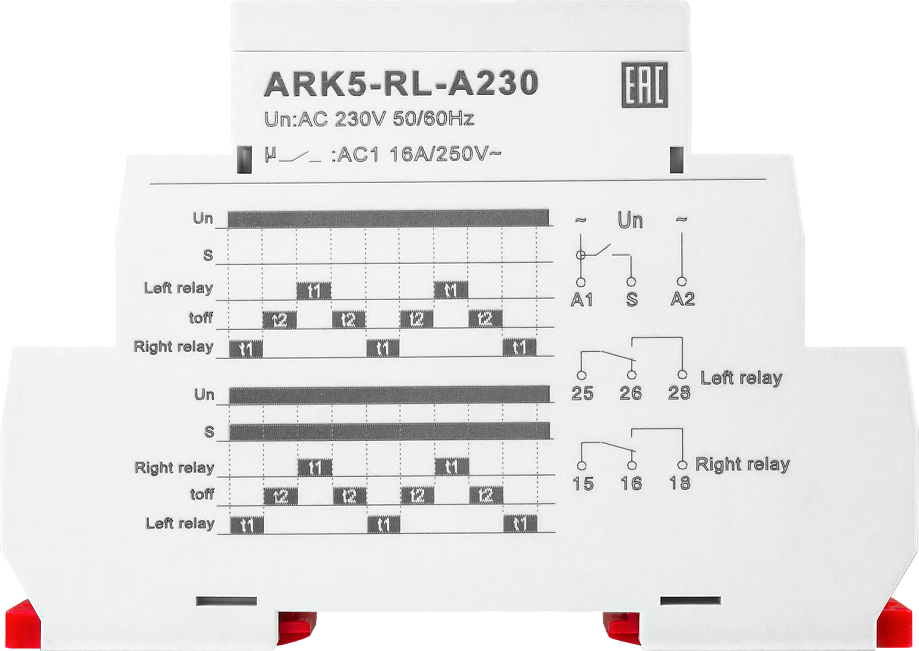

Диаграммы работы реле
|

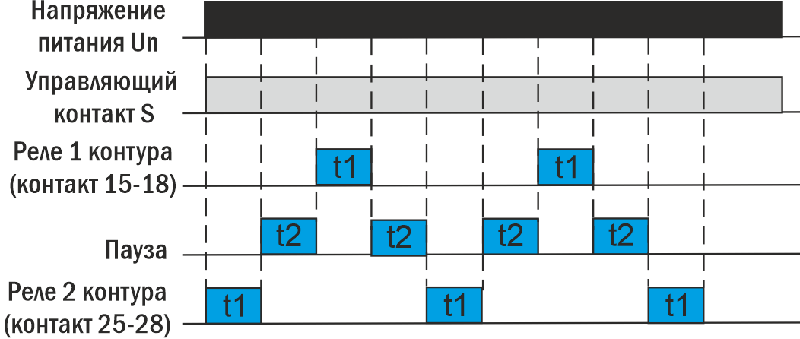

| Первым включается реле 1 контура
(управляющий контакт S выключен)
После подачи питания происходит
немедленное срабатывание реле 1
контура и начинается отсчет
интервала времени t1. По истечении
заданного времени контакты реле
возвращаются в исходное
состояние и начинается отсчет времени
паузы t2 . Затем замыкается реле 2
контура. Время работы для реле 1 и 2
контура одинаково (t1). Контакты реле
возвращаются в исходное состояние
после снятия питания |

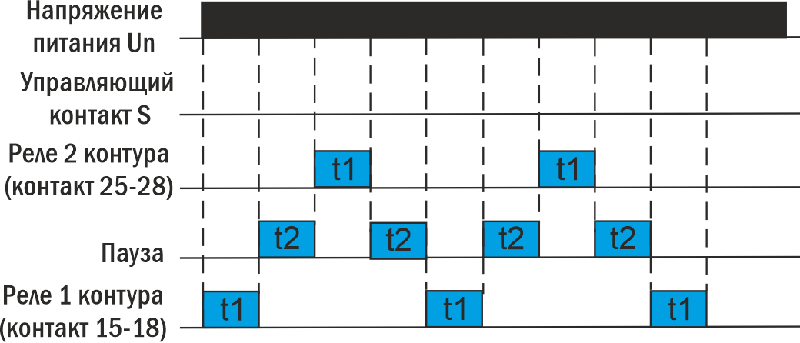

| Первым включается реле 2 контура
(управляющий контакт S включен)
Чтобы изменить очередность включения
реле (первым включится реле 2 контура),
замкните управляющий контакт S |

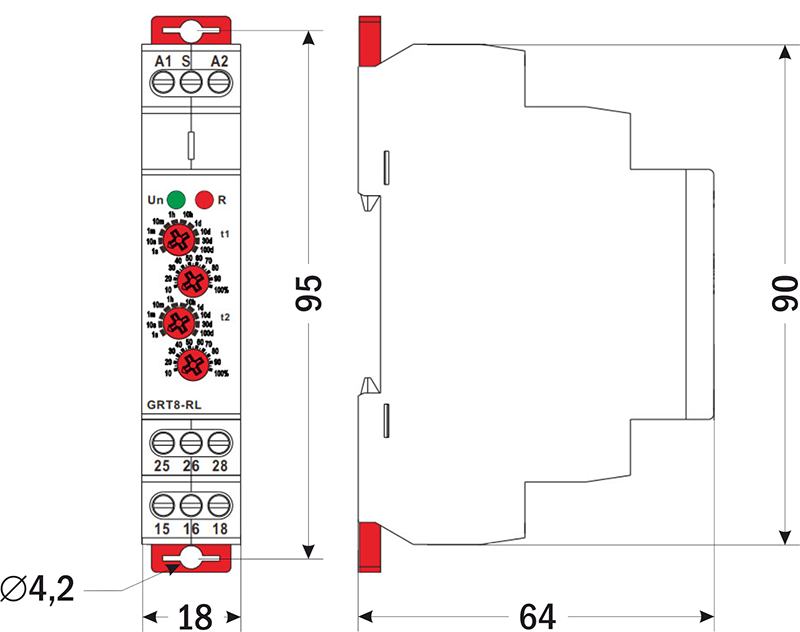

Габаритные размеры |
|
