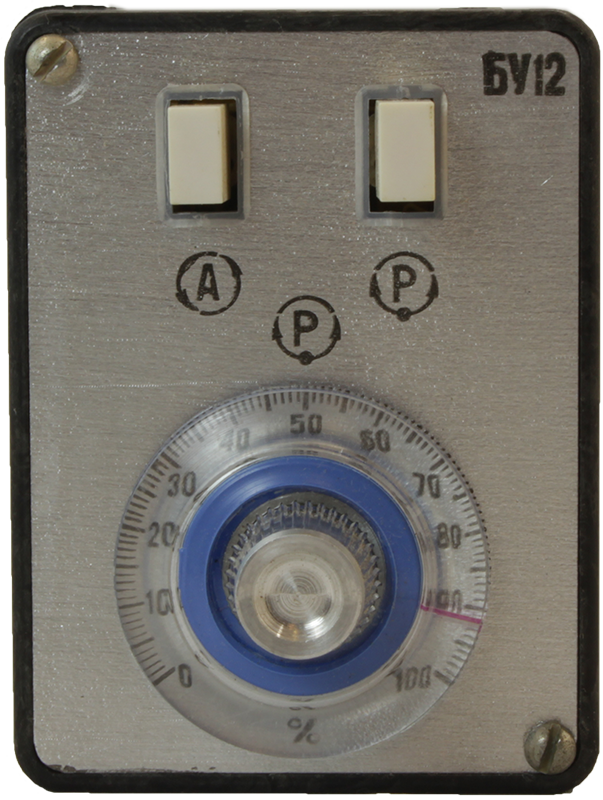

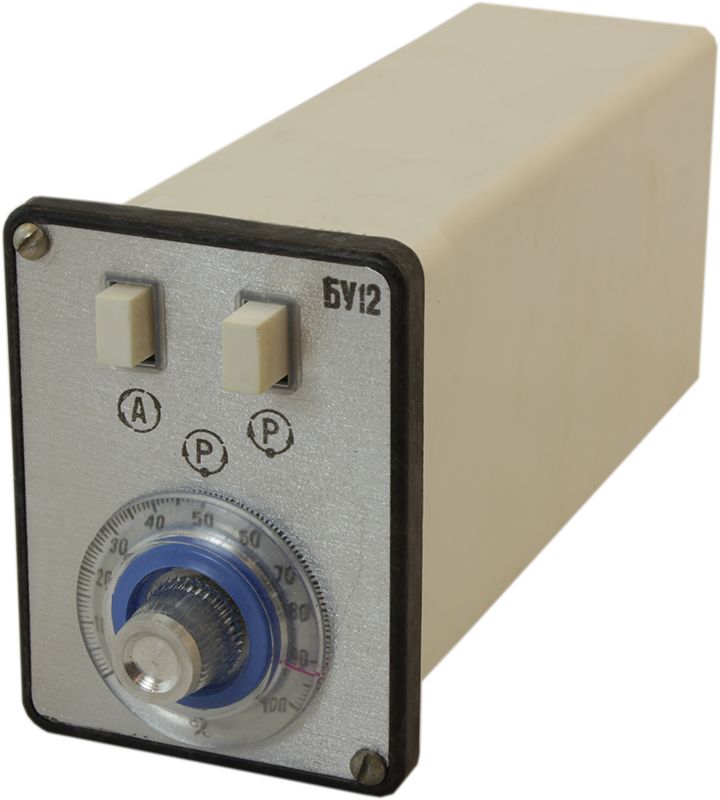

Блок управления аналогового регулятора БУ12 предназначен для применения в схемах автоматического регулирования технологических параметров в качестве блоков управления, а также вспомогательных устройств к регулирующим приборам. Обыкновенное исполнение ТУ 25.02.1678-74. Экспортное исполнение ТУ 25.02.ЭД1.1678-78
Особенности:
- Безударное переключение цепей нагрузки аналогового регулирующего прибора с автоматического управления на ручное и обратно
- Ручное управление током нагрузки
- Контроль тока нагрузки (с помощью внешнего миллиамперметра 0...5 мА; Rвн — не более 50 Ом)
Технические характеристики:
Параметры
| Значение |
Входной сигнал
| =0...5 мА от аналогового регулирующего блока |
Выходные сигналы
|
- постоянный ток: =0...5 мА
- сигнал постоянного тока, синхронизированный с сигналом ручного управления и гальванически изолированный от него (по выбору): =0...5 мА; =0...10 В
- изменение состояния контактов переключателя при изменении режима управления (автоматический/ручной)
|

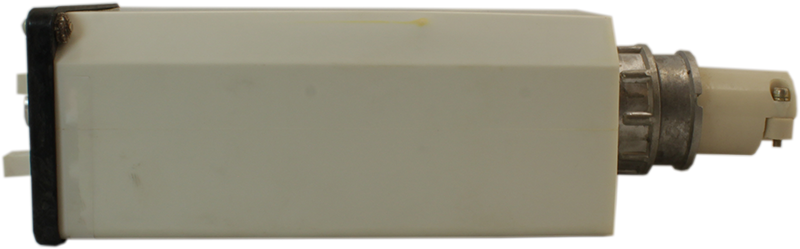

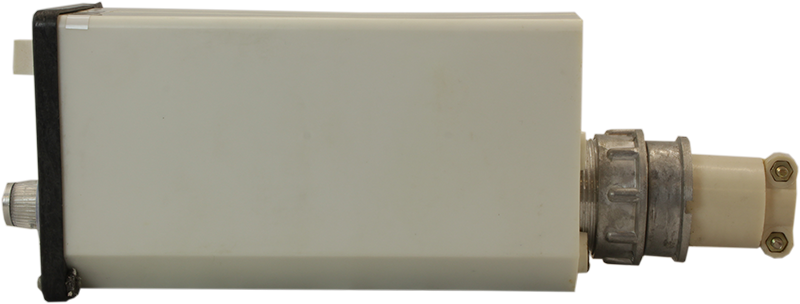

Подключение | Штепсельный разъем |

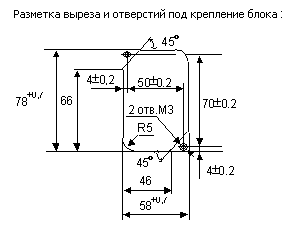

Монтаж | Щитовой |
Шкала установки тока ручного управления | 0...100% с ценой деления 1% |
Характер коммутации цепей автоматического и ручного управления нагрузкой | Двухпозиционное кнопочное переключение с фиксацией |
Потребляемая мощность | ≤5 ВА |
Условия эксплуатации | +5...+50°С
80%RH (при +35°С) |
Габаритные размеры | 80×60×172 мм |
Вес | ≤0,7 кг |
Версия: 2021-10-28-ЛВС
