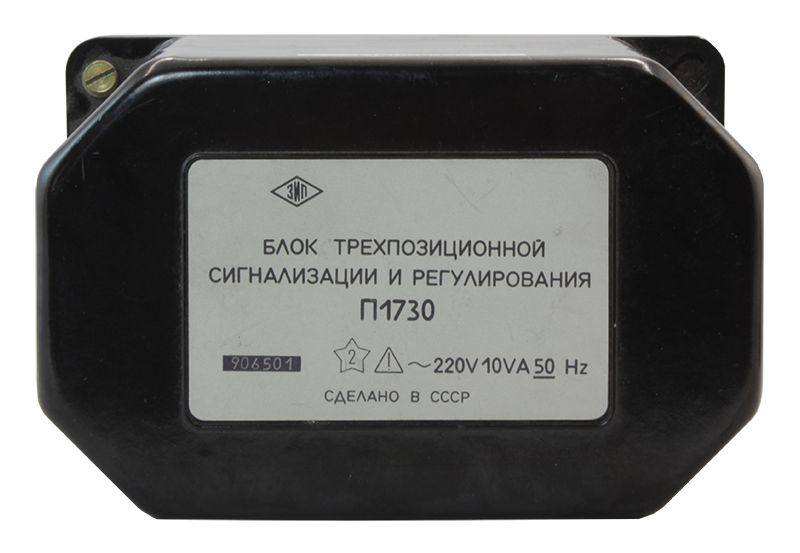

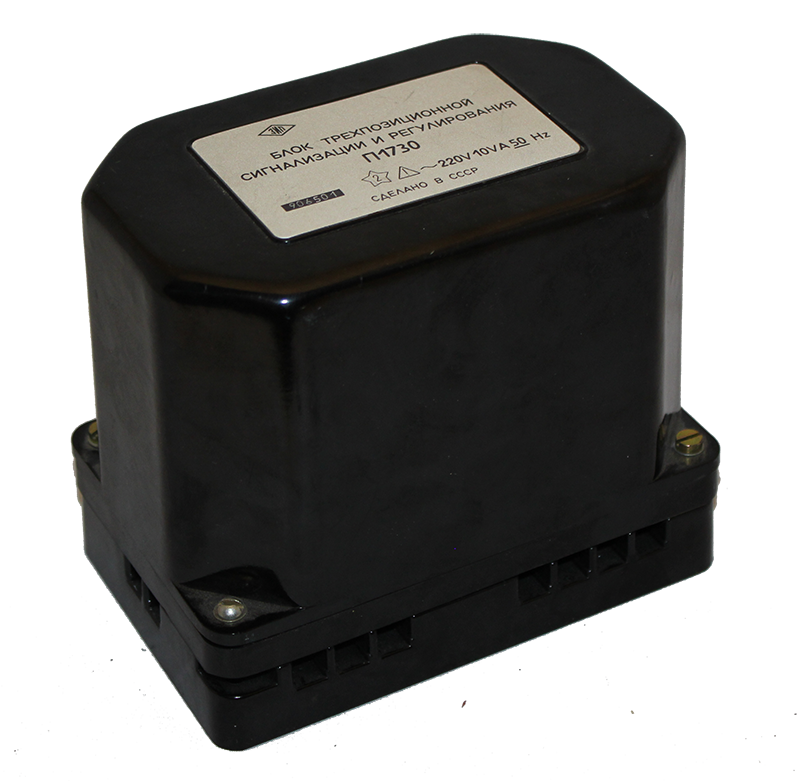

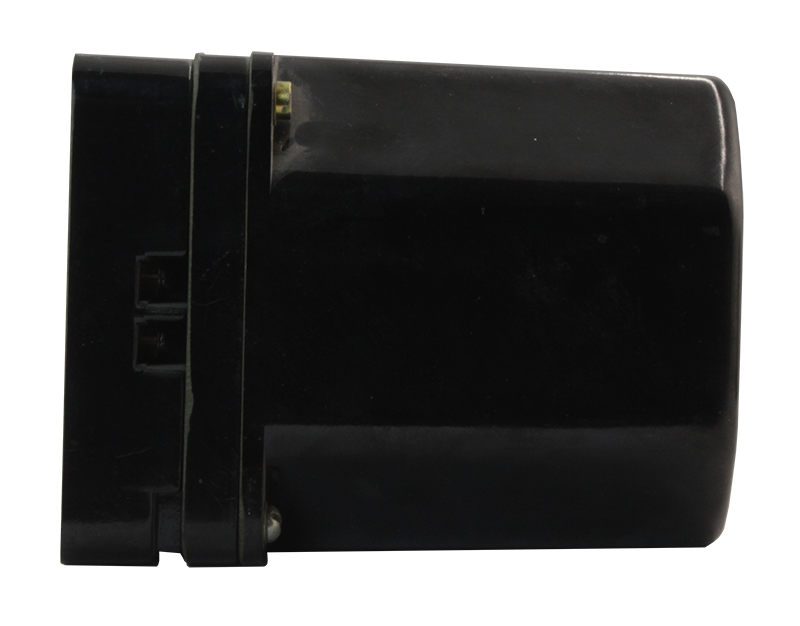

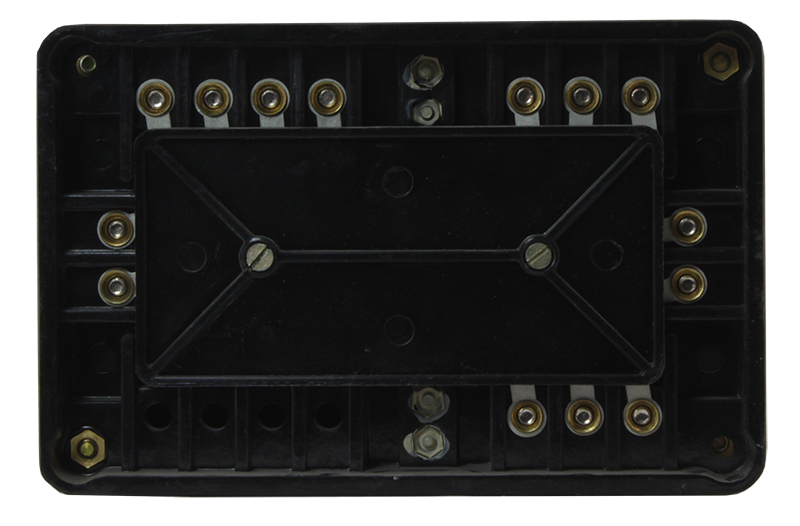

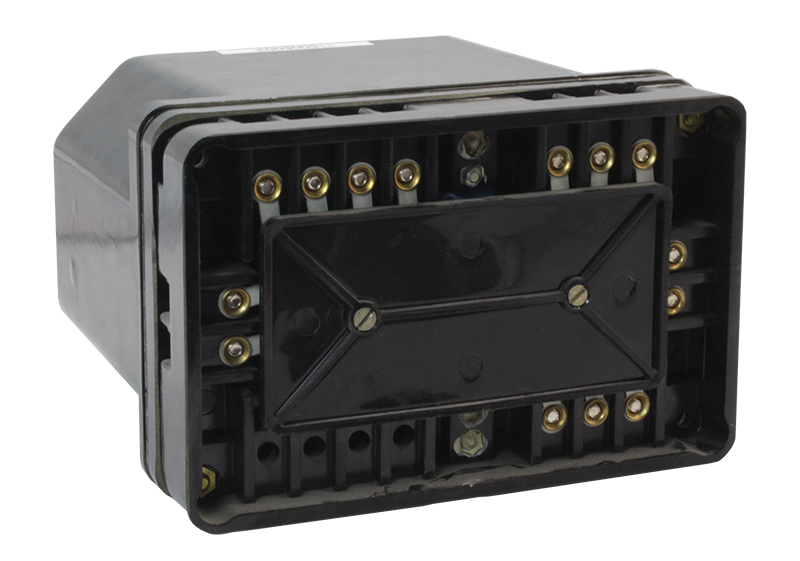

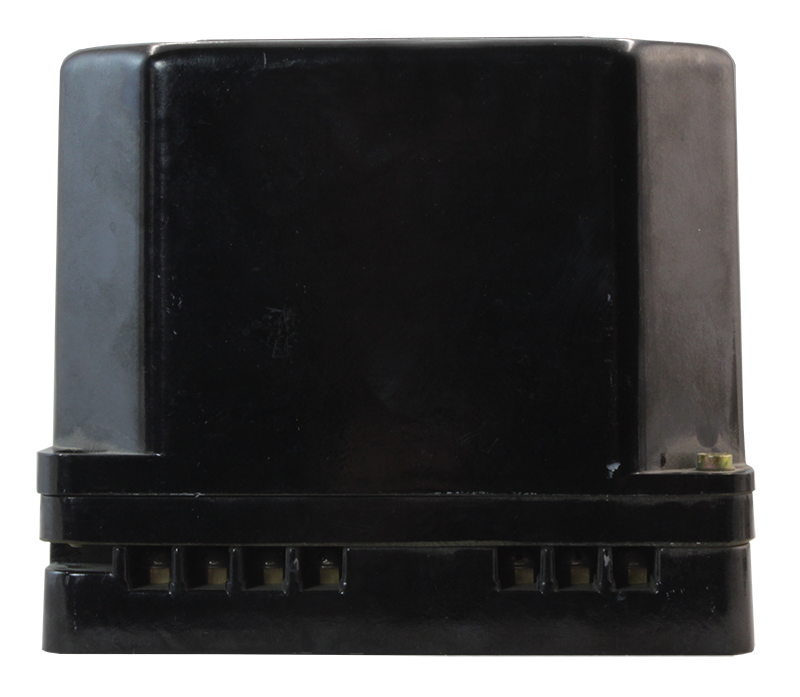

Блоки П1730 и П1731 с контактным выходом предназначены для работы с узкопрофильными приборами унифицированного комплекса аналоговых сигнализирующих и контактных приборов со световым указателем (АСК).
Схема блока трехпозиционной (двухпозиционной) сигнализации с контактным выходом П1730 (П1731) состоит из выпрямителя для питания схемы и двух (одного) идентичных каналов усиления на транзисторах (транзисторе) и триггера Шмидта на транзисторах.
Входным сигналом усилителя является фототок фоторезисторов, расположенных в узкопрофильном приборе.
Технические характеристики:
Параметр | П1730 | П1731 |
Входной сигнал
| фототок фоторезисторов 0,12...0,18 мА |
Регулирование
| трехпозиционное | двухпозиционное |
Время задержки срабатывания | 0,5...2 с
|
Допустимый ток через контакты
| 4 А
|
Допустимое число срабатываний | 107 |
Сопротивление изоляции
| ≥40 МОм
при (+20±5)°C; 80%RH
|
Условия эксплуатации | −10...+50°C
при (95±3)%RH |
Вес | 1,5 кг
|
