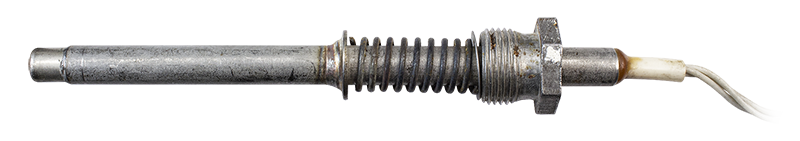

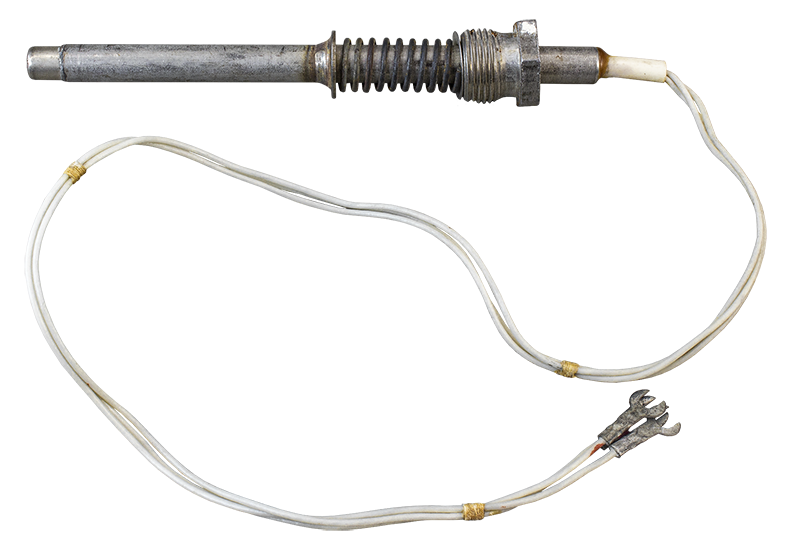

Термосопротивление с кабельным выводом ТСП-1388, ТС-074

Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика

Количество чувствительных элементов: 1
Номинальная статическая характеристика: 50М, 50П
Диапазон измеряемых температур: –196…+250°C
Класс допуска: C
Длина монтажной части: 80 мм, 100 мм, 160 мм, 200 мм
Диаметр монтажной части: 10 мм
Присоединение: М20х1,5
Длина кабельного вывода: 500 мм, 2000 мм

В закладки

от 250 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: ТС-074, ТСП-1388. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru

Принцип действия и конструкция:

Термосопротивление преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +150°С (для 50М), +250°С (для 50П)
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.

Особенности:

Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости
Термосопротивление является аналогом дТС 074Монтаж:Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3 (до +200°С) и КМСЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.

Для монтажа термосопротивления в резьбовое отверстие в объекте измерения температуры используются накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы.

Показатели надежности и условия эксплуатации: – вероятность безотказной работы — не менее 0,95 за 15 000 ч (50М); не менее 0,95 за 40 000 ч (Pt100);
– средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа V2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Количество чувствительных элементов	1
Тип чувствительного элемента	50М	50П
Номинальная статическая характеристика	–50…+150°C	–196…+250°C
Класс допуска датчика	C
Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды)	±(0,6°С+0,02T)
Условное давление	2,5 МПа
Длина монтажной части (L)	80 мм, 100 мм, 160 мм, 200 мм
Диаметр монтажной части (D)	10 мм
Длина кабельного вывода (l) - 50М - 50П	2000 мм 500 мм
Тепловая инерция	≤ 10…30 с
Сопротивление изоляции	≥ 20 МОм
Присоединение	М20х1,5
Схема подключения	3-проводная
Степень защиты	IP54

ПРЕДЕЛЬНЫЕ ДОПУСТИМЫЕ ОТКЛОНЕНИЯ СОГЛАСНО ГОСТ 6651 (справочная таблица):

Тип	Класс допуска	Диапазон измерения	Допустимые отклонения
M	A	−50...+100°С	±(0,15°С+0,02T)
	B	−50...+200°С	±(0,3°С+0,02T)
	C	−180...+200°С	±(0,6°С+0,02T)
Pt, П	A	−100...+450°C (с проволочным ЧЭ); −60...+300°C (с пленочным ЧЭ)	±(0,15°С+0,02T)
	B	−196...+660°C (с проволочным ЧЭ); −60...+500°C (с пленочным ЧЭ)	±(0,3°С+0,02T)
	C	−196...+660°C (с проволочным ЧЭ); −60...+600°C (с пленочным ЧЭ)	±(0,6°С+0,02T)

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2021-04-24-КВА

Артикул	Длина монтажной части L, мм	Градуировка	Диапазон измеряемой температуры,°С	Длина кабельного вывода, мм	Срок поставки	Стоимость
80 100 160 200	50М 50П	-196...250 -50...150	500 2000

Артикул	Длина монтажной части L, мм	Градуировка	Диапазон измеряемой температуры,°С	Длина кабельного вывода, мм	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Длина монтажной части L, мм	Градуировка	Диапазон измеряемой температуры,°С	Длина кабельного вывода, мм	Срок поставки	Стоимость
N20780	80	50П	-196...250	500	Со склада	250 руб. – +
N20783	100	50М	-50...150	2000	Со склада	300 руб. – +
N20781	100	50П	-196...250	500	Со склада	250 руб. – +
N20784	160	50М	-50...150	2000	Со склада	300 руб. – +
N20782	200	50П	-196...250	500	Со склада	250 руб. – +

Артикул	Длина монтажной части L, мм	Градуировка	Диапазон измеряемой температуры,°С	Длина кабельного вывода, мм	Срок поставки	Стоимость
N20780	80	50П	-196...250	500	Со склада	250 руб. – +
N20783	100	50М	-50...150	2000	Со склада	300 руб. – +
N20781	100	50П	-196...250	500	Со склада	250 руб. – +
N20784	160	50М	-50...150	2000	Со склада	300 руб. – +
N20782	200	50П	-196...250	500	Со склада	250 руб. – +
