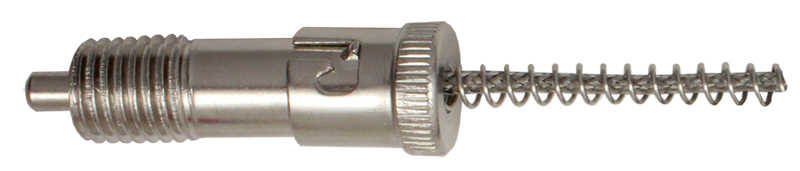

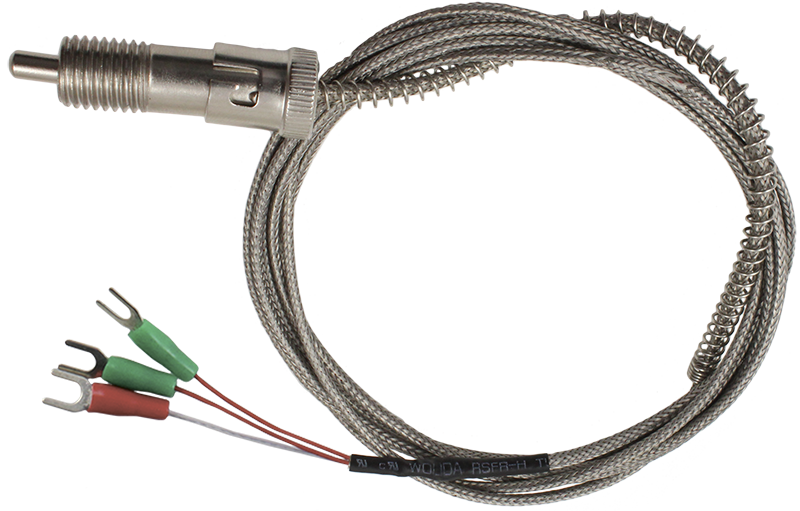

Термосопротивление ТС-А-4401

Арт: E96132

Термосопротивление предназначено для измерения температуры газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных плит и элементов, корпусов и т.д.

Количество чувствительных элементов: 1
Номинальная статическая характеристика: Pt100
Диапазон измеряемых температур: −60...+250°С
Класс допуска: В
Длина монтажной части: 10 мм – стандарт, 20 мм, 30 мм, 40 мм, 50 мм, 60 мм, 70 мм, 80 мм, 90 мм, 100 мм – по заказу
Диаметр монтажной части: 4,5 мм
Присоединение: байонет М12×1,5
Длина кабельного вывода: 2000 мм – стандарт, до 50 000 мм – по заказу
Материал корпуса датчика: нержавеющая сталь

Обратите внимание! Цены и сроки изготовления всех модификаций, не представленных к заказу через сайт, но присутствующих в описании прибора, вы можете узнать у наших менеджеров по телефону +7-911-927-32-74 или электронной почте 327@kipspb.ru

В закладки

2 055 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Термосопротивление предназначено для измерения температуры жидких и газообразных сред, неагрессивных к материалу корпуса датчика, а также твердых тел — нагревательных поверхностей и плит, нагревательных элементов и т.д.

Принцип действия и конструкция:

Термосопротивление преобразует изменение температуры в изменение электрического сопротивления постоянного тока.
Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до +250°С.
Внимание! Максимальная температура места перехода «арматура-кабельный вывод» не более +200°С.

Особенности:

Термосопротивление надежно работает в условиях повышенной вибрации. Как правило, используется для контроля температуры экструдеров при производстве пластмасс и резиновых смесей

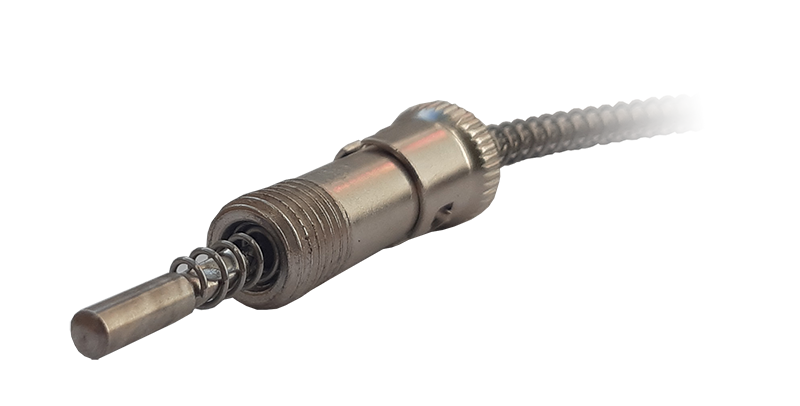

Благодаря байонетному разъему термосопротивление может легко и быстро подключаться к оборудованию (монтаж и демонтаж без инструмента)
Стандартная метрическая резьба М12×1,5 на ответной части байонета позволяет легко монтировать датчик в стандартное резьбовое отверстие в объекте измерения температуры
Колпачок байонета под пружину ∅ 5 мм можно перемещать по пружине вращением, таким образом регулируется установочная длина термосопротивления
Пружина из нержавеющей стали защищает провод от излома и обеспечивает более плотное прилегание монтажной части к объекту измерения
Высокая точность измерений
Высокая стабильность
Близость характеристики к линейной зависимости
Термосопротивление является неполным аналогом TW-E(PT100) (Autonics Corporation Корея)

Монтаж:

Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3, КМНН-А-3 (до +200°С) и КМСЭ-А-3, КМССЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.

Показатели надежности и условия эксплуатации:

Показатели надежности термосопротивлений при соблюдении условий эксплуатации в рабочем диапазоне температур:
– вероятность безотказной работы — не менее 0,95 за 40 000 ч;
– средний срок службы не менее 10 лет.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008 — группа N2.
Рабочие условия эксплуатации места перехода «арматура-кабельный вывод»:
– помещения с нерегулируемыми климатическими условиями и (или) навесы;
– относительная влажность не более 95% при +35°С и более низких температурах без конденсации влаги;
– атмосферное давление от 84 до 106,7 кПа.

Технические характеристики:

Параметр	Значение
Количество чувствительных элементов	1
Номинальная статическая характеристика	Pt100
Диапазон измеряемых температур	−60...+250°С
Условное давление	2,5 МПа
Класс допуска датчика	B
Допустимое отклонение (Т — абсолютное значение температуры измеряемой среды)	±(0,3°С+0,02T)°С
Длина монтажной части (L)	10 мм – стандарт 20 мм, 30 мм, 40 мм, 50 мм, 60 мм, 70 мм, 80 мм, 90 мм, 100 мм – по заказу
Диаметр монтажной части (D)	4,5 мм
Присоединение	байонет М12×1,5
Длина кабельного вывода (l)	2000 мм – стандарт до 50 000 мм – по заказу погрешность длины кабельного вывода ±3%
Тепловая инерция	≤ 10...30 с
Сопротивление изоляции	≥ 20 МОм
Схема подключения	3-проводная
Материал корпуса датчика	нержавеющая сталь
Провод	КМСЭ-А-3
Сечение провода	3×0,08 мм²
Наружные размеры провода	∅ 2,5 мм
Степень защиты	IP54

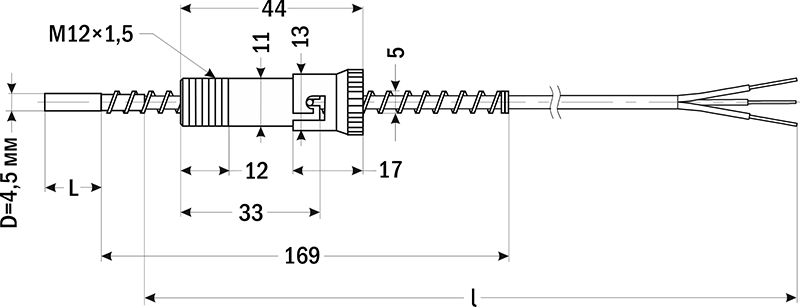

Габаритные размеры

Предельно допустимые отклонения согласно ГОСТ 6651 (справочная таблица):

Тип	Класс допуска	Диапазон измерения	Допустимые отклонения
50М	A	−50...+100°С	±(0,15°С+0,02T)
	B	−50...+200°С	±(0,3°С+0,02T)
	C	−180...+200°С	±(0,6°С+0,02T)
Pt100 Pt1000	A	−100...+450°C (с проволочным ЧЭ); −60...+300°C (с пленочным ЧЭ)	±(0,15°С+0,02T)
	B	−196...+660°C (с проволочным ЧЭ); −60...+500°C (с пленочным ЧЭ)	±(0,3°С+0,02T)
	C	−196...+660°C (с проволочным ЧЭ); −60...+600°C (с пленочным ЧЭ)	±(0,6°С+0,02T)

Диапазон измеряемых температур зависит от конструктивного исполнения датчика и материала защитной арматуры.
Т — абсолютное значение температуры измеряемой среды, °С.

Версия: 2021-09-07-ЛВC
