Термосопротивление с кабельным выводом дТС024

Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур – до +150 °С (ДТС с медным ЧЭ) и +250 °С (ДТС с платиновым ЧЭ).

Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С^-1)
• ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С^-1)
• ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С^-1)

• ДТС с платиновым ЧЭ:

- в диапазоне температур от –50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от –196 (–60 °С – для РТ100, РТ500, РТ1000) до –50 °С – не менее 0,95 за 15 000 ч.

• ДТС с медным ЧЭ:

- в диапазоне температур от –50 до +180 °С – не менее 0,95 за 15 000 ч.

Для соединения термосопротивлений с измерительными приборами используются медные трехжильные провода сечением от 0,12 мм². Если к таким проводам предъявляются повышенные требования по температуре и помехозащищенности, рекомендуется применение соединительных проводов КМТФЭт-А-3 (до +200°С) и КМСЭ-А-3 (до +400°С). Для легкого и быстрого соединения проводов с повышенной (IP68) степенью защиты от внешних факторов может использоваться кабельный соединитель КСГ-68-2315.
Для монтажа термосопротивления в резьбовое отверстие в объекте измерения температуры используются накидные гайки, например, НГ, соответствующего внутреннего диаметра и внешней резьбы.

Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

• Высокая точность измерений
• Высокая стабильность
• Близость характеристики к линейной зависимости

Класс допуска и диапазон измерений:

Значение показателя тепловой инерции ОВЕН ДТС составляет от 10 до 30 секунд (зависит от конструктивного исполнения датчика)

Т – температура измеряемой среды, °С.

• Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2)

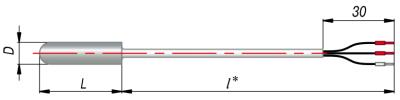

Габаритные размеры
D = 8 мм L = 30 мм l* = 0,2 м – стандарт, до 20 м – по заказу

Обозначение при заказе ДТСXX4
