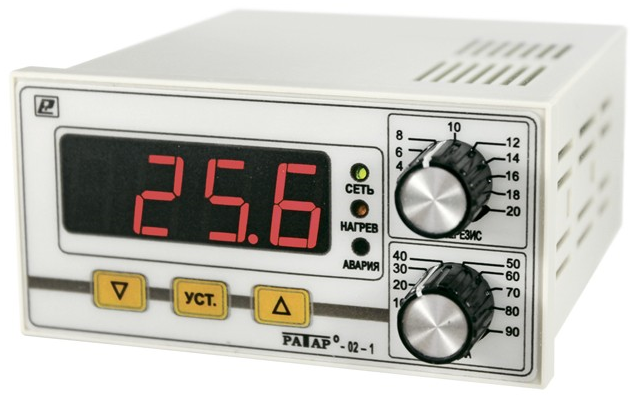

Терморегулятор Ратар-02-1 предназначен для контроля и поддержания температуры объектов эксплуатации производственно-технического назначения и применяется в качестве блока управления для отопительных котлов, водонагревателей, тепловентиляторов, электрических термокамер и других систем.
Терморегулятор предназначен для работы с термопреобразователем с полупроводниковым чувствительным элементом TС1047 фирмы "Microchip". Прибор выпускается в щитовом корпусе Щ1.
Терморегулятор Ратар-02-1 может работать по одному из четырех типов логики выходного устройства: прямой, обратный, U–образный или П–образный гистерезис. Терморегулятр работает с термопреобразователем типа п/п с полупроводниковым чувствительным элементом. Прибор имеет максимально упрощенный интерфейс пользователя. Задавать уставки можно как при помощи кнопок, так и при помощи потенциометров. При изменении положения потенциометра индикатор терморегулятора автоматически переключается с режима индикации текущего значения на индикацию значения соответствующей потенциометру уставки. Прибор имеет аварийное реле, работу которого можно включать или отключать при настройке.Особенности:
- Очень простое управление при помощи 2-х потенциометров
Технические характеристики:
Параметр | Значение
|
Диапазон регулирования температуры | 0…+95°C |
Погрешность задания уставки
| ±1°C |
Диапазон задания гистерезиса (разности между температурами вкл. и выкл.) | 0…+20°С |
Разрешающая способность измерения
| +0,1°C |
Напряжение питания | ~198…242 В |
Номинальный коммутируемый ток | 10 А |
Температура срабатывания аварийного реле | +95°C |
Монтаж | На DIN-рейку |
Габаритные размеры | 96×48×112 мм |
Вес | 500 г |
