Параметр | Значение |
Тип коммутируемого тока | Постоянный ток |
Вид коммутируемой сети | Однофазная |
Тип коммутируемой нагрузки | Резистивная / Индуктивная |
Коммутируемое напряжение | 12…250 VDC |
Управляющий сигнал | Дискретный сигнал напряжения 5…32 VDC |
Входное сопротивление | 900 Ом |
Пороги включения/выключения | Порог включения: 5 VDC / Порог отключения: 1 VDC |
Тип выходных силовых элементов | Транзисторы |
Максимальное пиковое напряжение | 4 класс (400 VAC) |
Потребляемый ток в цепи управления | 5…35 мА |
Падение напряжения на реле в коммутируемой цепи | ≤1,2 VAC |
Ток утечки в коммутируемой цепи | ≤10 мА |
Время переключения реле | ≤5 мс (при частоте 50 Гц) |
Максимальная частота коммутации | 50 Гц |
Сопротивление изоляции | 500 МОм (при 500 VDC) |
Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) |
Температура окружающего воздуха | -30...+70 °С |
Атмосферное давление | 84…106,7 кПа |
Относительная влажность | ≤80 % (при +25 °С и ниже без конденсации влаги) |
Модификация | Рекомендуемый предельный ток нагрузки |
HD-1025.DD3 [M02] | резистивная нагрузка: 8 А
индуктивная нагрузка: 1 А максимально допустимый ток нагрузки: 10 А |
HD-2525.DD3 [M02] | резистивная нагрузка: 19 А
индуктивная нагрузка: 2,5 А максимально допустимый ток нагрузки: 25 А |
HD-4025.DD3 [M02] | резистивная нагрузка: 30 А
индуктивная нагрузка: 4 А максимально допустимый ток нагрузки: 40А |

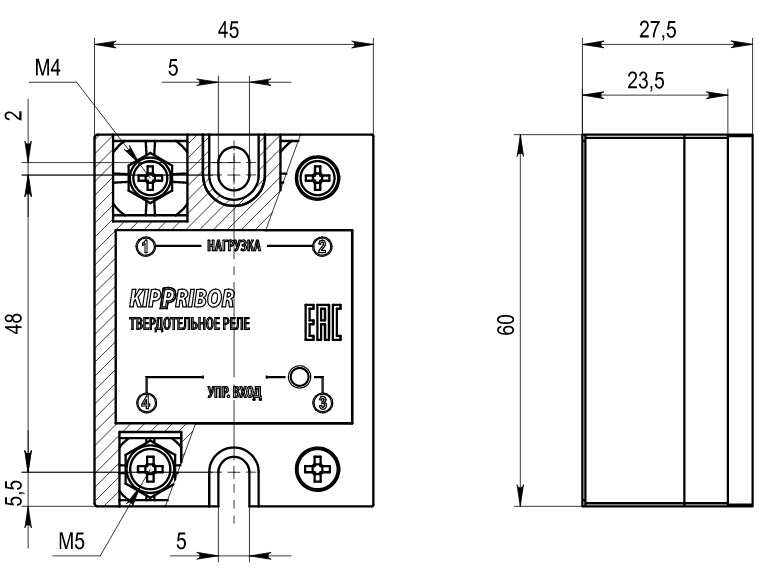

Габаритные размеры |
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 06.08.2021 | 2.52 Мб |
Артикул | Ток, А | Срок поставки | Стоимость |
---|---|---|---|
Артикул | Ток, А | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Свойства | Срок поставки | Стоимость |
---|
Артикул | Ток, А | Срок поставки | Стоимость |
---|---|---|---|
G50351 | 10 | Со склада | 1362 руб. |
G50352 | 25 | Со склада | 1356 руб. |
Артикул | Ток, А | Срок поставки | Стоимость |
---|---|---|---|
G50351 | 10 | Со склада | 1362 руб. |
G50352 | 25 | Со склада | 1356 руб. |
G50353 | 40 | 2...4 недели | 1674 руб. |
