Твердотельные реле BDH-xx44.ZD3 и SBDH-xx44.ZD3

Твердотельные реле для коммутации мощной нагрузки в корпусе промышленного стандарта.

Широкий диапазон управляющего сигнала: =3...32В
Ток нагрузки: от 60 до 250А в зависимости от модификации
Широкий диапазон коммутируемого напряжения: ~40...440В
Подходят для коммутации как однофазной, так и трехфазной нагрузки
Позволяют коммутировать трехфазную нагрузку с любой схемой включения

В закладки

от 3 414 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

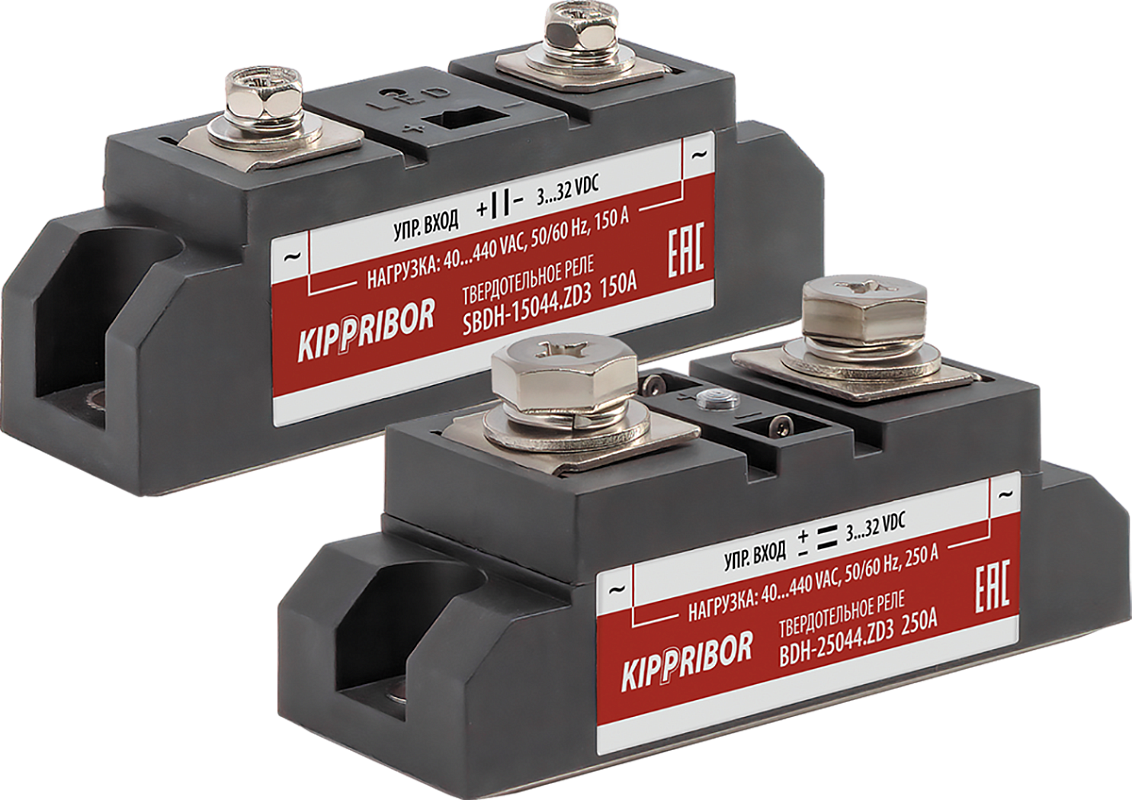

Однофазные ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 – это серии твердотельных реле в корпусах промышленного стандарта, специально разработанных для коммутации нагрузок большой мощности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серий BDH-xx44.ZD3 и SBDH-xx44.ZD3

Модификация	Рекомендуемый предельный ток нагрузки
SBDH-6044.ZD3	резистивная нагрузка: 45 А индуктивная нагрузка: 6 А максимально допустимый ток нагрузки: 60 А
SBDH-8044.ZD3	резистивная нагрузка: 60 А индуктивная нагрузка: 8 А максимально допустимый ток нагрузки: 80 А
SBDH-10044.ZD3	резистивная нагрузка: 75 А индуктивная нагрузка: 10 А максимально допустимый ток нагрузки: 100 А
SBDH-12044.ZD3	резистивная нагрузка: 90 А индуктивная нагрузка: 12 А максимально допустимый ток нагрузки: 120 А
SBDH-15044.ZD3	резистивная нагрузка: 113 А индуктивная нагрузка: 15 А максимально допустимый ток нагрузки: 150 А
BDH-10044.ZD3	резистивная нагрузка: 75 А индуктивная нагрузка: 10 А максимально допустимый ток нагрузки: 100 А
BDH-12044.ZD3	резистивная нагрузка: 90 А индуктивная нагрузка: 12А максимально допустимый ток нагрузки: 120 А
BDH-15044.ZD3	резистивная нагрузка: 113 А индуктивная нагрузка: 15 А максимально допустимый ток нагрузки: 150 А
BDH-20044.ZD3	резистивная нагрузка: 150 А индуктивная нагрузка: 20 А максимально допустимый ток нагрузки: 200 А
BDH-25044.ZD3	резистивная нагрузка: 188 А индуктивная нагрузка: 25 А максимально допустимый ток нагрузки: 250 А

Конструктивные особенности твердотельных реле серий BDH-xx44.ZD3 и SBDH-xx44.ZD3

ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 применяются особые конструктивные решения, призванные обеспечить надежность ТТР и увеличить эффективность отведения тепла от силовых ключей.

ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.

Технические характеристики

Параметр	Значение
Тип коммутируемого тока	Переменный ток
Вид коммутируемой сети	Однофазная, трехфазная (для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу)
Тип коммутируемой нагрузки	Резистивная, индуктивная
Допустимые схемы включения для трехфазной нагрузки	"Звезда", "Звезда с нейтралью", "Треугольник"
Коммутируемое напряжение	40…440 VAC
Управляющий сигнал	Напряжение 3...32 VDC
Входное сопротивление	900 Ом
Пороги включения/выключения	Порог включения 3 VDC Порог отключения 1 VDC
Тип выходных силовых элементов	Тиристоры SCR-типа на керамической подложке
Вид коммутации	Коммутация при переходе через 0
Максимальное пиковое напряжение	Серия SBDH-xx44.ZD3: 12 класс (1200 VAC) Серия BDH-xx44.ZD3 : 11 класс (1100 VAC)
Потребляемый ток в цепи управления	5…25 мА
Падение напряжения на реле во включенном состоянии	≤1,6 VAC
Время переключения реле	≤10 мс (при частоте 50 Гц)
Максимальная частота коммутации	50 Гц
Ток утечки в коммутируемой цепи	≤10 мА
Сопротивление изоляции	500 МОм (при 500 VDC)
Электрическая прочность изоляции	Соответствует стандартам UL1577 (2500 V в течение одной минуты)
Температура окружающего воздуха	-30...+70 °С
Атмосферное давление	84…106,7 кПа
Относительная влажность	≤80 % (при +25 °С и ниже без конденсации влаги)
Материал основания	Медь, гальванизированная никелем
Индикация	Светодиод для контроля наличия входного сигнала
Тип монтажа	Крепление винтами на плоскость на радиатор с вентилятором
Рекомендации по схеме включения	При управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки

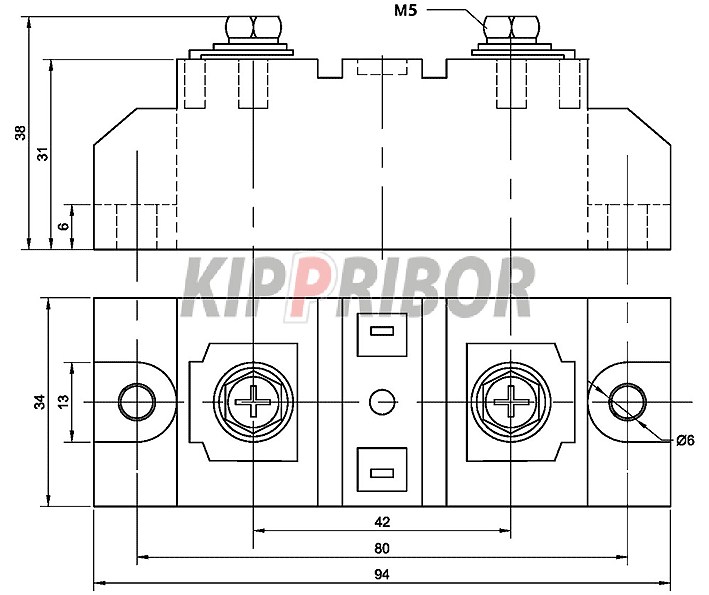

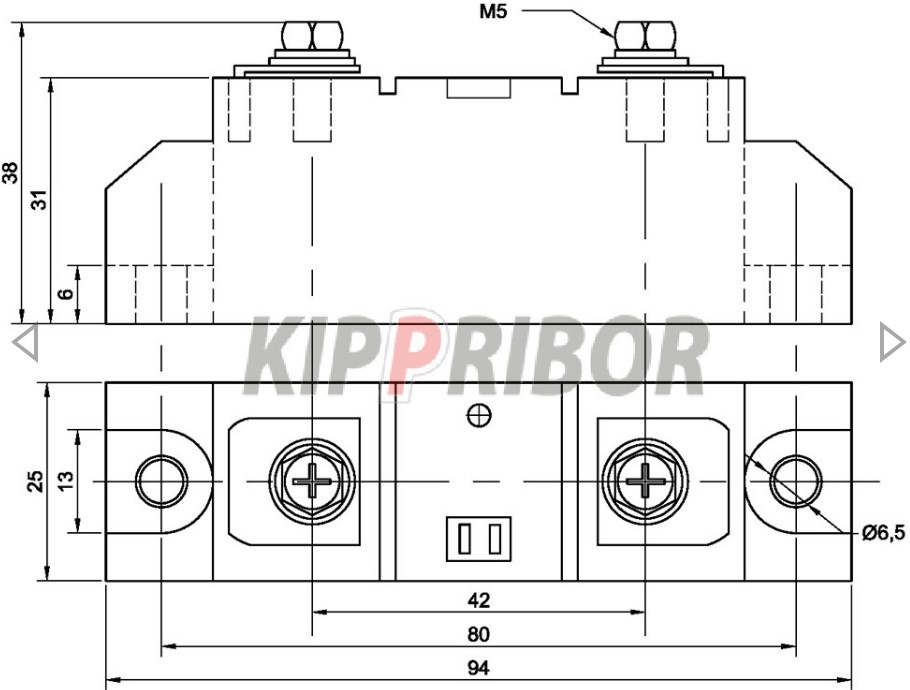

Габаритные размеры
