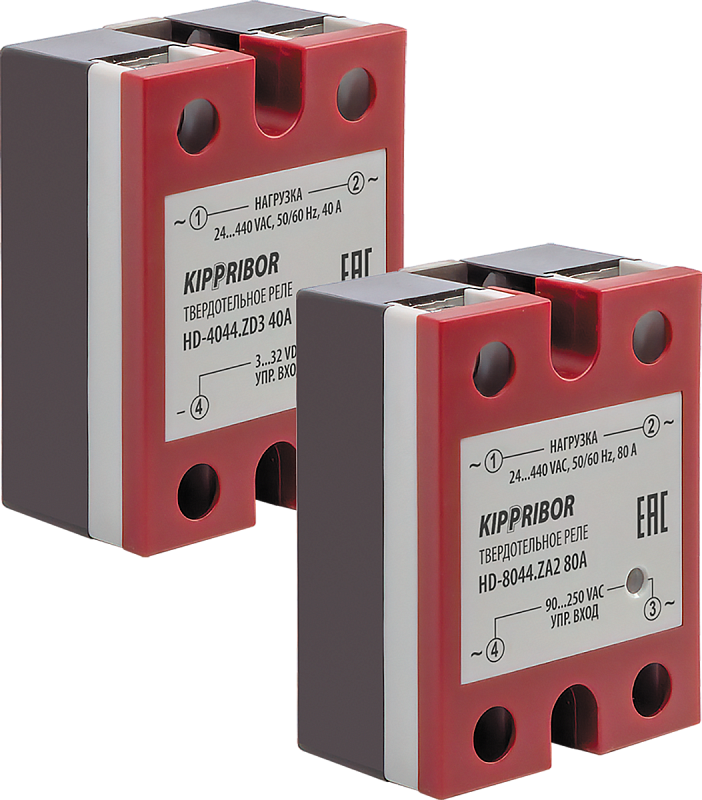

Модификация | Рекомендуемый предельный ток нагрузки |
HD-1044.ZD3 [M02] | резистивная нагрузка: 8 А
индуктивная нагрузка: 1 А максимально допустимый ток нагрузки: 10 А |
HD-2544.ZD3 [M02] | резистивная нагрузка: 19 А
индуктивная нагрузка: 2,5 А максимально допустимый ток нагрузки: 25 А |
HD-4044.ZD3 [M02] | резистивная нагрузка: 30 А
индуктивная нагрузка: 4 А максимально допустимый ток нагрузки: 40 А |
HD-1044.ZА2 [M02] | резистивная нагрузка: 8 А
индуктивная нагрузка: 1 А максимально допустимый ток нагрузки: 10 А |
HD-2544.ZА2 [M02] | резистивная нагрузка: 19 А
индуктивная нагрузка: 2,5 А максимально допустимый ток нагрузки: 25 А |
HD-4044.ZА2 [M02] | резистивная нагрузка: 30 А
индуктивная нагрузка: 4 А максимально допустимый ток нагрузки: 40 А |
HD-6044.ZА2 [M02] | резистивная нагрузка: 45 А
индуктивная нагрузка: 6 А максимально допустимый ток нагрузки: 60 А |
HD-8044.ZА2 [M02] | резистивная нагрузка: 60 А
индуктивная нагрузка: 8 А максимально допустимый ток нагрузки: 80 А |
Параметр | Значение |
Тип коммутируемого тока | Переменный ток |
Вид коммутируемой сети | Однофазная, трехфазная (для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу) |
Тип коммутируемой нагрузки | Резистивная, индуктивная |
Допустимые схемы включения для трехфазной нагрузки | "Звезда", "Звезда с нейтралью", "Треугольник" |
Коммутируемое напряжение | ~24…440 В
|
Управляющий сигнал | =3...32 В (Серия HD-xx44.ZD3)
~90…250 В (Серия HD-xx44.ZA2) |
Входное сопротивление | 900 Ом |
Пороги включения/выключения | Порог включения =3 В
Порог отключения =1 В |
Тип выходных силовых элементов | HD-xx44.ZD3: Симисторы (TRIAC)
HD-1044.ZА2, HD-2544.ZА2, HD-4044.ZА2: симисторы (TRIAC) HD-6044.ZА2, HD-8044.ZА2: тиристоры |
Вид коммутации | Коммутация при переходе через 0 |
Максимальное пиковое напряжение | 9 класс (~900 В) |
Потребляемый ток в цепи управления | HD-xx44.ZD3: 6…35 мА
HD-xx44.ZA2: 5…30 мА |
Падение напряжения на реле во включенном состоянии | ≤ ~1,6 В |
Время переключения реле | ≤10 мс (при частоте 50 Гц) |
Максимальная частота коммутации | 50 Гц |
Ток утечки в коммутируемой цепи | ≤ 10 мА |
Сопротивление изоляции | 500 МОм (при =500 В) |
Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 В в течение одной минуты) |
Температура окружающего воздуха | −30...+70°С |
Атмосферное давление | 84…106,7 кПа |
Относительная влажность | ≤ 80 % (при +25°С и ниже без конденсации влаги) |
Материал основания | Медь, гальванизированная никелем |
Индикация | Светодиод для контроля наличия входного сигнала |
Тип монтажа | Крепление винтами на плоскость |
Рекомендации по схеме включения | При управлении индуктивной нагрузкой необходимо установить варистор параллельно цепи нагрузки |

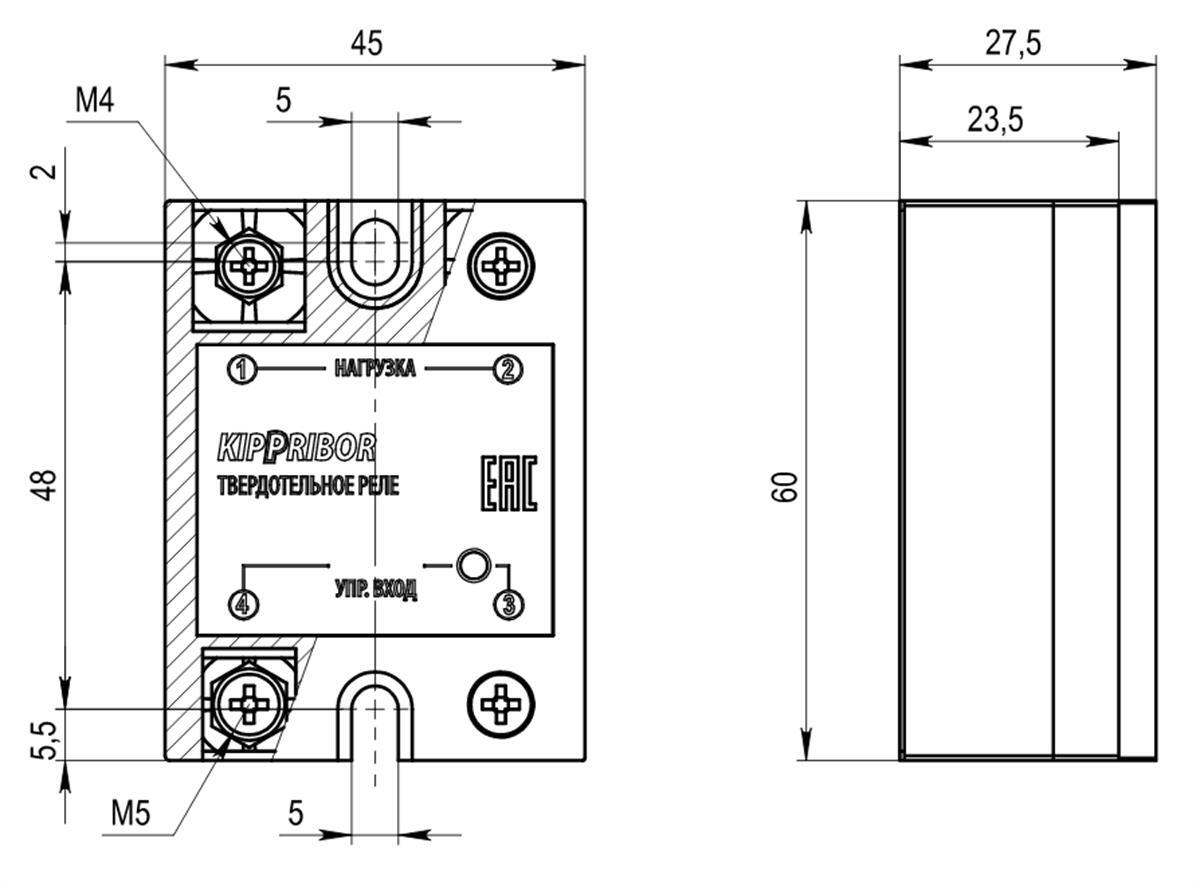

Габаритные размеры |
