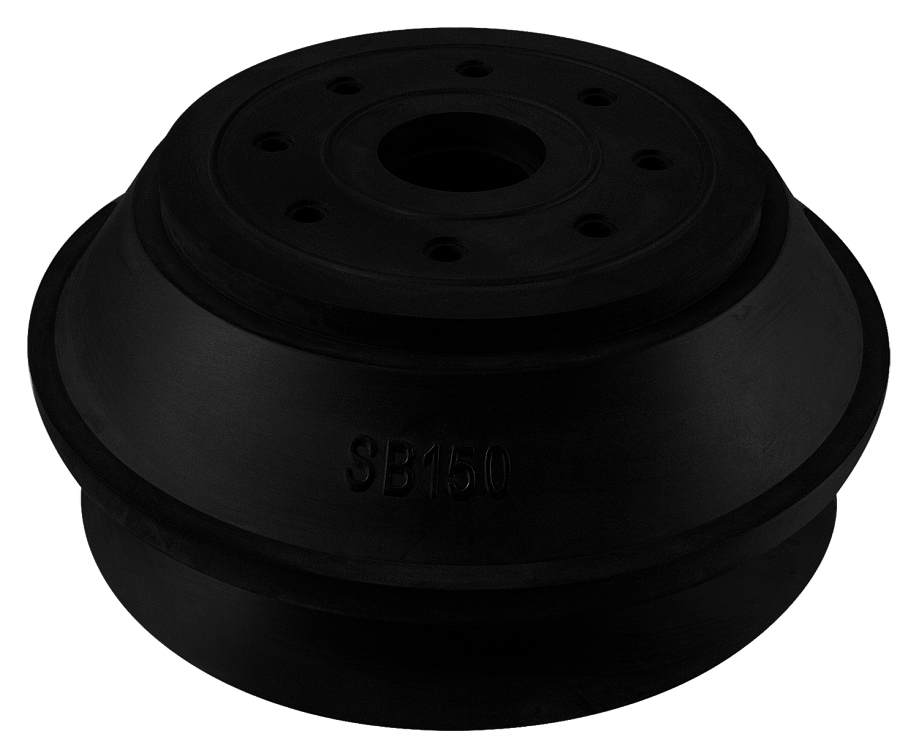

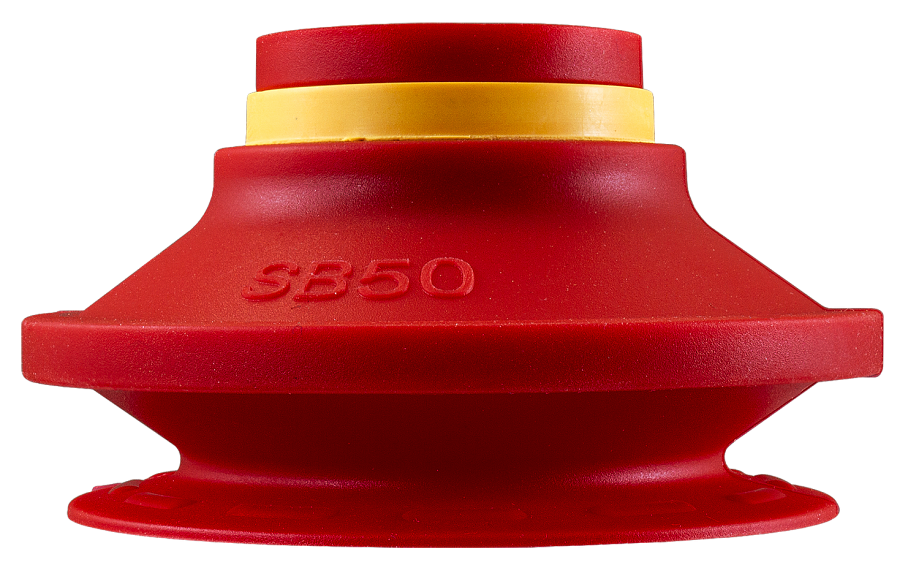

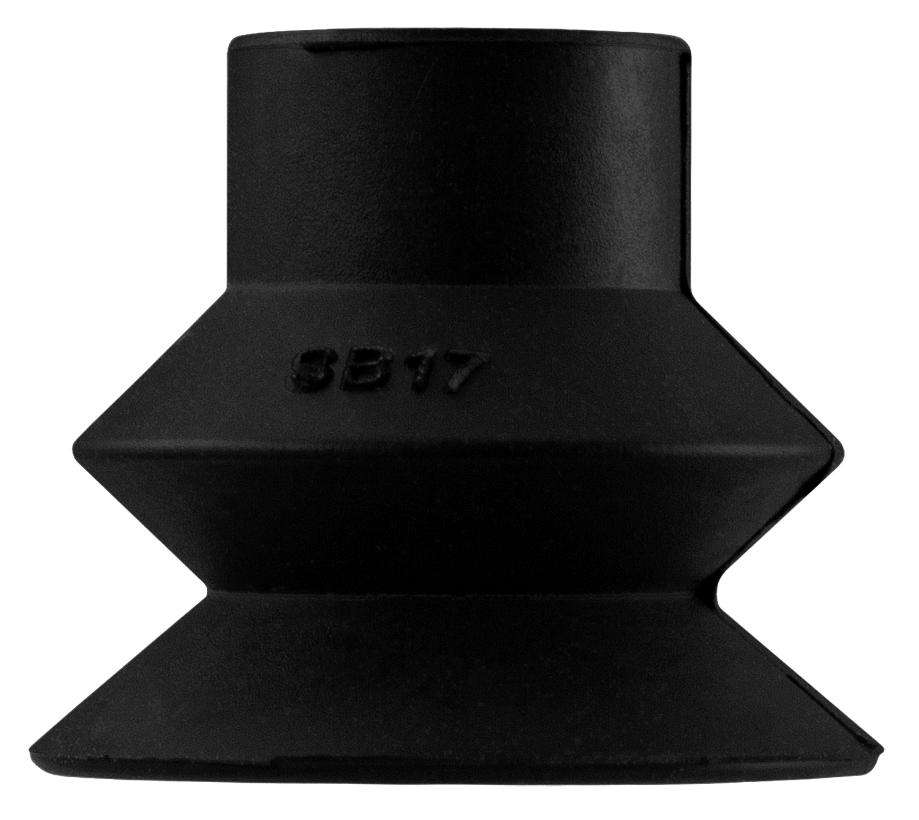

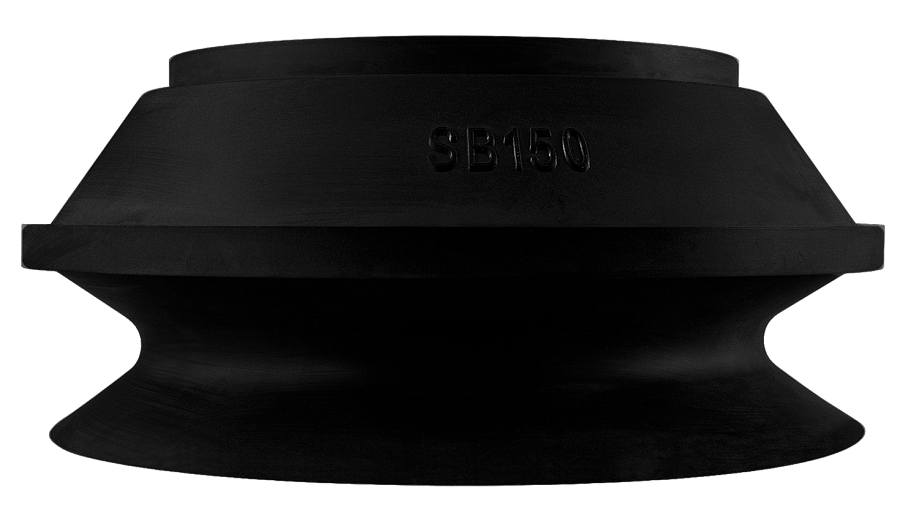

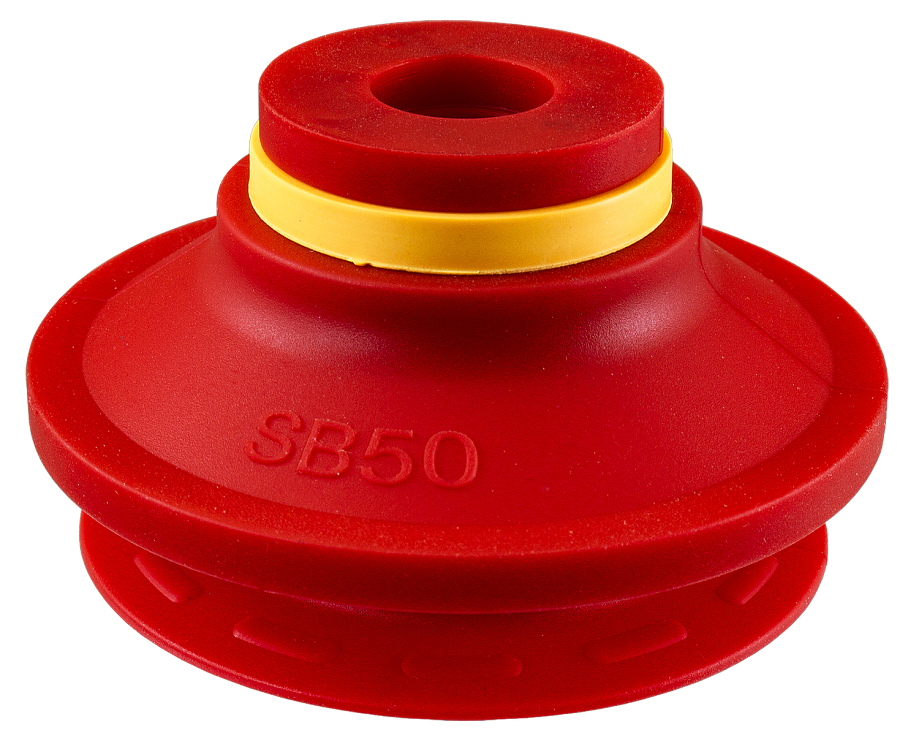

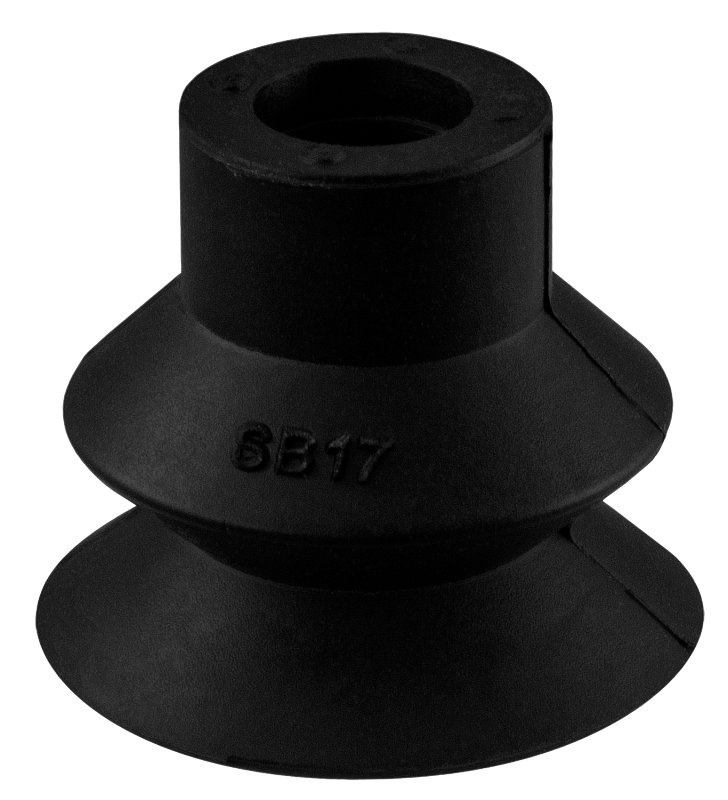

Сильфонная вакуумная присоска SB

Сильфонная вакуумная присоска

Диаметр: 5...150 мм
Объем: 0,05...650 см³
Усилие отрыва (при −90 кПа): 0,99...883 Н
Материал: NBR или силикон
1,5 гофра
Применение: шпон, стальные пластины, картонные упаковки, тонкие листы, электронные компоненты

В закладки

от 214 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (9)
Все модификации ()
Отзывы (0)

Сильфонная вакуумная присоска
Особенности:

Подходит для перемещения изогнутых объектов
Подходит для разделения тонких листов материалов

Технические характеристики:

Параметр	Значение
Диаметр	5 мм, 6 мм, 8 мм, 10 мм, 12 мм, 15 мм, 17 мм, 20 мм, 30 мм, 40 мм, 50 мм, 75 мм, 110 мм, 150 мм
Материал	NBR или силикон

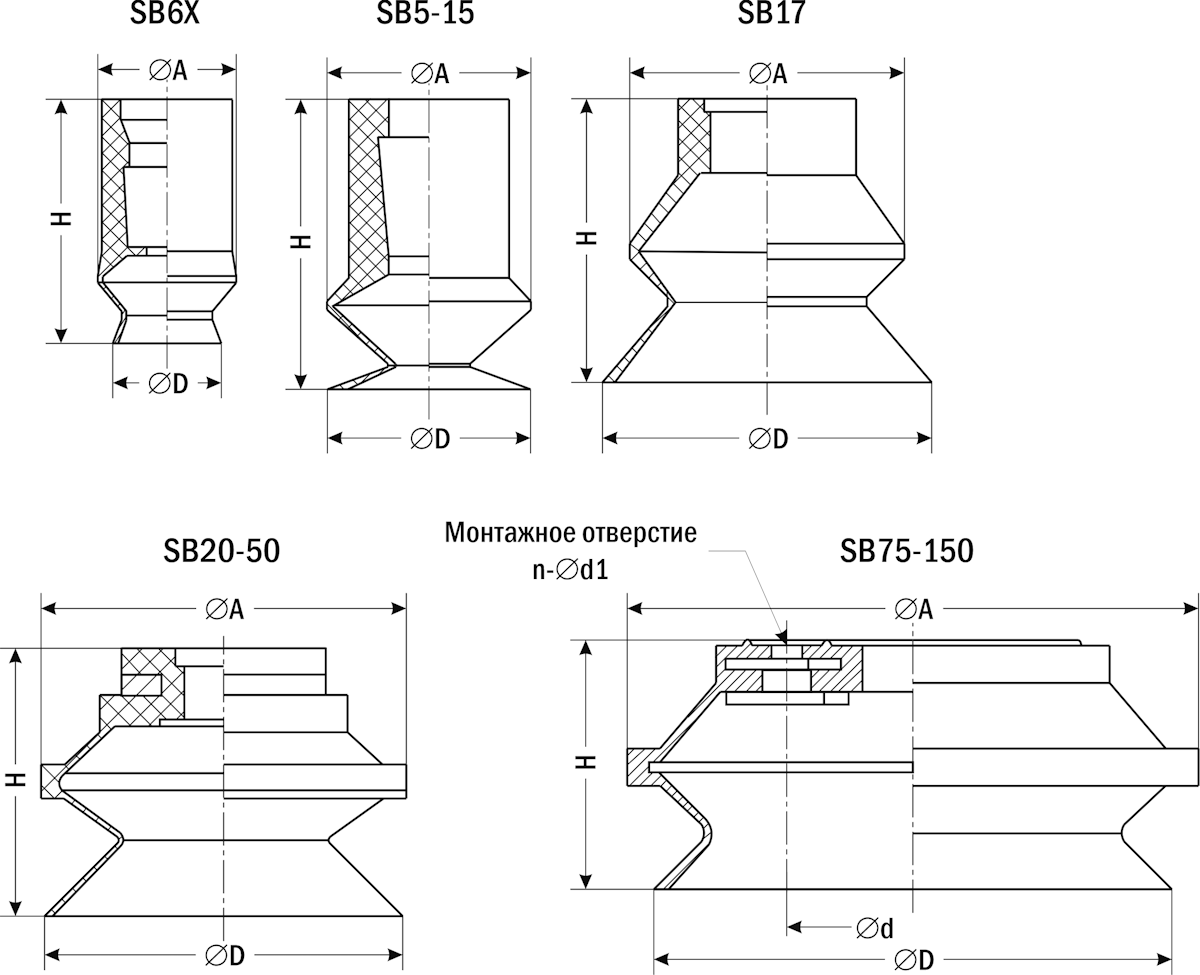

Габаритные размеры

Модель	Размеры, мм
Модель	∅D	H	∅A	∅d	Монтажное отверстие n-∅d1
SB5	5,8	9,2	6,2	-	-
SB6X	7	13,5	9	-	-
SB8	8,8	11,9	9,6	-	-
SB10	11	16	12	-	-
SB12	12	16,5	14	-	-
SB15	17,5	19,5	17,5	-	-
SB17	18,5	15,6	16,6	-	-
SB20	22	19	24	-	-
SB30	34	26	36	-	-
SB40	43	28	46	-	-
SB50	53	35	58	-	-
SB75	78	37	83	35	4-∅6
SB110	115	54	124	55	8-∅6
SB150	155	71	166	70,5	8-∅6

Модификации:

Модель	Объем, см³	Усилие отрыва, Н
Модель	Объем, см³	−20 кПа	−60 кПа	−90 кПа
SB5	0,05	0,295	0,786	0,99
SB6X	0,09	0,5	1,076	1,375
SB8	0,15	0,786	1,7	2,45
SB10	0,48	1,7	3,5	5,1
SB12	0,59	2,2	4,2	7,2
SB15	1,1	3,3	6	8.9
SB17	1,5	3,93	7,82	9,7
SB20	2,7	5,8	10,6	15
SB30	10	13	25	28
SB40	15	22,5	42	50,2
SB50	32	34	65	83
SB75	110	74	166,4	226
SB110	310	136,5	343	460,5
SB150	650	295	686	883

Версия: 2025-01-31-СДГ

Артикул	Диаметр, мм	Материал	Срок поставки	Стоимость
5 6 8 10 12 15 17 20 30 40 50 75 110 150	NBR Силикон

Артикул	Модель	Диаметр, мм	Материал	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Диаметр, мм	Материал	Срок поставки	Стоимость
O94423	SB17N	17	NBR	Со склада	316 руб. – +
O94424	SB20N	20	NBR	Со склада	374 руб. – +
O94425	SB30N	30	NBR	Со склада	481 руб. – +
O94439	SB30S	30	Силикон	Со склада	1118 руб. – +
O94440	SB40S	40	Силикон	Со склада	1221 руб. – +
O94441	SB50S	50	Силикон	Со склада	1541 руб. – +
O94428	SB75N	75	NBR	Со склада	3099 руб. – +
O94429	SB110N	110	NBR	Со склада	4065 руб. – +
O94430	SB150N	150	NBR	Со склада	6173 руб. – +

Артикул	Модель	Диаметр, мм	Материал	Срок поставки	Стоимость
O94417	SB5N	5	NBR	120 дней	214 руб. – +
O94431	SB5S	5	Силикон	120 дней	403 руб. – +
O94418	SB6N	6	NBR	120 дней	382 руб. – +
O94432	SB6S	6	Силикон	120 дней	686 руб. – +
O94419	SB8N	8	NBR	120 дней	238 руб. – +
O94433	SB8S	8	Силикон	120 дней	456 руб. – +
O94420	SB10N	10	NBR	120 дней	242 руб. – +
O94434	SB10S	10	Силикон	120 дней	506 руб. – +
O94421	SB12N	12	NBR	120 дней	374 руб. – +
O94435	SB12S	12	Силикон	120 дней	748 руб. – +
O94422	SB15N	15	NBR	120 дней	259 руб. – +
O94436	SB15S	15	Силикон	120 дней	588 руб. – +
O94423	SB17N	17	NBR	Со склада	316 руб. – +
O94437	SB17S	17	Силикон	120 дней	538 руб. – +
O94424	SB20N	20	NBR	Со склада	374 руб. – +
O94438	SB20S	20	Силикон	120 дней	658 руб. – +
O94425	SB30N	30	NBR	Со склада	481 руб. – +
O94439	SB30S	30	Силикон	Со склада	1118 руб. – +
O94426	SB40N	40	NBR	120 дней	538 руб. – +
O94440	SB40S	40	Силикон	Со склада	1221 руб. – +
O94427	SB50N	50	NBR	120 дней	682 руб. – +
O94441	SB50S	50	Силикон	Со склада	1541 руб. – +
O94428	SB75N	75	NBR	Со склада	3099 руб. – +
O94442	SB75S	75	Силикон	120 дней	3777 руб. – +
O94429	SB110N	110	NBR	Со склада	4065 руб. – +
O94443	SB110S	110	Силикон	120 дней	5372 руб. – +
O94430	SB150N	150	NBR	Со склада	6173 руб. – +
O94444	SB150S	150	Силикон	120 дней	8352 руб. – +
