Котельная, г. Иркутск

В ноябре 2009 года в Иркутске введена в эксплуатацию автоматизированная контейнерная паропроизводящая установка «Гейзер-1600АКП-200ПП» (производства ООО «Компания Термаль-Балтик») общей установленной тепловой мощностью Q = 1,85 МВт с восемью электропарогенераторными установками «ЭЭП–200/160И1» и восемью электропароперегревателями «ЭПП-24».
Автоматизация установки была поручена компании «ТД «Энергосервис».
Установка предназначена для получения технологического пара методом нагрева питательной воды и дальнейшего перегрева этого пара в ТЭНовых пароперегревателях. Вырабатываемый пар идет на обеспечение тепловых нагрузок Иркутского городского хлебозавода.

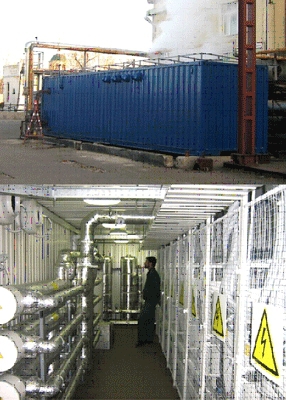

Установка смонтирована в морском 40-футовом контейнере и оборудована:

• Системой автоматической вентиляции воздуха
• Системой автоматического отопления
• Охранно-пожарной сигнализацией
• Системой водоподготовки

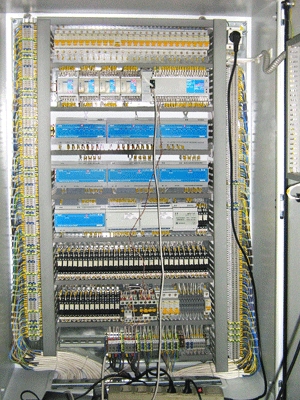

• Автоматизированной системой управления, реализованной на оборудовании фирмы «Овен»

Описание технологического процессаУмягченная вода с помощью питающих насосов подается в электропарогенераторы. Для увеличения электропроводности воды дозирующим насосом в подпитывающий трубопровод подается раствор соды. Для достижения необходимого количества пара и давления парогенераторы включаются в работу последовательно. При достижении достаточной температуры насыщенного пара начинают работу ТЭНовые пароперегреватели. В итоге на выходе установки получается перегретый пар заданной температуры. Выбор средств автоматизации Для автоматизации установки требовалась обработка и управление 150 логическими и аналоговыми входами/выходами. Вместе с этим требовалось создать удобный интерфейс управления и организовать контроль над параметрами установки из диспетчерского пульта. Так же существенным условием являлось наличие и доступность продукции на Российском рынке.

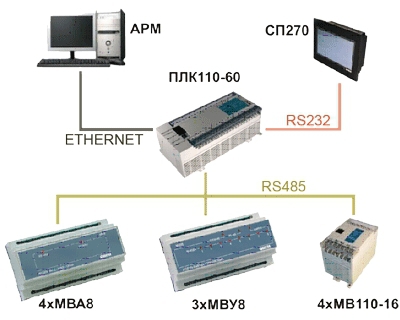

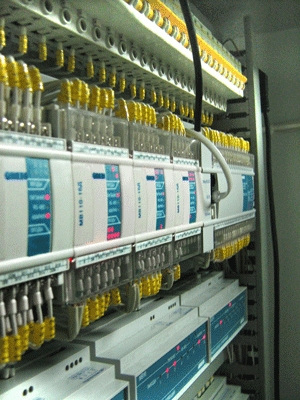

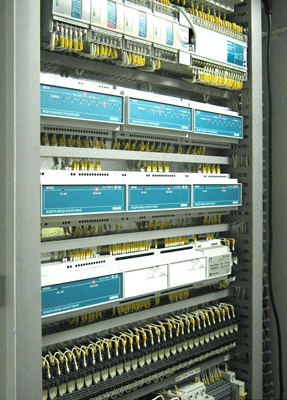

Выбор пал на современные решения в области АСУ и КИПа фирмы «ОВЕН». В качестве контроллера был выбран ПЛК110-60, обладающий большим количеством входов/выходов и необходимым набором интерфейсов. Для создания удобного интерфейса пользователя была выбрана сенсорная панель СП270. Для расширение числа логических входов/выходов использовались модули МВ100 и МВУ. Для преобразования аналоговых сигналов использовались модули МВА.

Описание системы управления Автоматизированная система управления поддерживает температуру и давление перегретого пара на заданном уровне. Система следит за давлением и температурой питающей воды, температурой насыщенного пара, управляет продувкой, подпиткой и дозированием котлов. АСУ осуществляет контроль над электропитанием установки, питающими насосами, состоянием каждого парогенератора; измеряются токи потребления, реализованы защиты котлов по температуре, давлению, перекосу фаз, перегрузке по току. Состояние котельной передается в диспетчерскую по интерфейсу Ethernet.

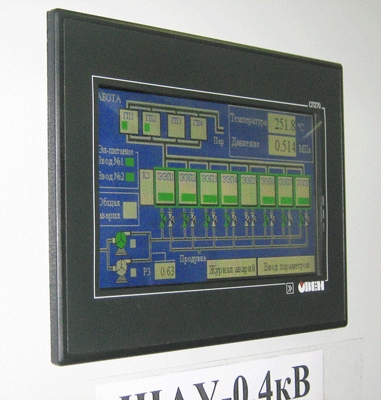

Управление установкой происходит с сенсорной панели СП270, подключенной к контроллеру по интерфейсу RS-232, с нее задаются рабочие и аварийные уставки по давлению, температуре, временные параметры работы установки. На главном экране панели прорисована мнемосхема котельной. На ней отображается информация о текущих значениях параметров в основных узлах установки, сколько парогенераторов и пароперегревателей на данный момент находится в работе, предупреждения и аварии.
Система управления позволяет задавать число работающих котлов, на ходу вводить в работу дополнительные котлы и выводить из работы любые котлы для обслуживания и ремонта. При аварийной ситуации в одном из котлов он автоматически выводится из рабочей группы, при этом вся установка не отключается. Все аварийные ситуации записываются в журнал аварий и передаются на автоматизированное рабочее место в диспетчерской. Среди прочего осуществляется контроль за состоянием датчиков.

В системе верхнего уровня происходит протоколирование основных параметров системы и ведется журнал аварий.
Система управления позволяет эксплуатировать установку без постоянного присутствия обслуживающего персонала.
Заключение Ввод в эксплуатацию современной электрической паропроизводящей установки с надежной АСУ взамен ранее существовавшей котельной, работающей на мазуте, позволил на порядок сократить стоимость пара для потребителя, освободить огромные площади в историческом центре Иркутска и существенно улучшить экологическую обстановку в регионе.
