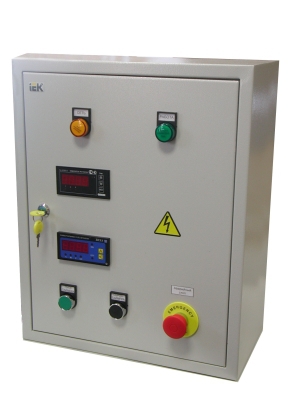

Блок управления печью 15 кВт

Блок управления для точного регулирования температуры в печи общей мощностью 15 кВт

Напряжение питания: ~380В
Максимальная мощность нагрузки: 15 кВт
Количество фаз: 3
Исполнение: IP31
Габаритные размеры (В×Ш×Г): 500×400×220 мм

Дата реализации: Июль 2010 г.

49 973 руб. Доставка по России
Оплата

Описание
Отзывы (0)

Блок управления печью предназначен для регулирования температуры в печи общей мощностью 15 кВт

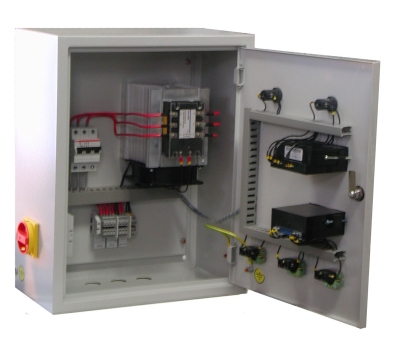

Принцип работы:Сигнал с термодатчика (в комплект поставки не входит) поступает на измеритель-регулятор ТРМ1-Щ2.У.Т, к выходу которого подключается трехфазное твердотельное реле ZG33-360В 60А, управляющее печью. Для охлаждения твердотельного реле используется радиатор SSNT-3440 и вентилятор. Автомат трехполюсный 32А осуществляет аварийную защиту.
Измеритель-регулятор ТРМ1-Щ2.У.Т настраивается на используемый термодатчик. Управление двухпозиционное. Реле времени ВЕХА служит для задания времени работы печи после нажатия кнопки «ПУСК». Запуск реле времени ВЕХА осуществляется с кнопки «ПУСК» на время, заданное в приборе; если кнопка «ПУСК» не нажимается, то процесс регулирования продолжается бесконечное количество времени, до отключения питания блока. Кнопка «Аварийный останов» служит для аварийного отключения питания печи, но питание на блок управление поступает, и реле времени ВЕХА, если была нажата кнопка «ПУСК», продолжает отсчитывать время. Кнопка «СБРОС» предназначена для обнуления таймера и возобновления процесса регулирования. Подключение нагрузки, питания щита и термодатчика производится на клеммы снизу щита.

Напряжение питания: ~380В
Максимальная мощность нагрузки: 15 кВт
Количество фаз: 3
Исполнение: IP31
Габаритные размеры (В×Ш×Г): 500×400×220 мм

Особенности:

Двухпозиционное управление
Специально предусмотренное отверстие со съемной крышкой снизу щита для подключения через клеммы нагрузки, питания щита и термодатчика

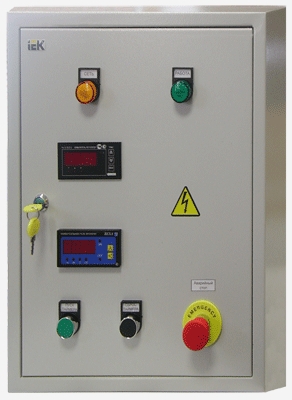

Индикатор подачи напряжения на ТЭНы на передней дверце шкафа
Индикатор наличия сетевого питания на передней дверце шкафа

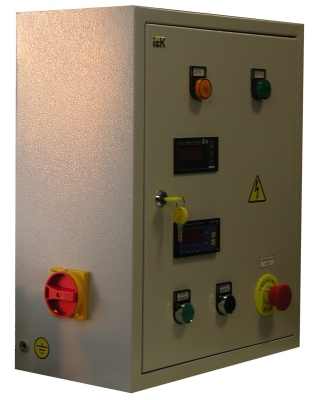

Подача питания на щит осуществляется с помощью пакетного выключателя на 45А, который расположен с правой левой стороны щита и вынесен наружу

Технические характеристики:

Параметр	Значение
Напряжение питания	~380В
Количество фаз	3
Максимальная мощность нагрузки	15 кВт
Степень защиты корпуса	IP31
Габаритные размеры (В×Ш×Г)	500×400×220 мм

Отзывы на этот товар пока отсутствуют.
