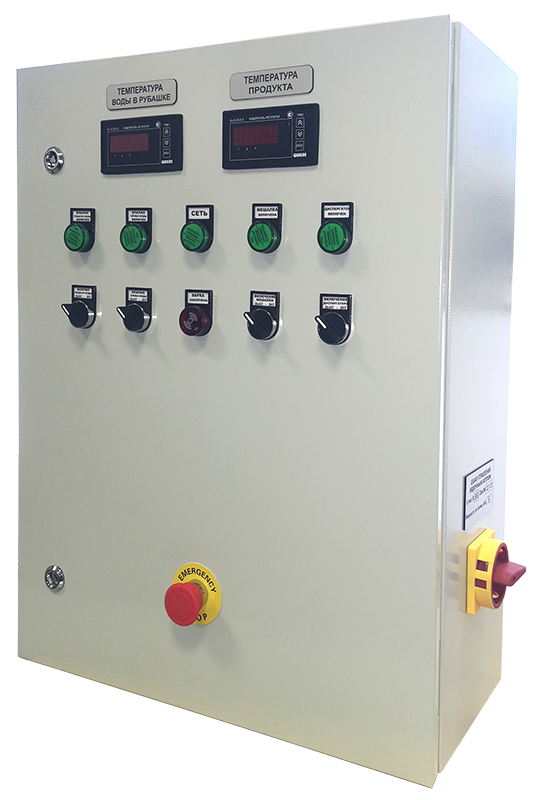

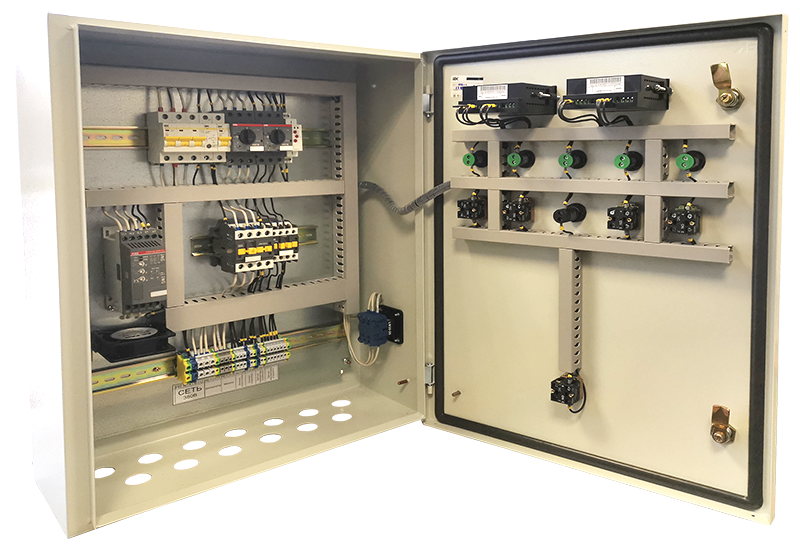

Шкаф управления варочным котлом
Шкаф работает только в ручном режиме. После поворота элемента управления (переключателя) на дверце шкафа – происходит включение/выключение соответствующего переключателю агрегата.

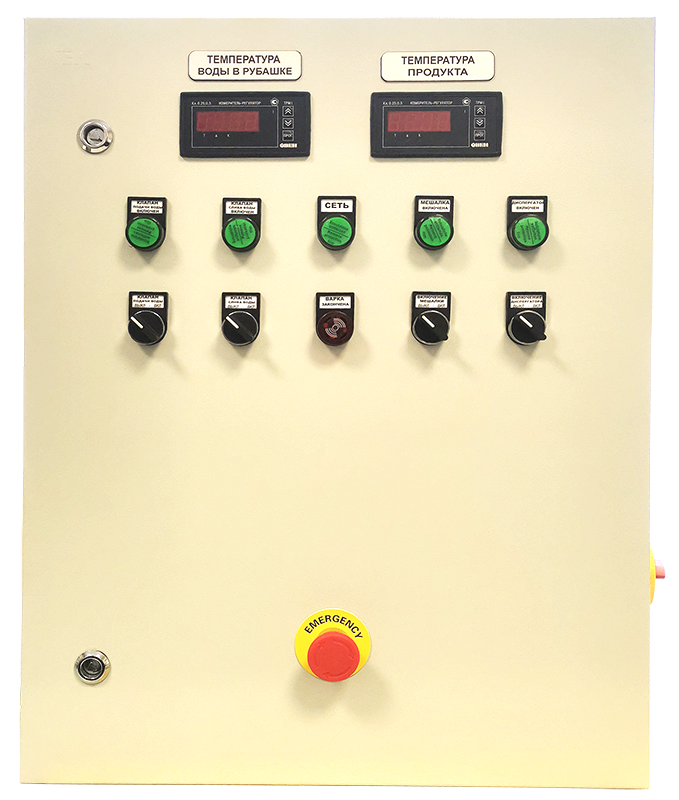

На шкафу присутствует: 1.1.Включение питания (пакетный выключатель).
1.1.1. Сигнальная лампа питания «Сеть».
1.2.Кнопка аварийной остановки.
1.3.Переключатель мешалки. «Включение мешалки»
1.3.1. Сигнальная лампа «Мешалка включена»
1.4.Переключатель диспергатора. «Включение диспергатора»
1.4.1. Сигнальная лампа «Диспергатор включен»
1.5.Открытие/закрытие соленоида на подачу воды в рубашку. «Клапан подачи воды»
1.5. Сигнальная лампа «Подача воды включена»
1.6.Открытие/закрытие соленоида на слив воды из рубашки. «Клапан слива воды».
1.6.1. Сигнальная лампа «Слив воды включен»
1.7.Отображение температуры с датчика температуры продукта.
Датчик дТС045-50М.В3.500
1.8.Отображение температуры с датчика воды в рубашке.
Датчик дТС045-50М.В3.320
Примечания:

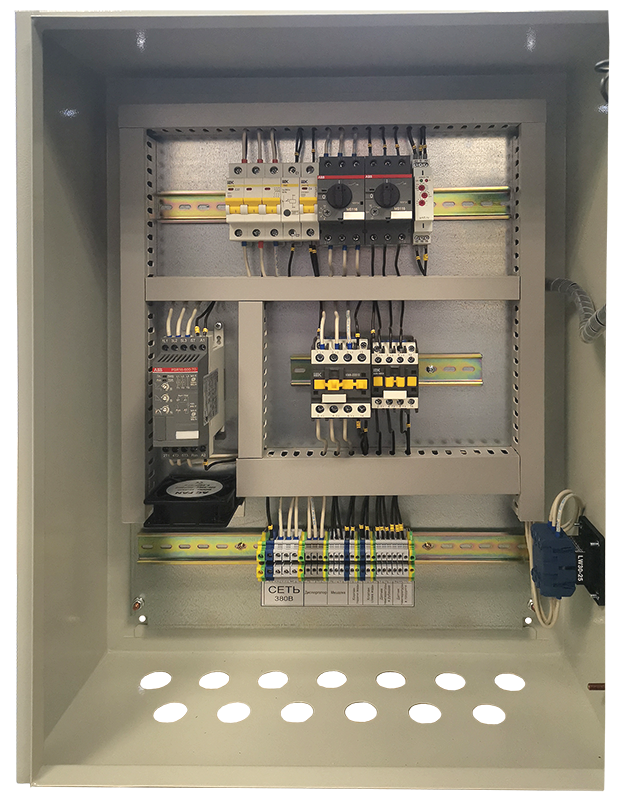

- На диспергатор установлено устройство плавного пуска
- В шкафу имеется возможность изменения уставки температуры продукта (+82°C) для того, что бы при достижении заданной температуры, срабатывал звуковой сигнал на 2 минуты
Технические характеристики:
Параметр | Значение |
Напряжение питания
| ~380 В
|
Количество фаз
| 3
|
Ток | ≤ 25 А |
Габаритные размеры | 650×500×220 мм |
Версия: 2021-04-15-КВА
