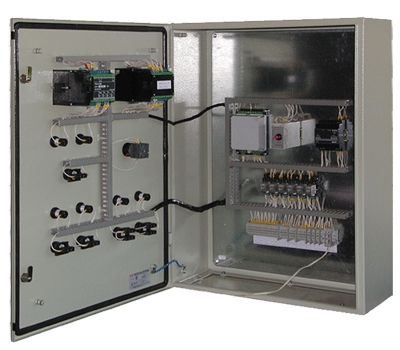

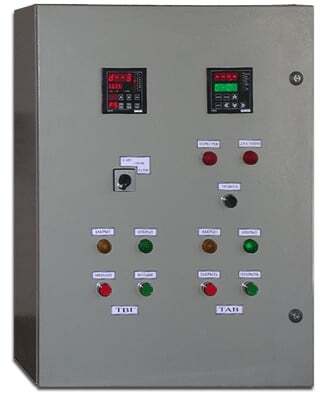

Шкаф управления котельной, на дизель генераторе

Шкаф управления котельной предназначен для поддержания заданной температуры по отопительному графику

При снижении Т_обр ниже аварийного минимума включается таймер. По истечении заданного времени, если температура по прежнему находится ниже критической отметки, выдается сигнал на запуск резервной котельной установки. Реализована защита от перегрева с выдачей звукового сигнала. При падении давления в системе ниже 3 атм. выдается сигнал на закрытие ТАВ и ТВГ, сигнал аварии самоблокируется и зажигается аварийная лампа «Давление».

Режимы работы:

• Автоматический режим: работой трехходового клапана и задвижки управляют приборы ТРМ-138 и ТРМ-32 в соответствии с заданной логикой.
• Ручной режим: работой трехходового клапана и задвижки управляет оператор.
• Режим «стоп»: ТАВ переключается на штатный радиатор, ТВГ закрывается. Управление задвижкой и трехходовым клапаном блокировано.

После запуска система переходит в режим прогрева и запускается таймер аварий. По истечении времени, заданного пользователем, если температура обратной воды ниже заданного минимума, то выдается сигнал на включение резервной котельной установки.

Рабочий режим: поддержание заданной температуры по отопительному графику. ТАВ открыт, ТВГ работает в регулирующем режиме. При превышении Т_обр заданного значения выдается сигнал на закрытие ТАВ. При снижении Т_обр ниже заданного значения выдается сигнал на открытие ТАВ. При снижении Т_обр ниже аварийного минимума включается таймер. По истечении заданного времени, если температура по прежнему находится ниже критической отметки, выдается сигнал на запуск резервной котельной установки. При повышении Т_обр до заданного значения сигнал на запуск резервной котельной снимается.

Режим защиты по перегреву: при превышении Т_ант заданного значения выдается сигнал на закрытие ТАВ, сигнал аварии самоблокируется и зажигается аварийная лампа «Перегрев». Одновременно с этим выдается сигнал на внешний звонок. Нажатие на кнопку «тревога» отключает внешний звонок, но сигнальная лампа продолжает гореть до исчезновения возмущающего воздействия. После этого система перейдет в рабочий режим.

Режим защиты по давлению: при падении давления в системе ниже 3 атм. выдается сигнал на закрытие ТАВ и ТВГ, сигнал аварии самоблокируется и зажигается аварийная лампа «Давление». Одновременно с этим выдается сигнал на внешний звонок. Нажатие на кнопку «тревога» отключает внешний звонок, но сигнальная лампа продолжает гореть до исчезновения возмущающего воздействия. После этого система перейдет в рабочий режим.

Защита от перегрева и падения давления срабатывает независимо от режима работы
