Шкафы управления линией окраски (г. Красноярск)

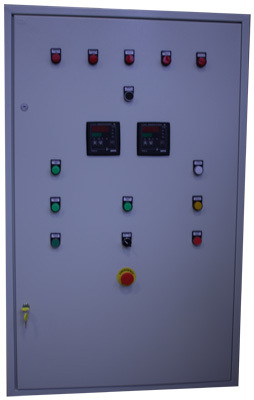

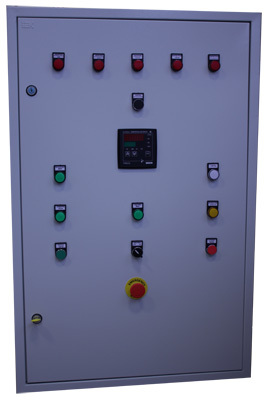

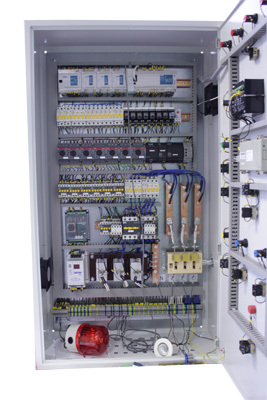

Шкафы управления линией окраски в г. КрасноярскСостав: 1. Щит управления печью сушки
Щит управления обеспечивает работу камеры сушильной в части  сушки изделий от влаги:

• Включение и контроль работы вентиляторов, выброса и тепловых завес
• Управление и контроль работы электронагревателей) для поддержания установленного температурного режима ( в диапазоне от 20 до 140 гр.С)
• Выдачу выходных внешних релейных сигналов

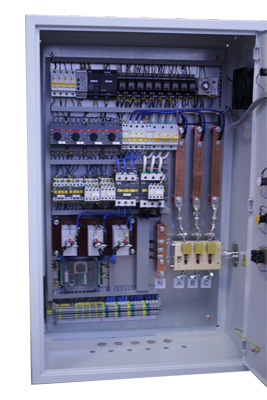

В щите управления предусмотрены автоматические выключатели и автоматы защиты  электродвигателей  и электронагревателей от коротких замыканий и перегрузок.
Для управления работой электронагревателями в щите управления установлен  терморегулятор ТРМ210-Щ1-ИР, реализовано плавное управление нагревом с помощью блока управления симисторами БУСТ. Силовая часть регулируемых ТЭНов управляется через симисторы.
Контроль работы вентиляторов охлаждения щита управления осуществляется с помощью термостата, установленного в верхней части щита управления.

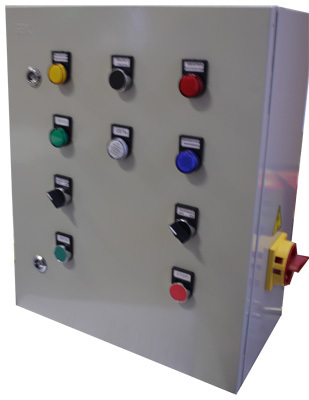

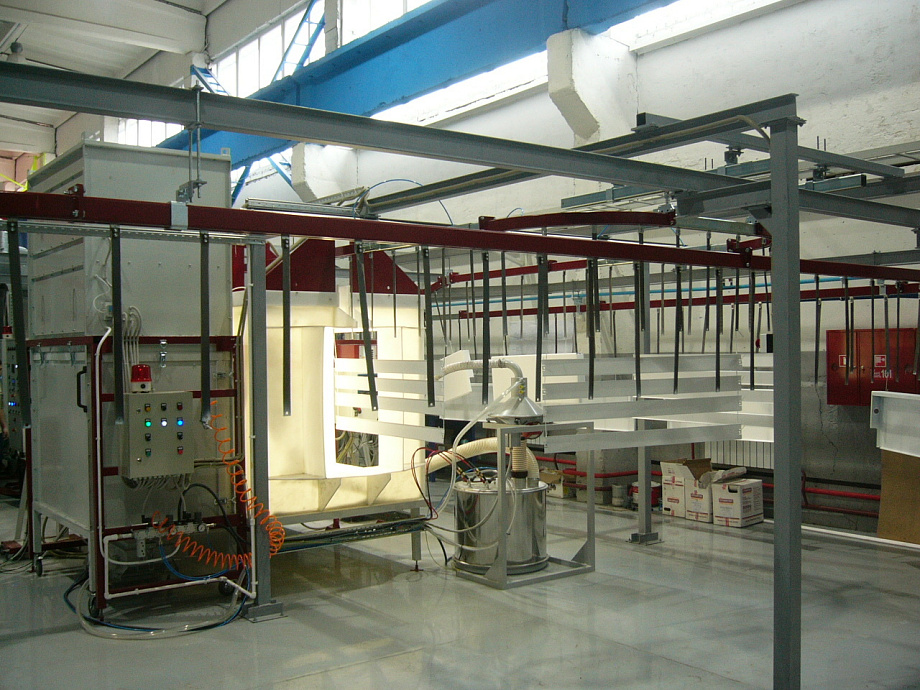

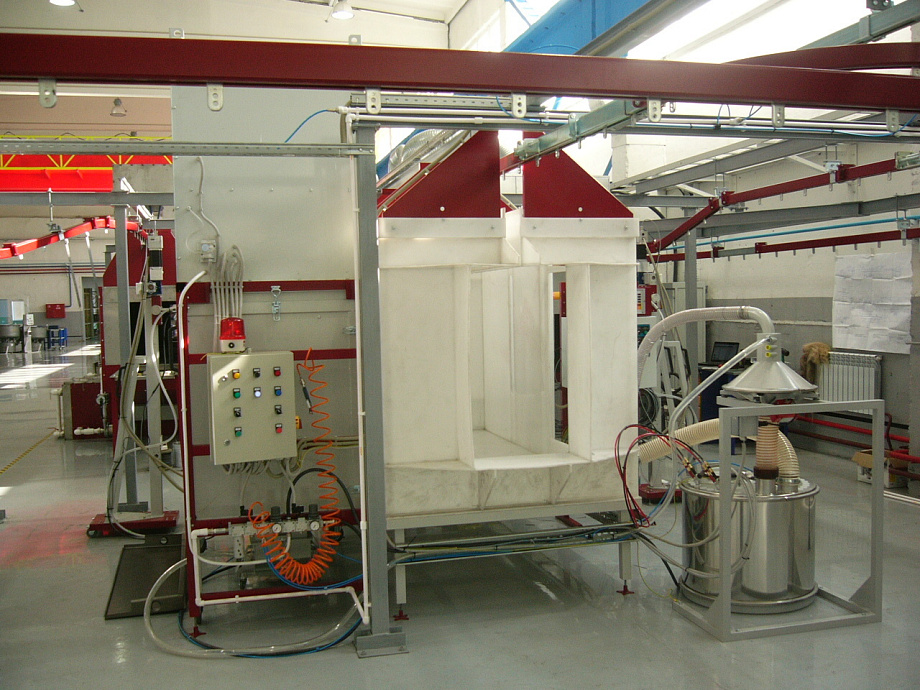

2. Щит управления кабиной окрасочной

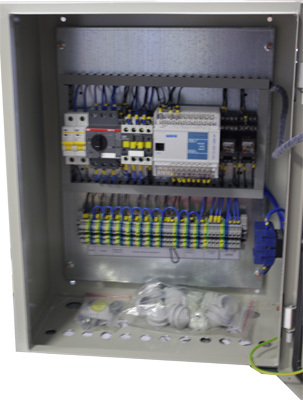

Управление осуществляется при помощи программируемого реле ПР110.
Щит управления обеспечивает:

• Включение освещения окрасочной камеры  (общая мощность светильников до 1 кВт)
• Включение вентиляции окрасочной камеры с тепловой защитой электродвигателей;
• Подключение электропитания установок нанесения порошка
• Блокировку электропитания  установок нанесения порошка при выключенной  вентиляции камеры
• Автоматическое управления системой очистки фильтров  (7 фильтров) при включенной  вентиляции камеры
• Контроль засорения фильтров фильтровального блока
• Контроль и управление вкл\выкл вибросита
• Управление клапанами перекачки рекуперата, флюидизации

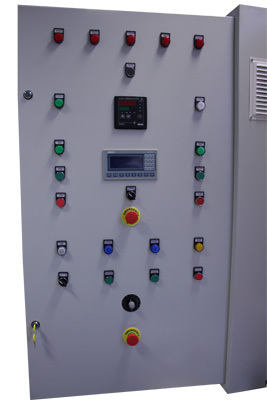

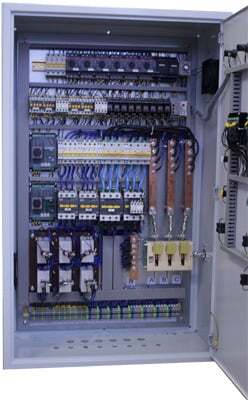

3. Щит управления печью полимеризации
В щите управления предусмотрены автоматические выключатели и автоматы защиты электродвигателей и электронагревателей от коротких замыканий и перегрузок.
Для управления работой электронагревателями  в щите управления.
Установлены два терморегулятора  ТРМ210-Щ1-ИР, реализовано плавное управление нагревом с помощью блока управления симисторами БУСТ. Силовая часть регулируемых ТЭНов управляется через симисторы.
Контроль работы вентиляторов охлаждения щита управления осуществляется с помощью термостата, установленного в верхней части щита управления.
Щит управления обеспечивает работу камеры сушильной РПЕ 336.000.00.00.000 в части полимеризации порошковых покрытий:

• Включение и контроль работы вентиляторов,выброса и тепловых завес
• Управление и контроль работы электронагревателей ( по 3 зонам) для поддержания установленного температурного режима ( в диапазоне от 20 до 220 гр.С)
• Выдачу выходных внешних релейных сигналов

4. Щит управления тоннелем подготовки поверхности
В щите управления предусмотрены автоматические выключатели и автоматы защиты электродвигателей и электронагревателей от коротких замыканий и перегрузок.
Для управления работой электронагревателями в щитах управления установлен  терморегулятор ТРМ210-Щ1-ИР. Контроль работы вентиляторов охлаждения щита управления осуществляется с помощью термостата, установленного в верхней части щита управления.
Щит управления обеспечивает работу агрегата подготовки поверхности (в автоматическом режиме):

• Включение и управление работой насосов, вентиляторов выброса и тепловых завес
• Управление и контроль работы электронагревателей ( по 2 ваннам) для поддержания установленного температурного режима ( в диапазоне от 20 до 60 гр.С)
• Выдачу выходных внешних релейных сигналов
