Шкаф управления холодильной машиной

Устройство и принцип действия:

К блоку подводится 3-х фазное питание и нейтраль. Общее питание подается через автоматический выключатель.
Блок управления обеспечивает поддержание температуры внутри холодильной системы.
Для измерения температуры используется термосопротивление дТС014-50М.В3.20. Непосредственно измерение производит ПИД-регулятор ТРМ210, который входит в состав шкафа и располагается на дверце блока управления.
Блок управления имеет два режима – автоматический и ручной, которые задаются при помощи кнопок на панели преобразователя частоты ПЧВ204.
В автоматическом режиме ПИД-регулятор ТРМ210 измеряет температуру с датчика дТС014 и в зависимости от температуры по ПИД-закону выдает аналоговый сигнал 4…20мА вход на преобразователя частоты ПЧВ, за счет чего ПЧВ изменяет частоту вращения двигателя холодильной машины.
Для входа в автоматический режим требуется нажать на панели ПЧВ кнопку «пуск дист»,  при этом включится регулирование на ТРМ210.
Для перехода в ручной режим,  требуется нажать на панели управления преобразователя частоты ПЧВ, кнопку «Стоп» (если двигатель был включен), затем нажать кнопку «Пуск ручн», при этом преобразователь частоты ПЧВ будет откликаться только на управление с его панели, не реагируя на внешние команды с ТРМ210.
В ручном режиме изменение частоты оборотов двигателя задаются потенциометром на панели преобразователя частоты.
В аварийных случаях, блок отключает двигатель холодильной машины и требуется,  после устранения аварийной ситуации,  нажать синюю кнопку «Сброс аварий».
Дополнительный выход ТРМ210 дает возможность включиться ХМ только в случае, если температура в рабочем диапазоне.
Измерение и регулирование давления осуществляется двумя независимыми регуляторами ТРМ202, на которые выводится давление воды,  давление на входе/выходе холодильной машины.
В случае недостаточного давления водопровода, один из ТРМ202 выдает аварийный сигнал и останавливает холодильную машину.

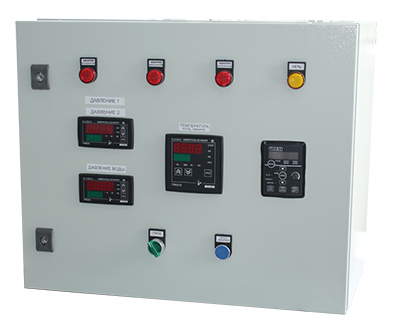

На лицевой части блока находится индикатор наличия напряжения в сети (желтая лампа) и индикаторы состояния холодильной машины (зеленая лампа, встроенная в переключатель), лампы аварий, 3шт. (красный цвет). Также на дверце располагается синяя кнопка сброса аварий.

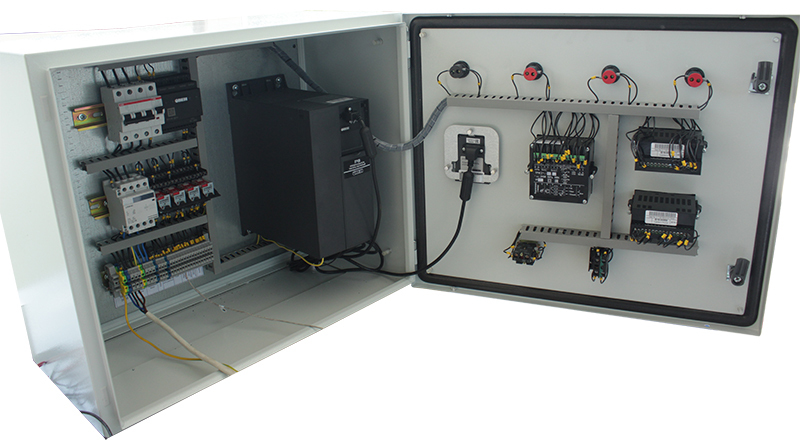

В блоке предусмотрено место для установки преобразователя частоты. Включение/выключение преобразователя частоты осуществляется путем поворота переключателя (два положения). Для удобства обслуживания, панель управления преобразователя частоты, вынесена наружу.

Технические характеристики:
