Шкаф управления сушильными камерами

Шкаф управления сушильными камерами для мониторинга и регулирования температуры в сушильной камере за счет включения/выключения клапана подачи воды

Напряжение питания: ~380 В
Количество фаз: 3
Максимальный ток нагрузки: 32 А
Исполнение: IP54
Габаритные размеры: 500×400×220 мм

Дата реализации: Июль 2016 г.

Доставка по России
Оплата

Описание
Отзывы (0)

Шкаф управления сушильными камерами (далее «блок») предназначен для мониторинга и регулирования температуры в сушильной камере за счет включения/выключения клапана подачи воды

Устройство и принцип действия:

К блоку подводится 3-х фазное питание, нейтраль и заземление. Общее питание подается через кулачковый выключатель.
Измерение температуры и подача сигнала на открытие клапана (в автоматическом режиме), осуществляется двумя регуляторами ТРМ1. Для измерения температуры к ТРМ1 подключается термосопротивления типа дТС. Температура в камерах выводится на лицевой части блока.
Так же блок имеет функцию ручного управления клапаном путем перехода специальным переключателем в ручной режим и включением/выключением отдельным переключателем.
В случае подачи напряжения на клапан загорается зеленая лампа «клапан вкл».

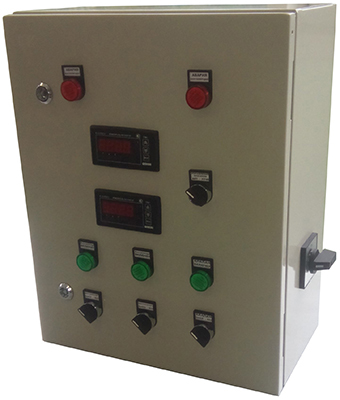

На дверце блока находятся переключатели включения/выключения вентиляторов, о включенном состоянии вентиляторов сигнализируют зеленые лампы.
Так же, на лицевой части блока находится индикаторы аварий: красные лампы сигнализируют о неисправности вентилятора/вентиляторов (срабатывает мотор-автомат).

Технические характеристики:

Параметр	Значение
Напряжение питания	~380 В
Количество фаз	3
Максимальный ток нагрузки	32 А
Исполнение	IP54
Габаритные размеры	500×400×220 мм

Версия: 2016-07-22-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	14.07.2016	0.04 Мб
