Характеристика выходных контактов 3-4, 5-6:
| Коэффициент мощности | Макс. ток при U ~250 В
| Макс. мощн. | Макс. напр.
| Макс. ток при U =30 В
|
| Cos φ = 0,4
Cos φ = 1,0 | 2 A
5 A | 2000 ВА | 440 В | 3 А |
Технические характеристики:
| Параметр
| Значение |
| Номинальное напряжение | 100 В |
| Частота сети | 45...55 Гц
|
| Диапазон регулирования уставки по Umin: 100 − (от 5 В до 50 В) | −(5...50) В |
| Диапазон регулирования уставки по Umах: 100 + (от 5 В до 50 В) | +(5...50) В |
| Диапазон регулирования уставки по Umах/Umin: 100 + (от 5 В до 50 В) | +(5...50) В |
| Диапазон регулирования времени срабатывания | 0,1...10 с
|
| Мин. время срабатывания при достижении пороговых значений | ≤ 0,1 с
|
| Время готовности при подаче напряжения питания | ≤ 0,2...0,4 с
|
| Время возврата при восстановлении уровня напряжения | ≤ 0,2 с
|
| Гистерезис по напряжению (коэф. возврата):
- в режиме минимального напряжения: Uуст + (5...6) В - в режиме максимального напряжения: Uуст − (5...6) В - в режиме симметричных уставок: Uуст min + (5...6) В, Uуст mах − (5...6) В | ≥ 5...6 В |
| Погрешность определения порога срабатывания | До 3 В |
| Максимальный коммутируемый ток выходных контактов | 5 А |
| Коммутационный ресурс выходных контактов:
- под нагрузкой 5 А - под нагрузкой 1 А |
≥ 100 раз
≥ 1 млн раз |
| Минимальное напряжение, при котором сохраняется работоспособность реле, не более | ≤ 30 В |
| Максимальное напряжение, при котором сохраняется работоспособность реле, не менее | ≥ 200 В |
| Кратковременное максимально допустимое напряжения, при котором сохраняется работоспособность реле | 250 В |
| Потребляемая мощность (под нагрузкой) | ≤ 3,0 ВА |
| Вес | ≤ 0,15 кг
|
| Степень защиты:
- реле - клеммника |
ІР40
ІР20 |
| Монтаж | На DIN-рейку |
| Диапазон рабочих температур | −25...+55°C |
| Температура хранения | −45...+70°C |
| Климатическое исполнение | У3 |

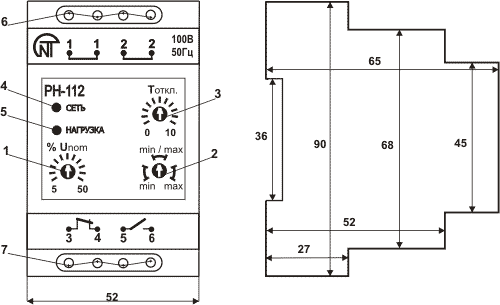

| Габаритные размеры
|
 |
