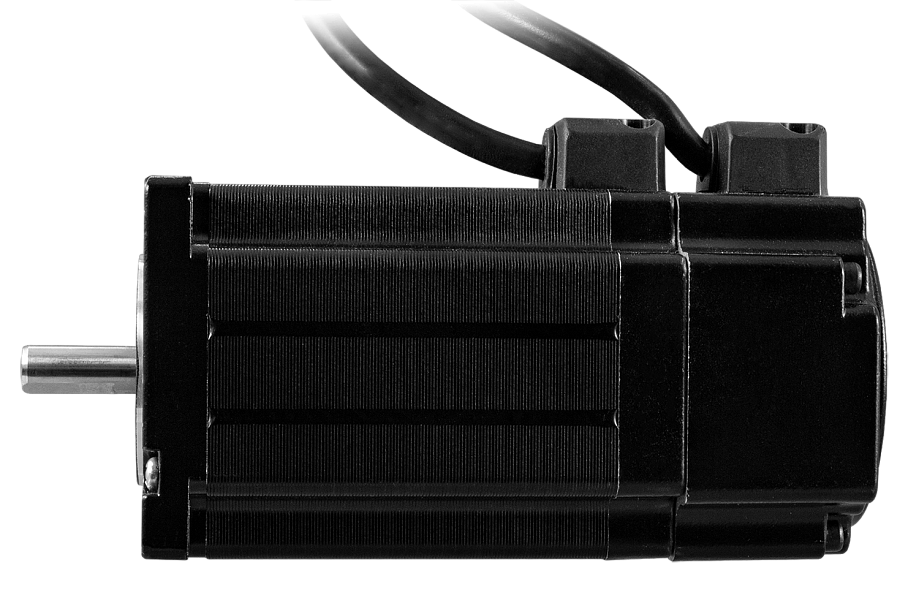

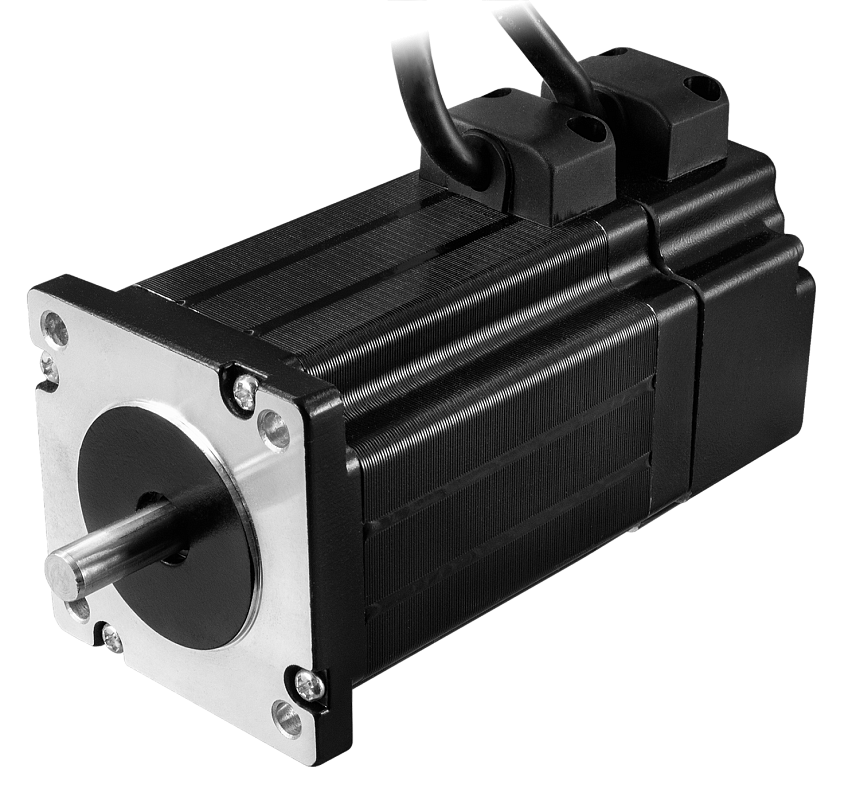

Шаговый двигатель с энкодером ШДГЭ-60

Прибор для преобразования электрических импульсов в дискретные механические перемещения

Крутящий момент на валу: 1…3,6 Н·м
Угловой шаг: 1,8°
Количество фаз: 2
Типоразмер NEMA: 24
Фланец: 60 мм
Разрешающая способность энкодера: 500 имп./об., 1000 имп./об.

В закладки

от 11 946 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Шаговый двигатель с энкодером ШДГЭ-60 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
Двигатель обеспечивает полный момент в режиме остановки
Возможность быстрого старта, остановки или реверсирования
Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Разрешающая способность энкодера	500 имп./об., 1000 имп./об.
Количество фаз	2
Типоразмер NEMA	24
Фланец	60 мм
Количество проводов	4

Модификации:

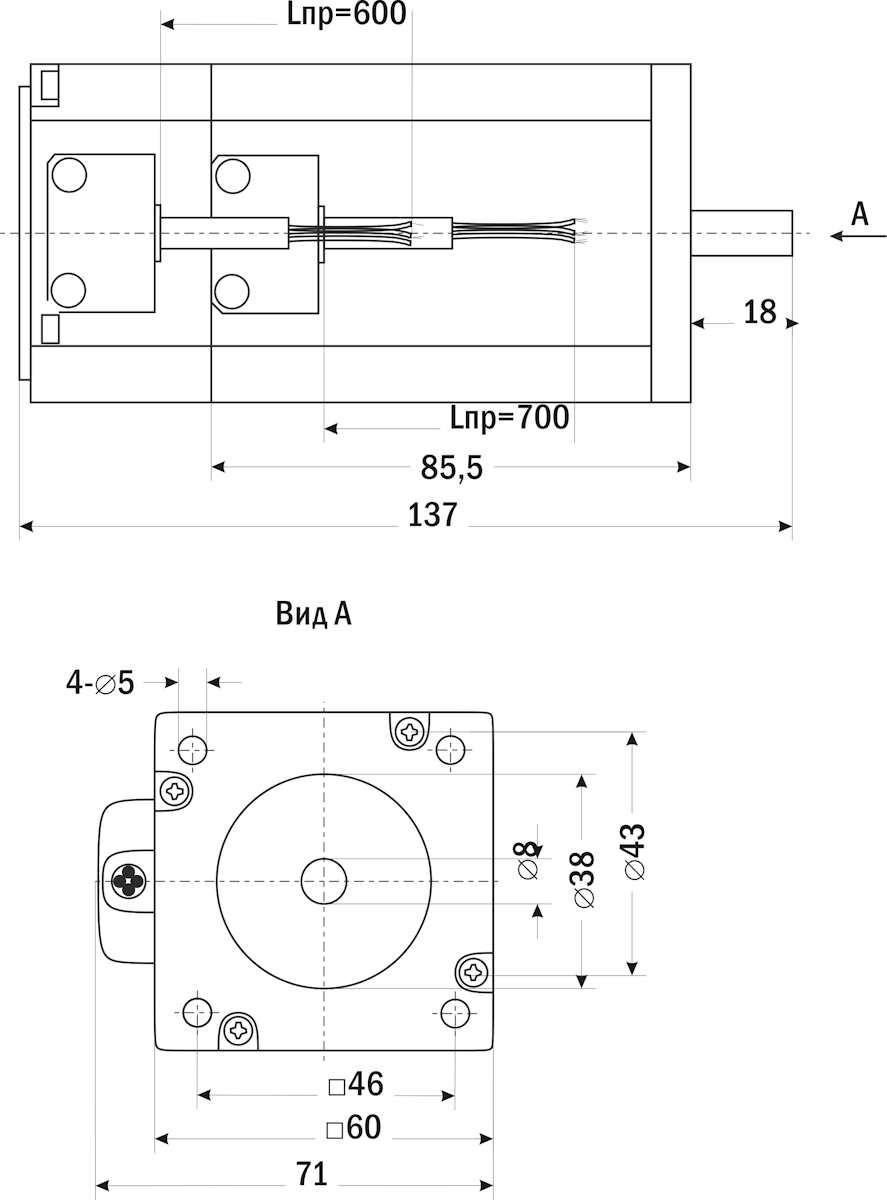

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГЭ-60.44,5-1/4	1	4	0,5	1,3	280	44,5
ШДГЭ-60.54,5-1,56/4	1,56	4	0,6	1,8	450	54,5
ШДГЭ-60.65,5-1,94/4	1,94	4	0,72	2,6	560	65,5
ШДГЭ-60.85,5-3,1/4	3,1	4	0,93	3,5	900	85,5
ШДГЭ-60.101,5-3,6/4	3,6	4	1,07	3,95	1130	101,5

Версия: 2017-12-13-КВА

Артикул	Крутящий момент на валу, Н*м	Срок поставки	Стоимость
1 1,56 1,94 3,1 3,6

Артикул	Модель	Крутящий момент на валу, Н*м	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Крутящий момент на валу, Н*м	Срок поставки	Стоимость
E94327	ШДГЭ - 60.85,5 - 3,1/4	3,1	Со склада	11946 руб. – +

Артикул	Модель	Крутящий момент на валу, Н*м	Срок поставки	Стоимость
E94324	ШДГЭ - 60.44,5 - 1/4	1	120 дней	14385 руб. – +
E94325	ШДГЭ - 60.54,5 - 1,56/4	1,56	120 дней	15125 руб. – +
E94326	ШДГЭ - 60.65,5 - 1,94/4	1,94	120 дней	16522 руб. – +
E94327	ШДГЭ - 60.85,5 - 3,1/4	3,1	Со склада	11946 руб. – +
E94328	ШДГЭ - 60.101,5 - 3,6/4	3,6	120 дней	19728 руб. – +
