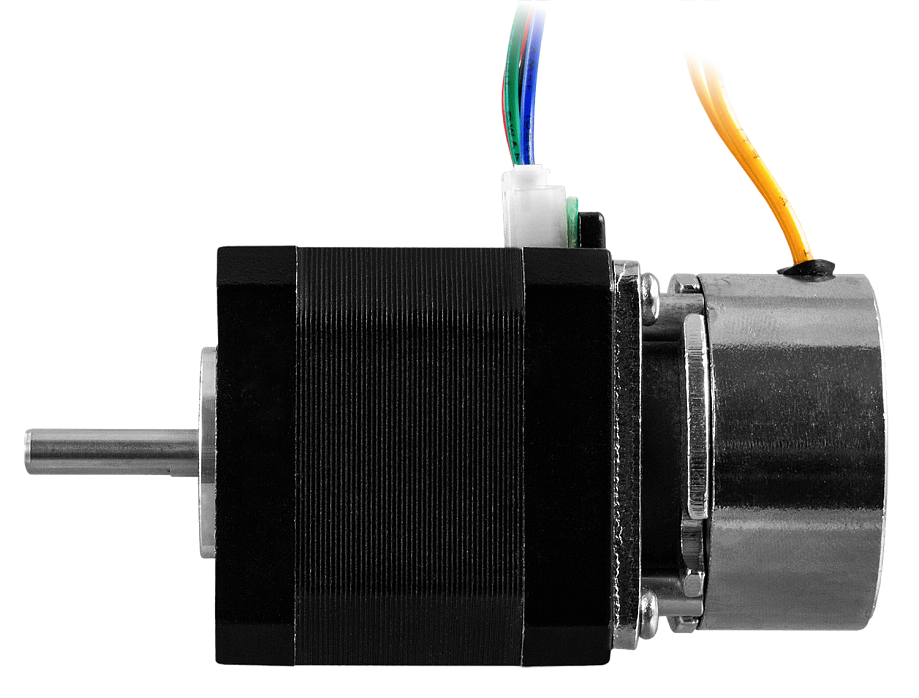

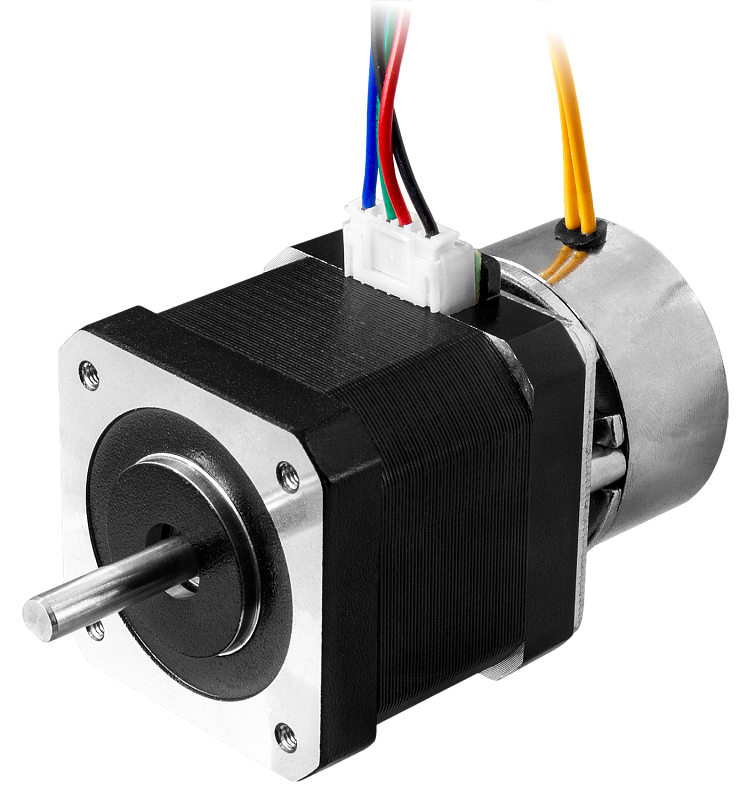

Шаговый двигатель с тормозом ШДГТ-42

Прибор для преобразования электрических импульсов в дискретные механические перемещения

Крутящий момент на валу: 0,31…0,89 Н·м
Угловой шаг: 1,8°
Количество фаз: 2
Типоразмер NEMA: 17
Фланец: 42 мм
Электромагнитный тормоз для фиксирования оси от перемещения при выключении станка, аварийных сбоях по питанию и т.д.

В закладки

от 5 864 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Шаговый двигатель с тормозом ШДГТ-42 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

Высокая точность позиционирования без необходимости в обратной связи
Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
Двигатель обеспечивает полный момент в режиме остановки
Возможность быстрого старта, остановки или реверсирования
Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Питание электромагнитного тормоза	=24 В
Количество фаз	2
Типоразмер NEMA	17
Фланец	42 мм
Количество проводов	4

Модификации:

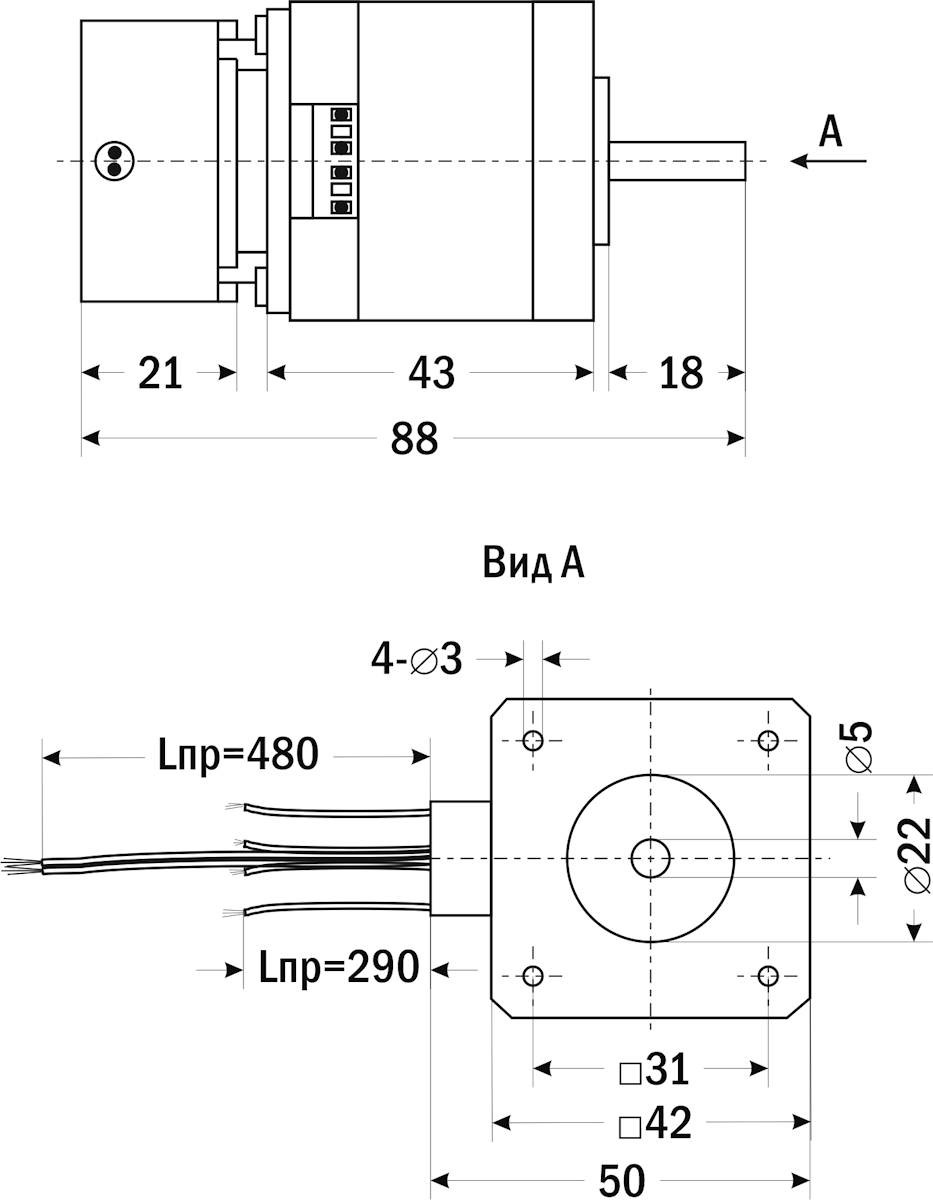

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГТ-42.33,5-0,31/1,4	0,31	1,4	2,3	3,8	36	33,5
ШДГТ-42.39,5-0,46/1,7	0,46	1,7	2,1	4	55	39,5
ШДГТ-42.47,5-0,6/1,96	0,6	1,96	1,9	4	73	47,5
ШДГТ-42.59,5-0,89/2,3	0,89	2,3	1,6	4	110	59,5

Версия: 2017-12-14-КВА

Артикул	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
0,31 0,46 0,6 0,89	1,4 1,7 1,96 2,3

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
K66821	ШДГТ - 42.39,5 - 0,46/1,7	0,46	1,7	Со склада	6028 руб. – +

Артикул	Модель	Крутящий момент на валу, Н*м	Номинальный ток, А/фаза	Срок поставки	Стоимость
K66820	ШДГТ - 42.33,5 - 0,31/1,4	0,31	1,4	120 дней	5864 руб. – +
K66821	ШДГТ - 42.39,5 - 0,46/1,7	0,46	1,7	Со склада	6028 руб. – +
K66822	ШДГТ - 42.47,5 - 0,6/1,96	0,6	1,96	120 дней	6412 руб. – +
K66823	ШДГТ - 42.59,5 - 0,89/2,3	0,89	2,3	120 дней	7014 руб. – +

Отзывы на этот товар пока отсутствуют.
