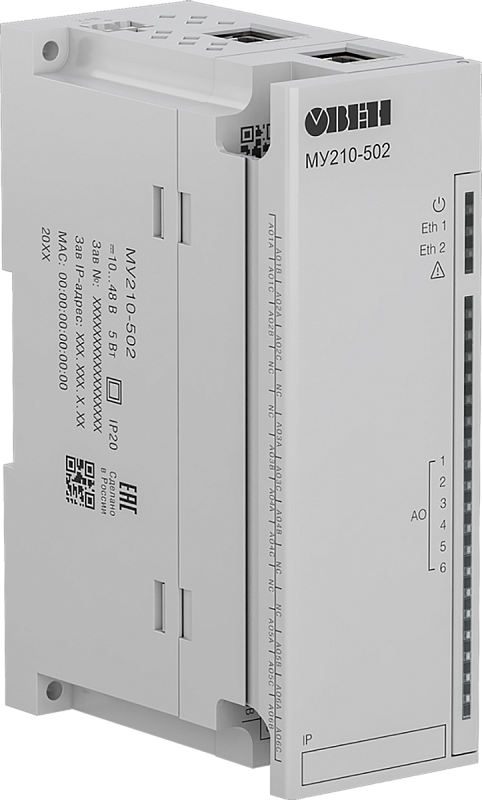

Модуль аналогового вывода (Ethernet) ОВЕН МУ210-502
Модуль предназначен для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
-
Количество выходов: 6
-
Тип аналоговых входных сигналов: 0…20 мА, 4…20 мА, 0...10 В
-
Погрешность преобразования: ±0,5%
-
Интерфейс: Ethernet
-
Монтаж: на DIN-рейку, на стену
МУ210-502 является аналогом ранее снятого с производства МУ210-501 и используются для расширения сигналов контроллера ОВЕН ПЛК210.
Особенности:
- 6 аналоговых выходов унифицированных сигналов 0…20 мА, 4…20 мА, 0…10 В с программным переключением
- Сдвоенный 2-портовый Ethernet – коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
- Широкий диапазон рабочих температур −40…+55°С
- Непрерывный профиль измерений во внутреннюю flash-память (архив)
- Непрерывный профиль измерений во внутреннюю flash-память (архив)
| Параметр | Значение |
| Количество выходов | 6
|
| Разрядность ЦАП | 12 бит |
| Тип выходного сигнала | 0…20 мА , 4…20 мА, 0…10 В |
| Гальваническая развязка между выходами | есть |
| Прочность гальванической изоляции | 1000 В
|
| Время прогрева ЦАП | 10 мин |
| Предел основной приведенной погрешности | ±0,5 % |
| Максимальная пульсация выходного сигнала |
25 мкА, 10 мВ |
| Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | ±0,5 % |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С | ±0,1 % |
| Защита от короткого замыкания на выходе |
есть
|
| Диагностика состояния выходов | есть
|
| Напряжение питания | =10...48 В (номинальное =24) |
| Потребляемая мощность | ≤ 5 Вт при питании =24 В |
| Защита от переполюсовки | есть |
| Габаритные размеры |
(42×124×83) ±1 мм
|
| Степень защиты | IP20
|
| Монтаж | на DIN-рейку, на стену |
| Средний срок службы | 10 лет |
| Вес | ≤ 400 г
|
| Температура окружающего воздуха | −40…+55 °С |
| Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % |
| Максимальный размер файла архива | 2 Кб |
| Максимальное количество файлов архива | 1000 |
| Минимальный период записи | 10 сек |
| Погрешность хода | при температуре +25 °С не более 3 секунды в сутки
при температуре -40 °С не более 10 секунд в сутки |
| Тип питания | батарея CR2032L |
| Время работы часов реального времени на одной батарее | 6 лет |

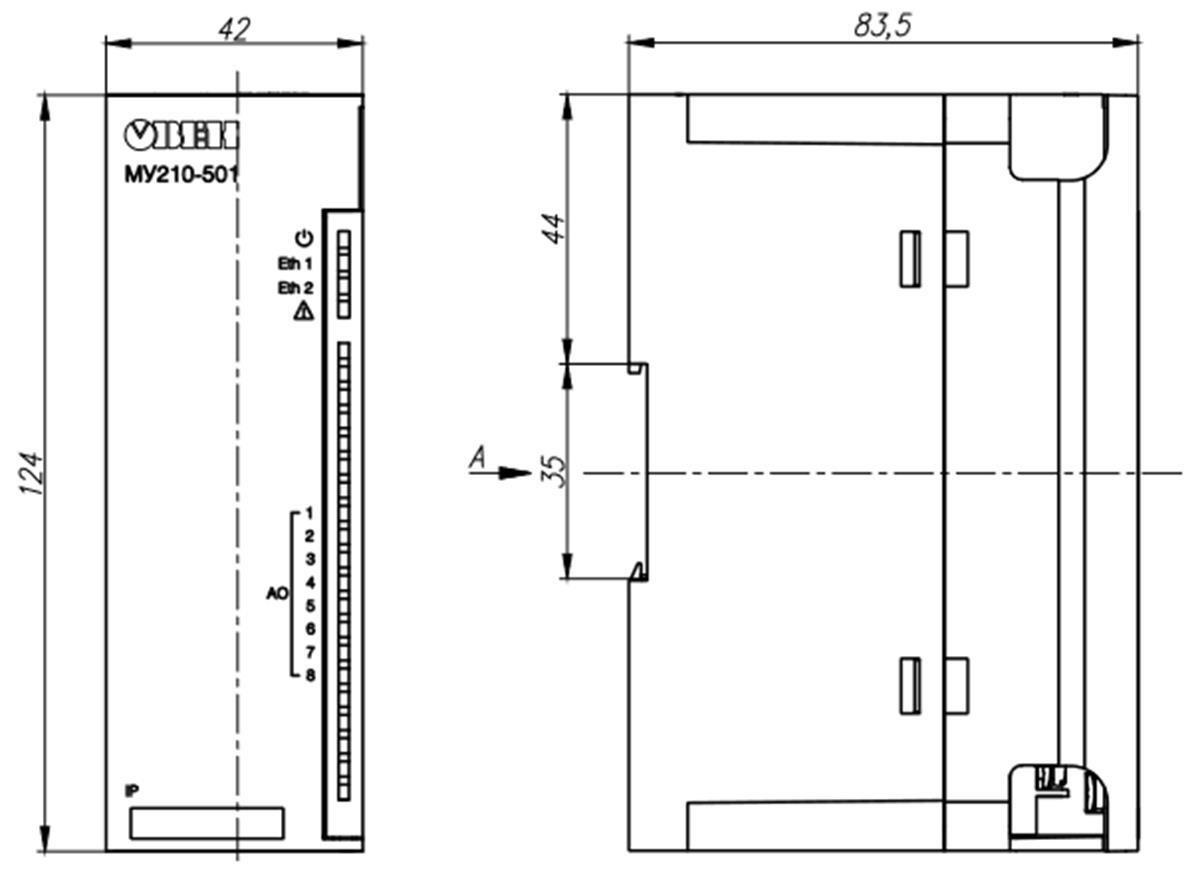

| Габаритные размеры |
 |
Версия: 2022-09-18-ШАР
