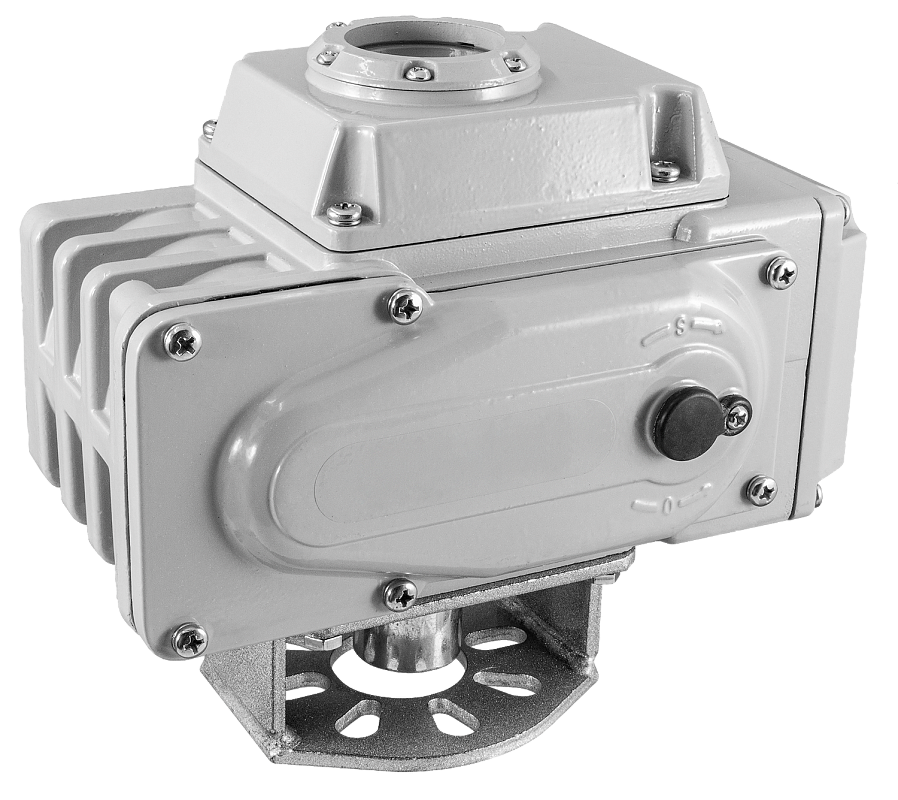

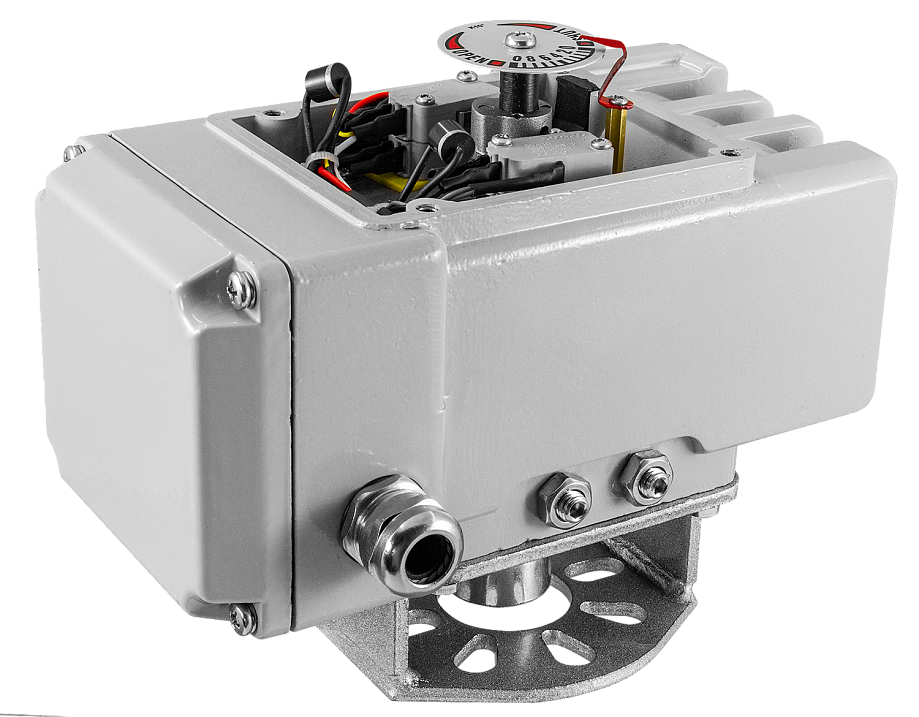

Электропривод поворотный для кранов ЭПР7

Привод для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.

Время поворота на 90°: 15...30 с
Крутящий момент: 50...250 Н∙м
Угол поворота выходного вала: 90° ± 10°
Присоединение по стандарту ISO 5211
Питание: ~220 В, =24 В

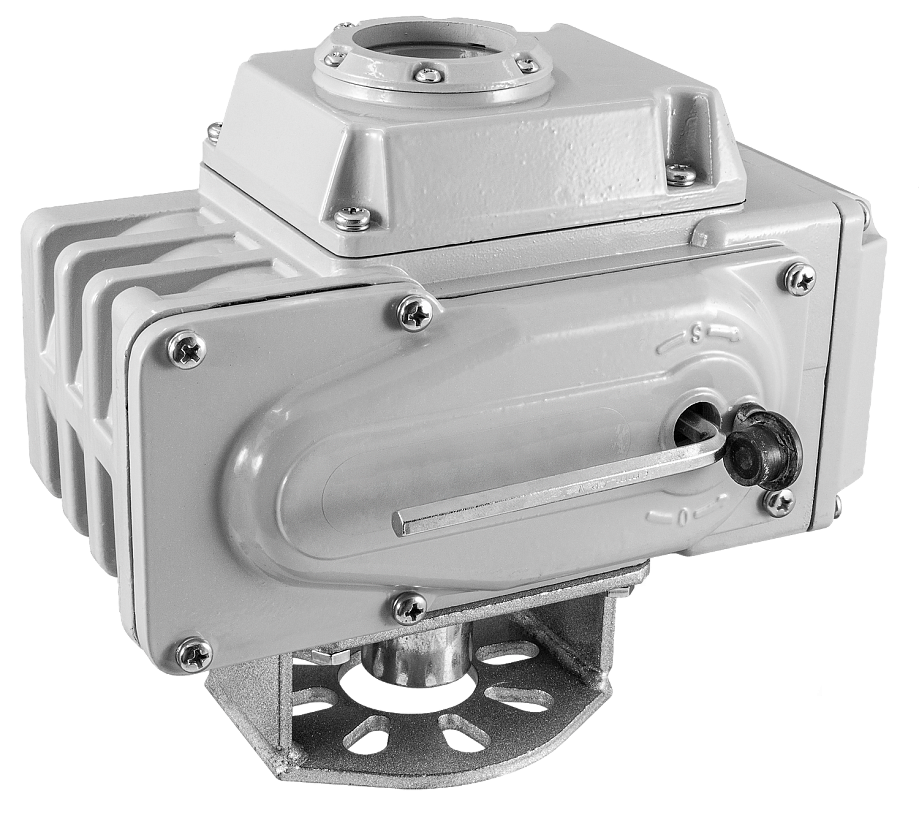

Ручной дублер, используемый в случае отказа электропитания или для настройки электропривода
Степень пылевлагозащиты: IP67

В закладки

от 22 958 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

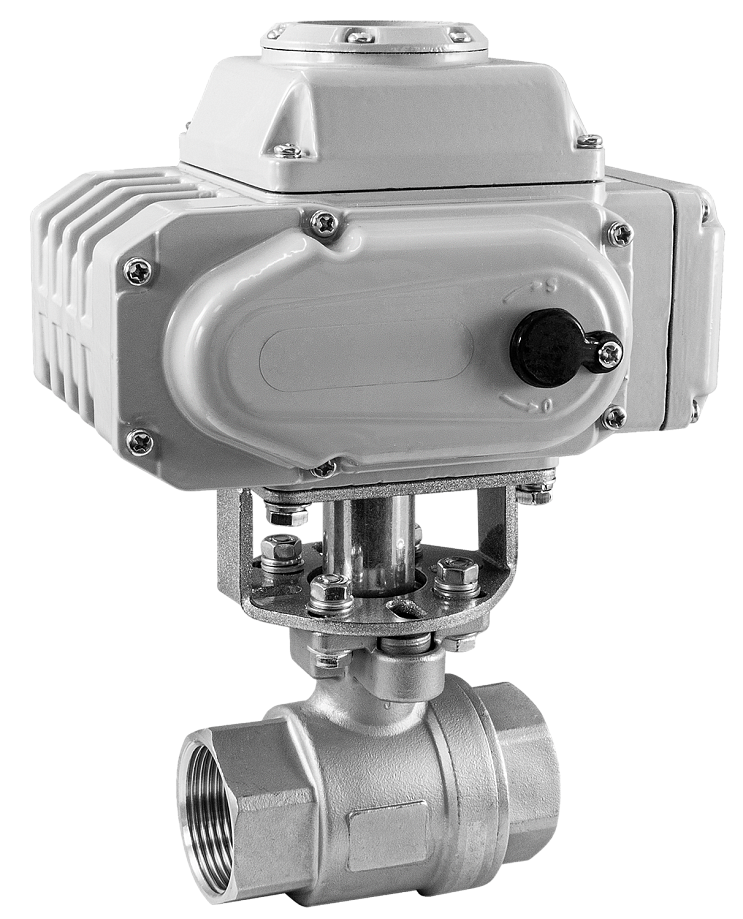

Электропривод поворотный ЭПР7 применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.

Особенности:

Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ

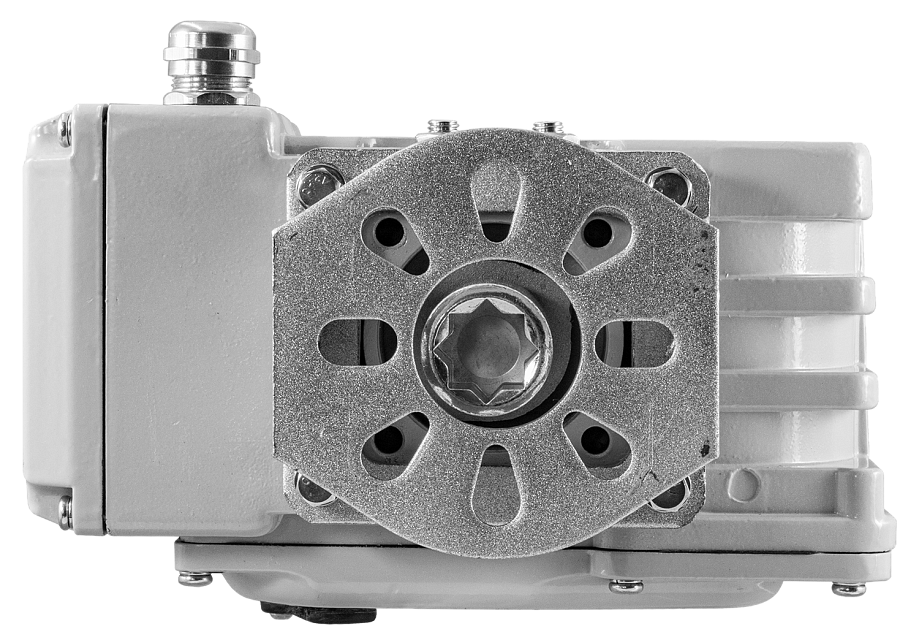

Привод устанавливается вертикально присоединением ISO 5211 вниз
Высокий крутящий момент
Встроенная защита от перегрева

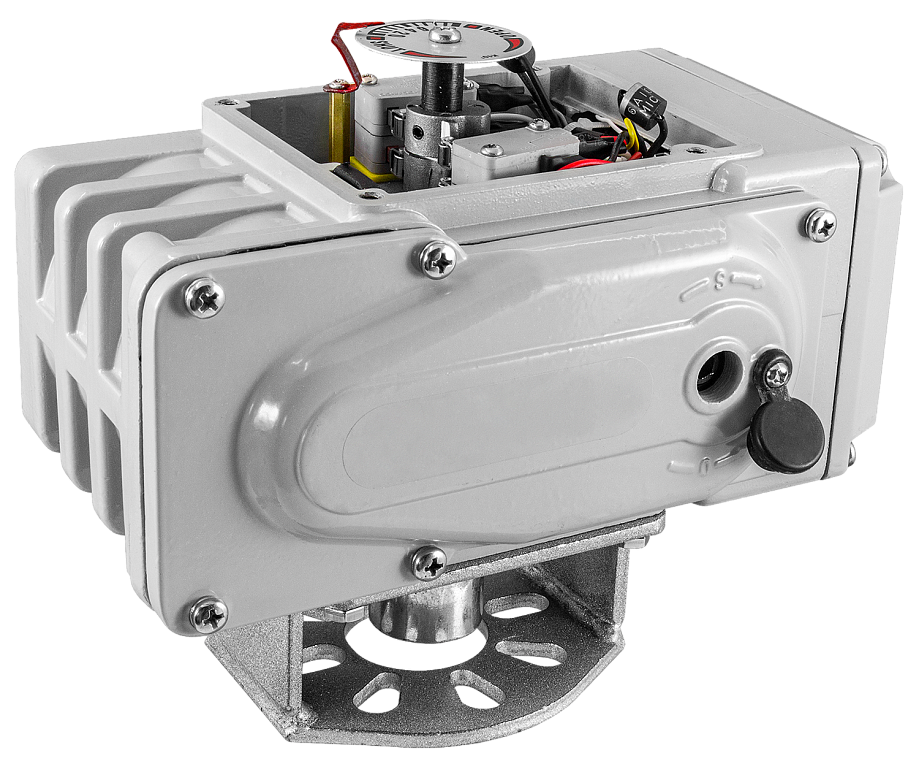

Конечные выключатели для отключения двигателя в крайних положениях

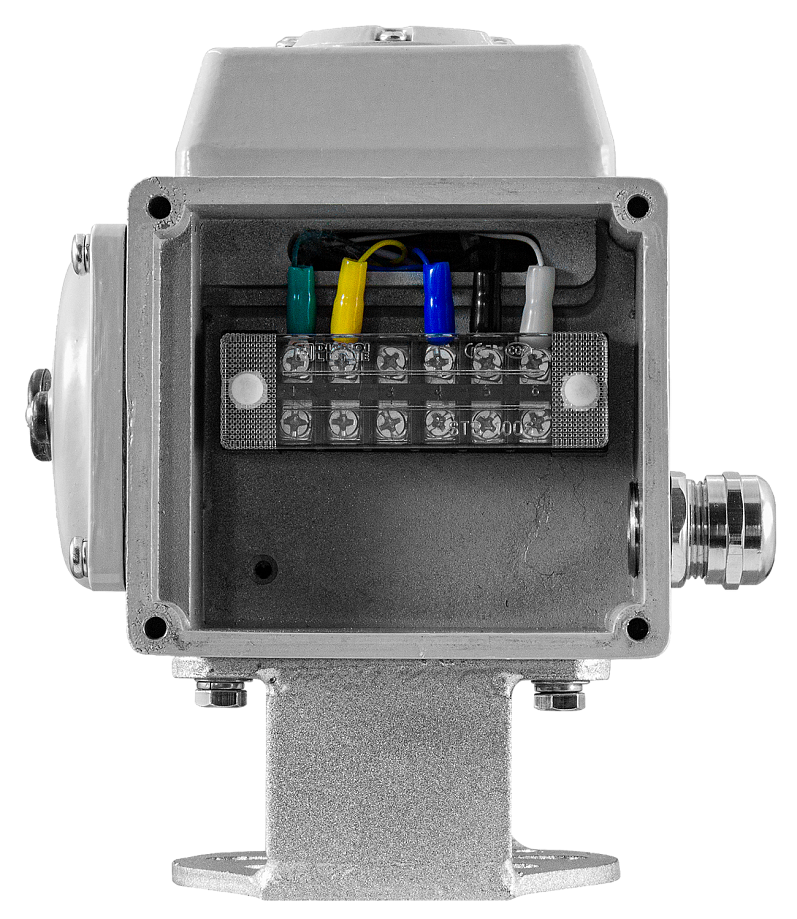

Отдельная цепь с конечными выключателями для подключения/отключения внешней нагрузки
Механическое ограничение поворота выходного вала (два настраиваемых упора)

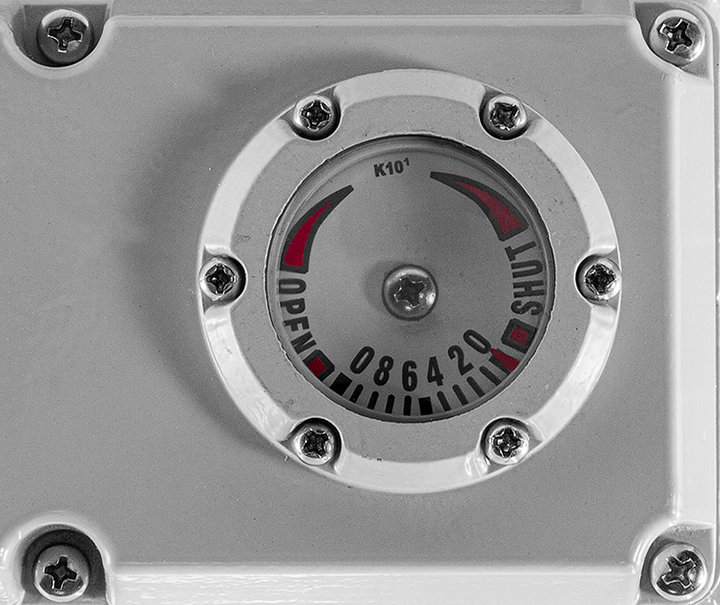

Индикатор положения затвора

Технические характеристики:

Параметр	Значение
Тип двигателя	Асинхронный
Питание	~220 B или =24 В
Время поворота на 90°	15 с для =24 В, 30 с для ~220 В
Угол поворота выходного вала	90° ± 10°
Механическое ограничение поворота выходного вала	2 настраиваемых упора
Защита от перегрева/рабочая температура двигателя	Встроенная термозащита: вкл. 120°C ± 5°C/откл. 97°C ± 5°C
Условия эксплуатации	−20...+70°C, ≤ 90%RH

Модификации:

Модель электропривода	Крутящий момент, Н∙м	Коммутационная способность конечных выключателей	Посадочный размер (с КМКУ и ПМКУ)		Вес, г
Модель электропривода	Крутящий момент, Н∙м	Коммутационная способность конечных выключателей	Квадрат	Глубина	Вес, г
ЭПР7-005	50	~5 A, 250 B	14×14	19	2566
ЭПР7-010	100	~10 A, 250 B	17×17	24	4513
ЭПР7-025	250	~10 A, 250 B	17×17	33	7560

Таблица выбора электропривода ЭПР7:

Модель привода	Ду крана/затвора КПР, мм
	-2	-3	-2Ф	-3Ф	-Т3-L, -T3-T	-Т3Ф	-Б7

ЭПР7-005	15-50				15-32	–	–
ЭПР7-010	25-80				25-50	50-65	50-100
ЭПР7-025	40-100				40-50	50-65	50-150

Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости – в комбинации с переходником «квадрат-квадрат» ПП44.

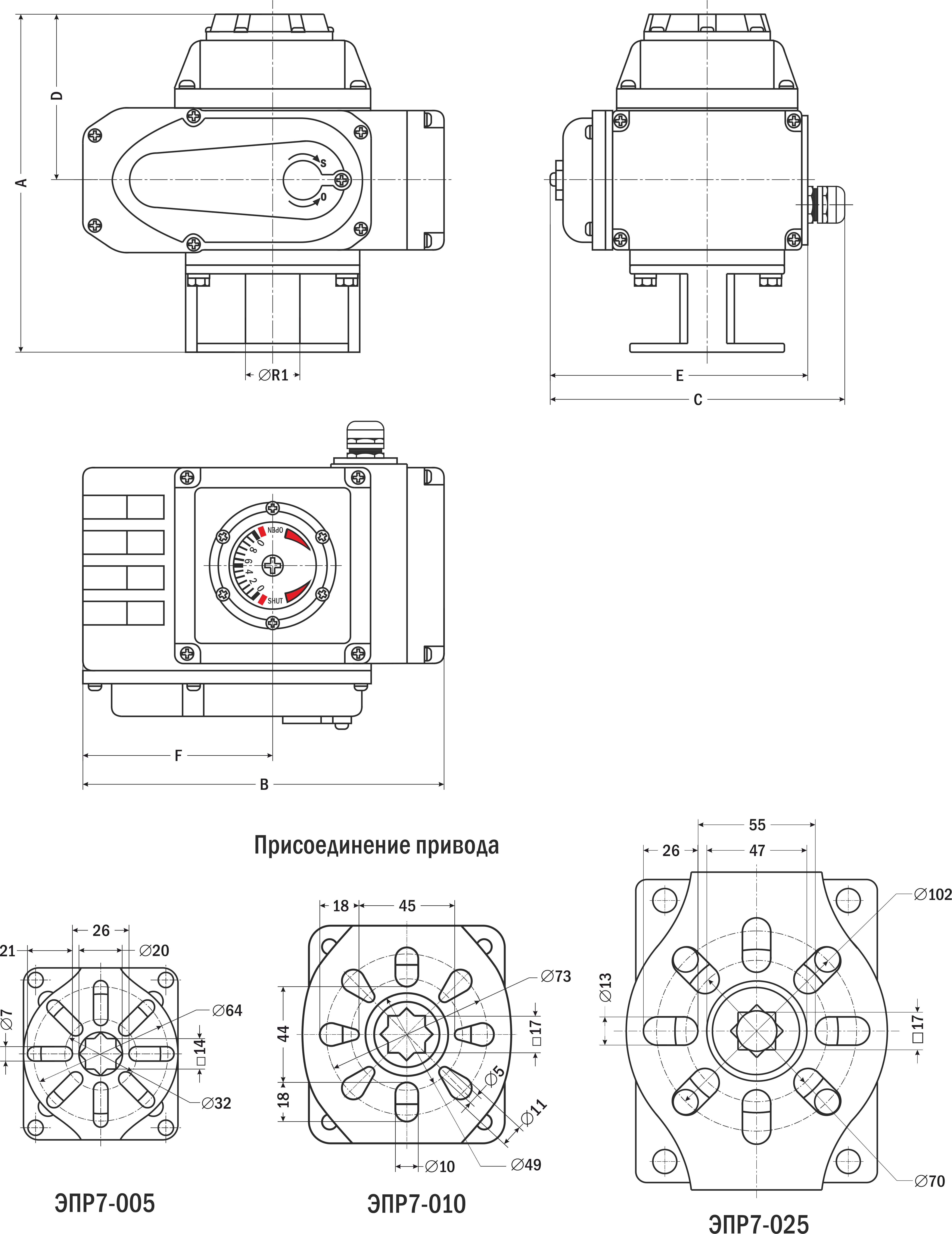

Габаритные размеры

Модель	Размеры, мм							Габаритные размеры, мм
Модель	A	B	C	D	E	F	∅R1	Габаритные размеры, мм
ЭПР7-005	152	166	140	74	122	82	25	152×166×140
ЭПР7-010	181	215	150	82	130	96	30	181×215×150
ЭПР7-025	220	260	175	93	155	124	40	220×260×175

Версия: 2024-12-02-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	02.12.2024	1.25 Мб

Артикул	Модель	Питание	Срок поставки	Стоимость
ЭПР7-005 ЭПР7-010 ЭПР7-025	~220 =24

Артикул	Модель	Питание	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Питание	Срок поставки	Стоимость
O44973	ЭПР7-005	~220	Со склада	22958 руб. – +
O44976	ЭПР7-005	=24	Со склада	25254 руб. – +
O44977	ЭПР7-010	=24	Со склада	31869 руб. – +

Артикул	Модель	Питание	Срок поставки	Стоимость
O44973	ЭПР7-005	~220	Со склада	22958 руб. – +
O44976	ЭПР7-005	=24	Со склада	25254 руб. – +
O44974	ЭПР7-010	~220	Под заказ к 2026.02.20	28971 руб. – +
O44977	ЭПР7-010	=24	Со склада	31869 руб. – +
O44975	ЭПР7-025	~220	Под заказ к 2026.02.20	41631 руб. – +
O44978	ЭПР7-025	=24	Под заказ к 2026.02.20	45793 руб. – +
