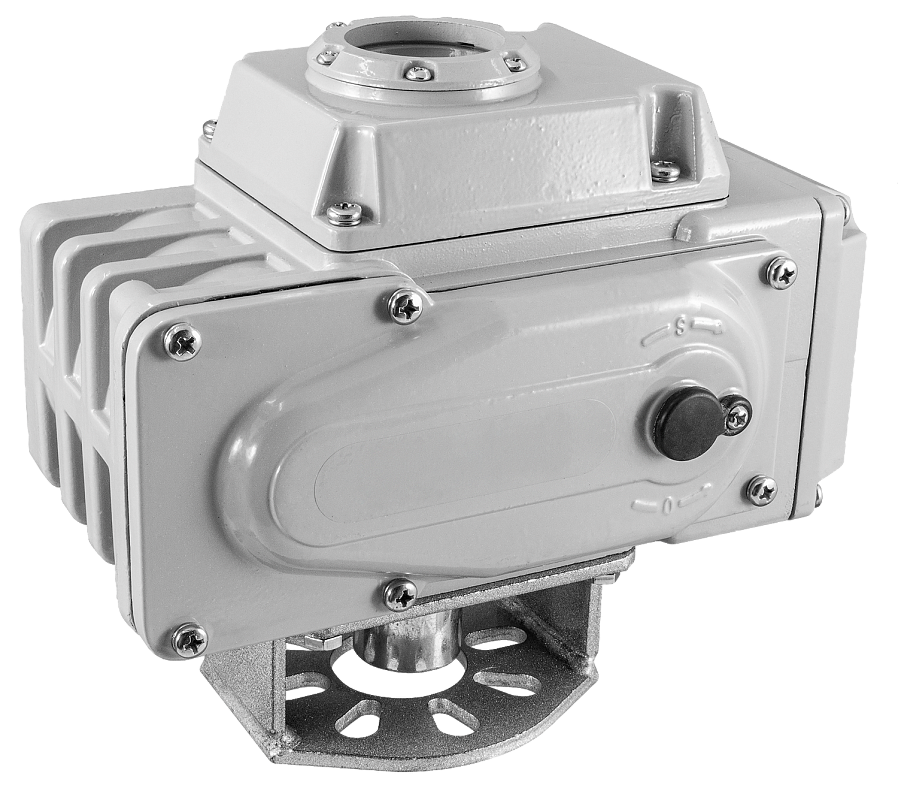

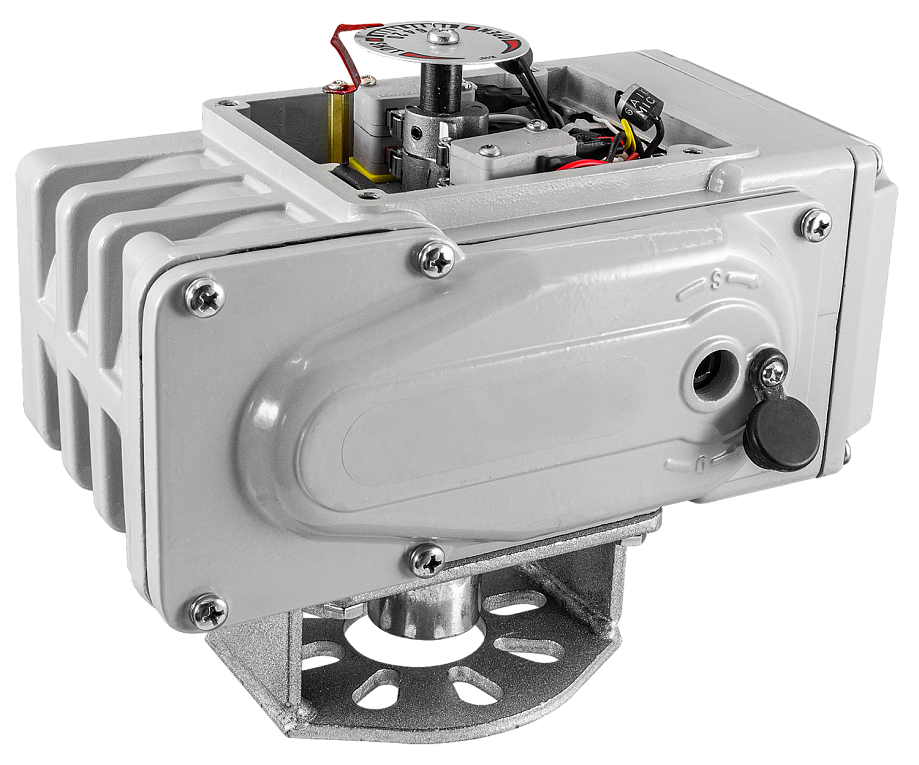

Электропривод поворотный для кранов ЭПР7У

Привод для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т.п.

Время поворота на 90°: 30 с
Крутящий момент: 50...250 Н∙м
Угол поворота выходного вала: 90° ± 10°
Присоединение по стандарту ISO 5211
Питание: ~220 В, =24В
Управление аналоговым токовым сигналом 4..20 мА
Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)

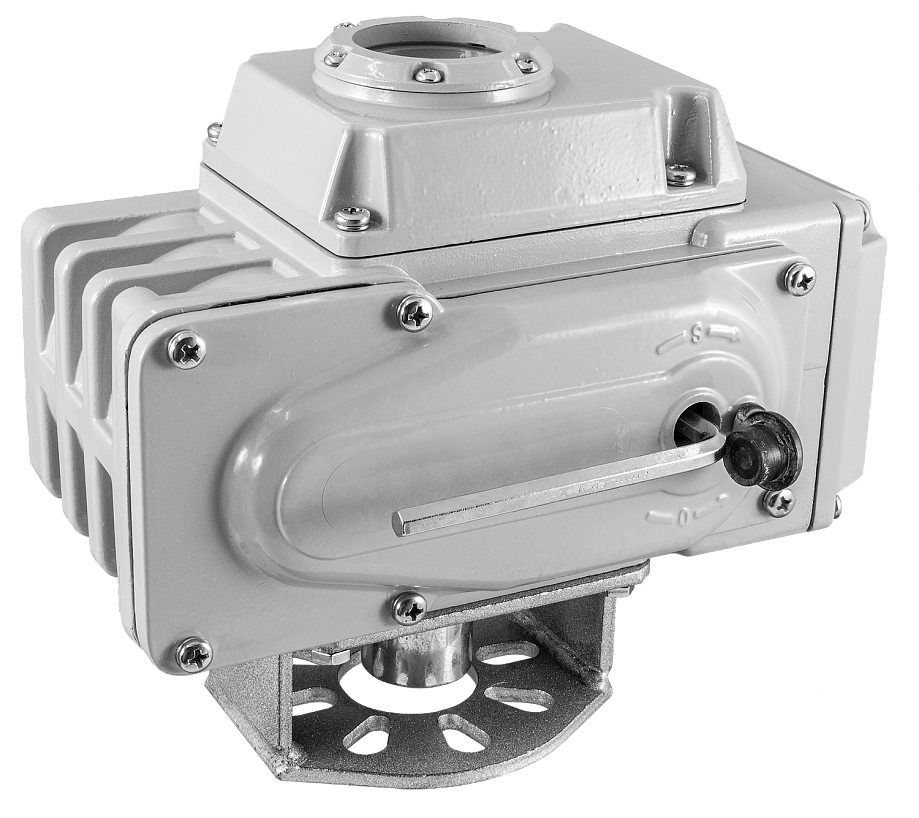

Ручной дублер, используемый в случае отказа электропитания или для настройки электропривода
Степень пылевлагозащиты: IP67

В закладки

от 41 179 руб. Наличие: Ожидается 2025.02.25 Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

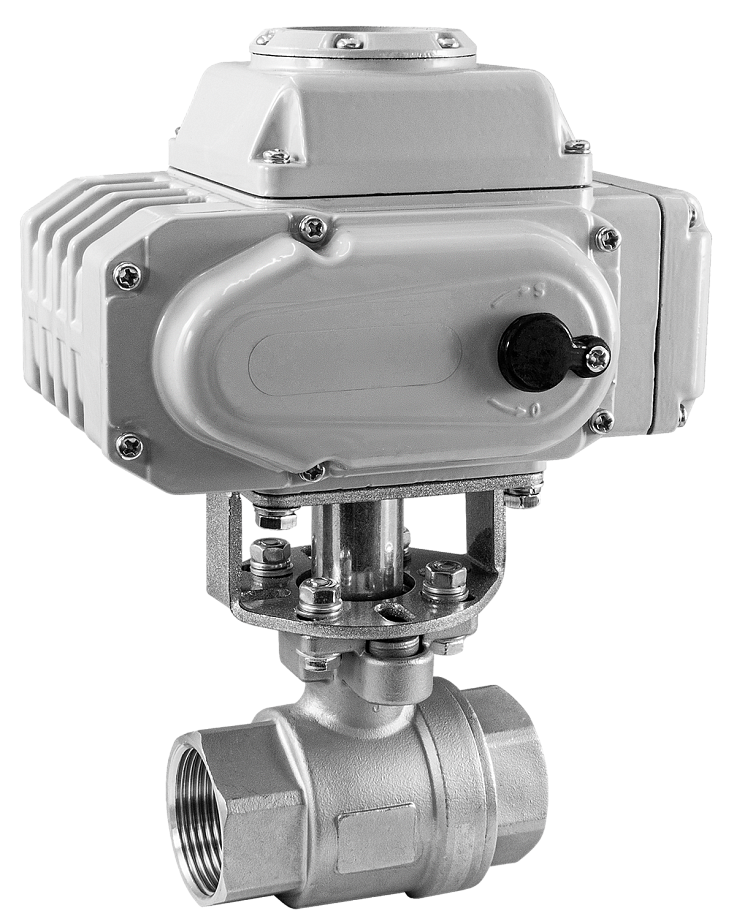

Электропривод поворотный ЭПР7У применяется для дистанционного и местного управления запорной арматурой таких типов, как кран шаровой, затвор поворотный и т. п.

Особенности:

Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ
Возможность управления положением вала кнопками «открыть»-«закрыть»

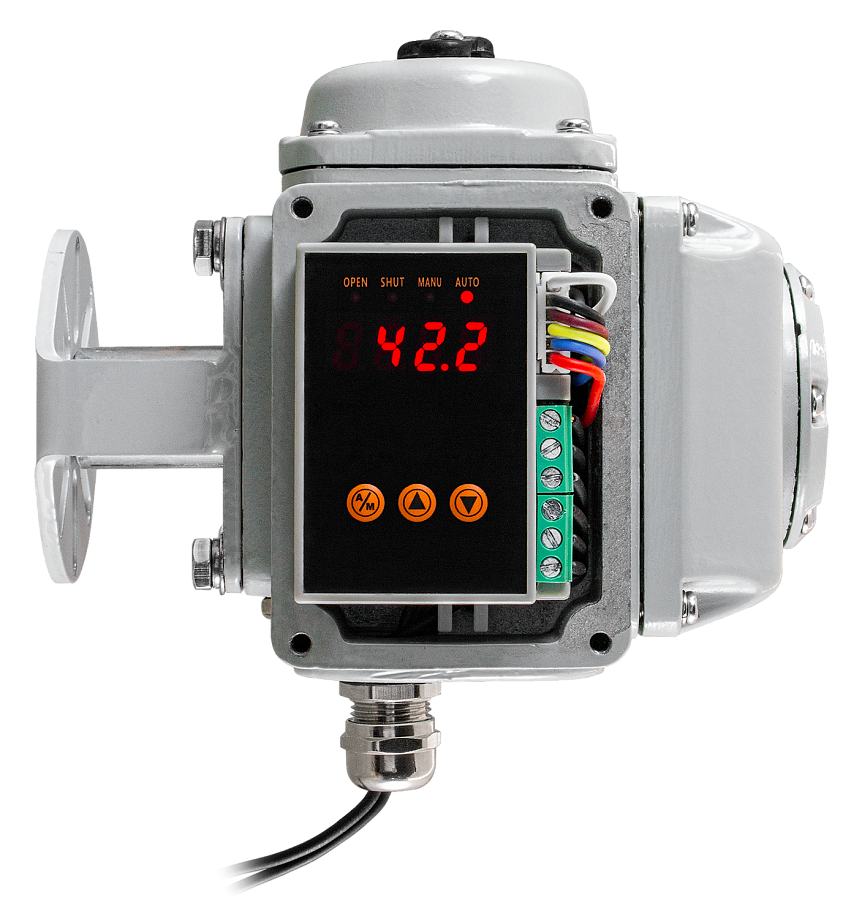

Контроллер с четырехразрядным СД-дисплеем (высота символов 10 мм)

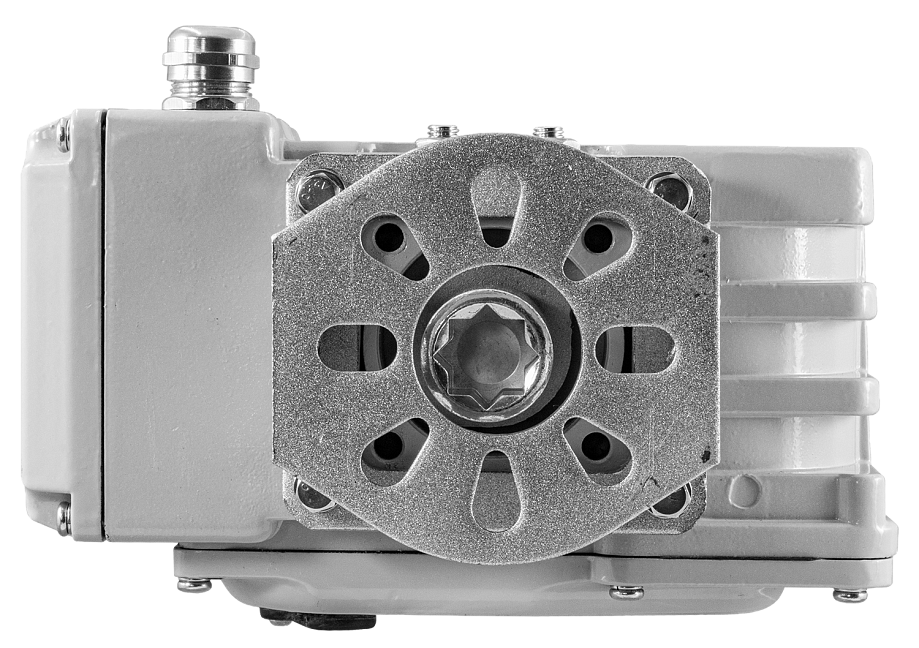

Привод устанавливается вертикально присоединением ISO 5211 вниз
Высокий крутящий момент
Встроенная защита от перегрева
Механическое ограничение поворота выходного вала (два настраиваемых упора)

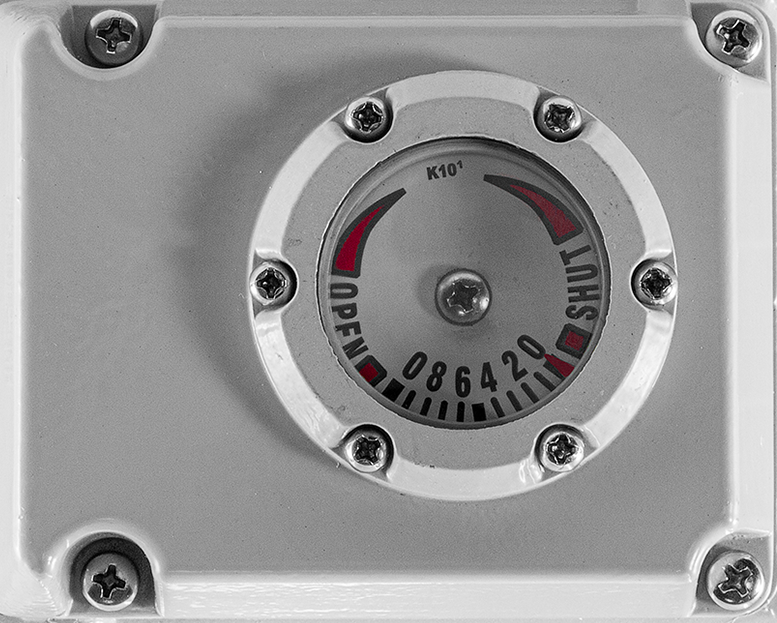

Индикатор положения затвора

Технические характеристики:

Параметр		Значение
Тип двигателя		Асинхронный
Питание		~220 B	=24 В
Время поворота на 90°		30 с	15 с
Управляющий сигнал		4...20 мА
Сигнал обратной связи		4...20 мА
Ток, мощность	ЭПР7У-005	170 мА, 37 ВА	1000 мА (пик.), 320 мА (раб.), 8 Вт
	ЭПР7У-010	340 мА, 72 ВА	1500 мА (пик.), 450 мА (раб.), 11 Вт
	ЭПР7У-025	400 мА, 85ВА	-
Угол поворота выходного вала		90° ± 10°
Механическое ограничение поворота выходного вала		2 настраиваемых упора
Защита от перегрева/рабочая температура двигателя		Встроенная термозащита: вкл. 120°C ± 5°C/откл. 97°C ± 5°C
Условия эксплуатации		−20...+70°C, ≤ 90%RH

Модификации:

Модель привода	Крутящий момент, Н∙м	Посадочный размер (с КМКУ и ПМКУ)		Вес, г
Модель привода	Крутящий момент, Н∙м	Квадрат	Глубина	Вес, г
ЭПР7У-005	50	14×14	19	2566
ЭПР7У-010	100	17×17	24	4513
ЭПР7У-025	250	17×17	33	7560

Таблица выбора электропривода ЭПР7У:

Модель привода	Ду крана/затвора КПР, мм
	-2	-3	-2Ф	-3Ф	-Т3-L, -T3-T	-Т3Ф	-Б7

ЭПР7У-005	15-50				15-32	–	–
ЭПР7У-010	25-80				25-50	50-65	50-100
ЭПР7У-025	40-100				40-50	50-65	50-150

Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости – в комбинации с переходником «квадрат-квадрат» ПП44.

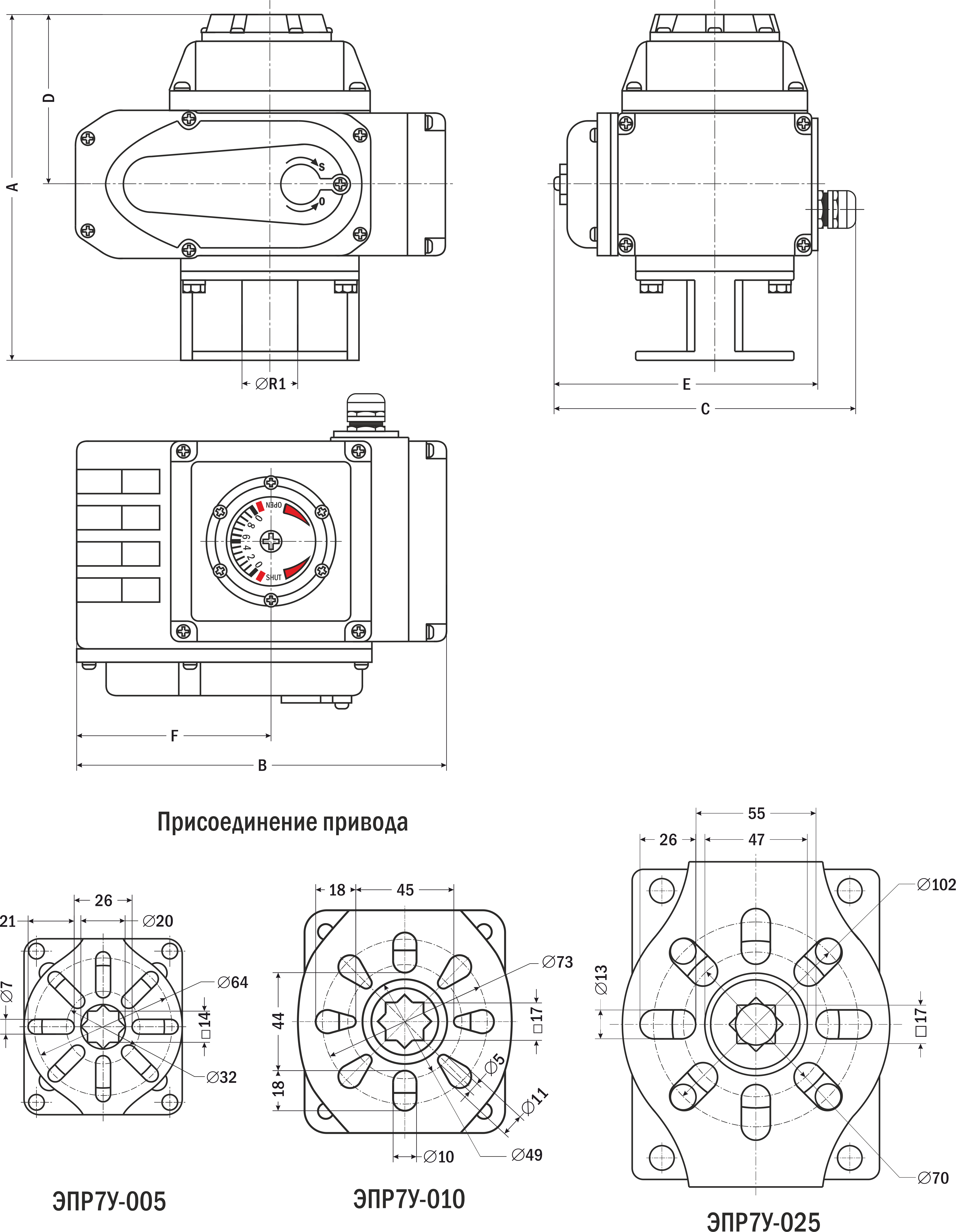

Габаритные размеры

Модель	Размеры, мм							Габаритные размеры, мм
Модель	A	B	C	D	E	F	∅R1	Габаритные размеры, мм
ЭПР7У-005	152	166	140	74	122	82	25	152×166×140
ЭПР7У-010	181	215	150	82	130	96	30	181×215×150
ЭПР7У-025	220	260	175	93	155	124	40	220×260×175

Версия: 2024-12-02-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	02.12.2024	1.25 Мб

Артикул	Модель	Питание, В	Срок поставки	Стоимость
ЭПР7У-005 ЭПР7У-010 ЭПР7У-025	~220 =24

Артикул	Модель	Питание, В	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Питание, В	Срок поставки	Стоимость
O60122	ЭПР7У-005	~220	Ожидается 2025.02.25	41179 руб. – +
O60123	ЭПР7У-010	~220	Ожидается 2025.02.25	47192 руб. – +
O60124	ЭПР7У-025	~220	Под заказ к 2026.02.20	59124 руб. – +
O60125	ЭПР7У-005	=24	Под заказ к 2026.02.20	43475 руб. – +
O60126	ЭПР7У-010	=24	Ожидается 2025.02.25	50090 руб. – +
O60127	ЭПР7У-025	=24	Под заказ к 2026.02.20	65924 руб. – +
