Главная - Продукция - Краны - Краны ISO5211 трехходовые с пневмоприводом - КПР-Т3-Т (T-тип) с пневмоприводом

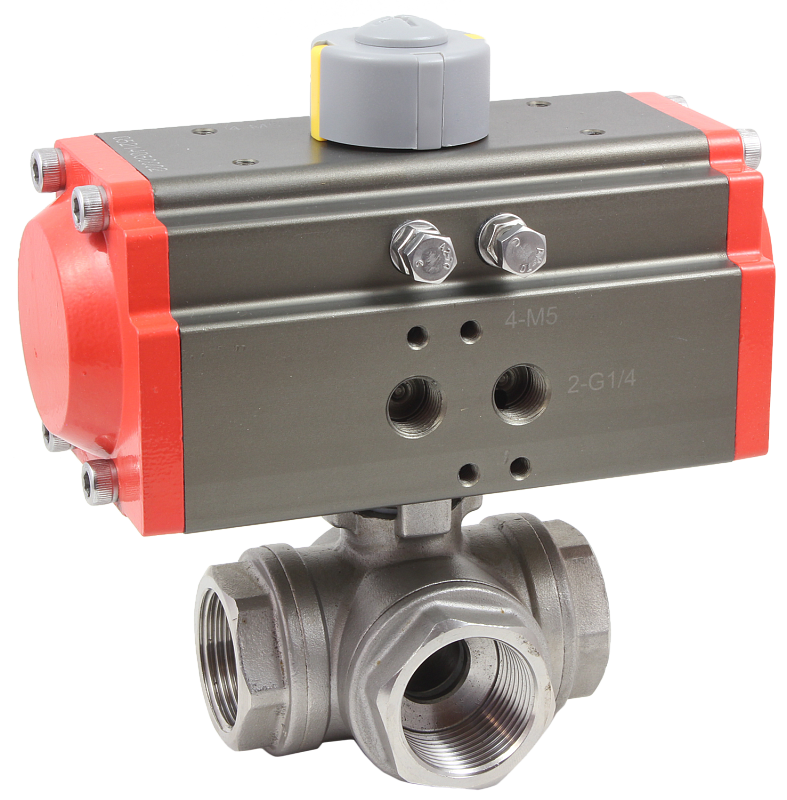

Кран шаровой трехходовой КПР-Т3-Т (T-тип) с пневмоприводом
Кран шаровой трехходовой с пневмоприводом для управления потоком рабочей среды в трубопроводе
- Тип: универсальный (Т-тип)
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...+150°С
- Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
- Диаметр условного прохода: 15...50 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½″...G2″

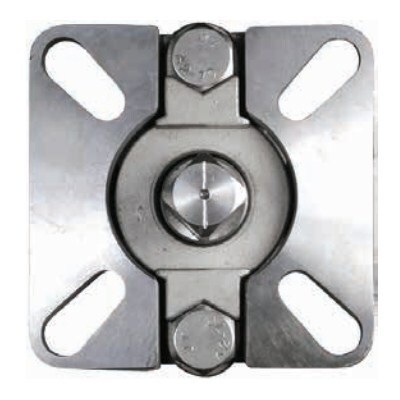

- Стандарт присоединения крана к приводу – ISO5211
- Модель пневмопривода: ППР1, ППР2
x
Способы оплаты
Кран шаровой трехходовой КПР-Т3-Т с пневмоприводом предназначен для управления потоком рабочей среды в трубопроводе
Модификации:
Расшифровка обозначения на примере крана КПР-Т3-Т-015/12-XYZ:
КПР-Т3-Т – модель крана.
015 – диаметр условного прохода.
12 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-Т
Версия: 2024-01-26-ЛВС
Особенности:
- Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
- Два исполнения привода
- Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
- Угол полного поворота: 90°
- Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
- Возможность установки на привод блока индикации положения БИП
- Бесшумная работа
- Долгий срок службы
| Параметр
| Значение
|
| Тип крана
| Т (универсальный) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус (крана)
|
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С
|
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
|
| Диаметр условного прохода | 15...50 мм |
| Присоединение крана
| Резьбовое G½"...G2" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель пневмопривода
| ППР1, ППР2 |
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-Т3-Т-015/12-GSP
| 15
| 20
| ½"
| 9×9
| 480
|
| КПР-Т3-Т-020/15-GSP
| 20
| 38
| ¾" | 9×9
| 680
|
| КПР-Т3-Т-025/18-GSP
| 25
| 69
| 1" | 11×11 | 1030
|
| КПР-Т3-Т-032/25-GSP
| 32
| 93
| 1¼" | 11×11
| 1950
|
| КПР-Т3-Т-040/32-GSP
| 40
| 144
| 1½" | 14×14 | 3270
|
| КПР-Т3-Т-050/38-GSP
| 50
| 229
| 2"
| 14×14
| 4320
|
КПР-Т3-Т – модель крана.
015 – диаметр условного прохода.
12 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-Т
| Схема работы
| ||||
| ||||
| Переключающий кран
| Смесительный кран
| |||
| A. Вход
В, С. Выходы | A. Выход
В, С. Входы | |||
 |  |  |  | |
| Положение 1 | Положение 2 | Положение 1 | Положение 2 | |

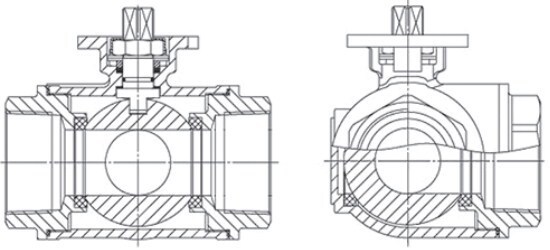

| Габаритные размеры
|
 |
| Модель
| Ду
| Дэф,
мм | G
| Размеры, мм
| |||||||||||
| A1
| E×E
| H
| h
| L
| L1
| L2 | M×M | ∅ N
| ∅ K
| ||||||
| КПР-Т3-Т-015/12
| 15
| 12
| ½" | 63,7
| 43×43
| 38
| 8,5
| 72
| 35
| 58
| 9×9
| 36 (F03)
| 42 (F04) | ||
| КПР-Т3-Т-020/15
| 2
| 15
| ¾" | 69
| 43×43
| 41
| 9
| 81,7
| 40
| 62
| 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-Т-025/18
| 25
| 18
| 1" | 83,4
| 48×48 | 49
| 12
| 89,3
| 44
| 69
| 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-Т-032/25
| 32
| 25
| 1¼" | 100
| 48×48
| 56
| 11
| 127
| 62
| 94
| 11×11 | 42 (F04)
| 50 (F05) | ||
| КПР-Т3-Т-040/32
| 40
| 32
| 1½" | 121,5
| 68×68
| 67
| 16
| 137,4
| 69
| 107
| 14×14 | 50 (F05) | 70 (F07) | ||
| КПР-Т3-Т-050/38
| 50
| 35
| 2" | 138
| 68×68
| 75
| 16
| 154
| 77
| 120
| 14×14 | 50 (F05)
| 70 (F07)
| ||
Версия: 2024-01-26-ЛВС
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.09.2024 | 1 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул | Диаметр условного прохода, мм | Тип привода | Модель привода ППР1 | Модель привода ППР2 | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| Артикул | Диаметр условного прохода, мм | Тип привода | Модель привода ППР1 | Модель привода ППР2 | Срок поставки | Стоимость |
|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Свойства | Срок поставки | Стоимость | |||
|---|---|---|---|---|---|---|
| Артикул | Свойства | Срок поставки | Стоимость | |||
|---|---|---|---|---|---|---|
| Артикул | Диаметр условного прохода, мм | Тип привода | Модель привода ППР1 | Модель привода ППР2 | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O05328 | 15 | Одностороннего действия | ППР1-040 | Нет | Со склада (комплектация 1..72 часа) | 9496 руб. |
| O05330 | 15 | Одностороннего действия | ППР1-052 | Нет | Со склада (комплектация 1..72 часа) | 11938 руб. |
| O05333 | 15 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 13968 руб. |
| O05310 | 15 | Двустороннего действия | Нет | ППР2-032 | Со склада (комплектация 1..72 часа) | 8523 руб. |
| O05311 | 15 | Двустороннего действия | Нет | ППР2-040 | Со склада (комплектация 1..72 часа) | 9496 руб. |
| O05314 | 15 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 10396 руб. |
| O05329 | 20 | Одностороннего действия | ППР1-040 | Нет | Со склада (комплектация 1..72 часа) | 10692 руб. |
| O05331 | 20 | Одностороннего действия | ППР1-052 | Нет | Со склада (комплектация 1..72 часа) | 13134 руб. |
| O05334 | 20 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 15164 руб. |
| O05312 | 20 | Двустороннего действия | Нет | ППР2-040 | Со склада (комплектация 1..72 часа) | 10692 руб. |
| O05315 | 20 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 11592 руб. |
| O05318 | 20 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 13392 руб. |
| O05332 | 25 | Одностороннего действия | ППР1-052 | Нет | Со склада (комплектация 1..72 часа) | 15152 руб. |
| O05335 | 25 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 17182 руб. |
| O05338 | 25 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 19408 руб. |
| O05313 | 25 | Двустороннего действия | Нет | ППР2-040 | Со склада (комплектация 1..72 часа) | 12710 руб. |
| O05316 | 25 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 13610 руб. |
| O05319 | 25 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 15410 руб. |
| O05336 | 32 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 22414 руб. |
| O05339 | 32 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 24640 руб. |
| O05342 | 32 | Одностороннего действия | ППР1-083 | Нет | Со склада (комплектация 1..72 часа) | 26014 руб. |
| O05317 | 32 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 18842 руб. |
| O05320 | 32 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 20642 руб. |
| O05323 | 32 | Двустороннего действия | Нет | ППР2-075 | Со склада (комплектация 1..72 часа) | 22355 руб. |
| O05337 | 40 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 27646 руб. |
| O05340 | 40 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 29872 руб. |
| O05343 | 40 | Одностороннего действия | ППР1-083 | Нет | Со склада (комплектация 1..72 часа) | 31246 руб. |
| O05321 | 40 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 25874 руб. |
| O05324 | 40 | Двустороннего действия | Нет | ППР2-075 | Со склада (комплектация 1..72 часа) | 27587 руб. |
| O05326 | 40 | Двустороннего действия | Нет | ППР2-083 | Со склада (комплектация 1..72 часа) | 28531 руб. |
| O05341 | 50 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 34804 руб. |
| O05344 | 50 | Одностороннего действия | ППР1-083 | Нет | Со склада (комплектация 1..72 часа) | 36178 руб. |
| O05345 | 50 | Одностороннего действия | ППР1-092 | Нет | Со склада (комплектация 1..72 часа) | 40832 руб. |
| O05322 | 50 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 30806 руб. |
| O05325 | 50 | Двустороннего действия | Нет | ППР2-075 | Со склада (комплектация 1..72 часа) | 32519 руб. |
| O05327 | 50 | Двустороннего действия | Нет | ППР2-083 | Со склада (комплектация 1..72 часа) | 33463 руб. |
| Артикул | Диаметр условного прохода, мм | Тип привода | Модель привода ППР1 | Модель привода ППР2 | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O05328 | 15 | Одностороннего действия | ППР1-040 | Нет | Со склада (комплектация 1..72 часа) | 9496 руб. |
| O05330 | 15 | Одностороннего действия | ППР1-052 | Нет | Со склада (комплектация 1..72 часа) | 11938 руб. |
| O05333 | 15 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 13968 руб. |
| O05310 | 15 | Двустороннего действия | Нет | ППР2-032 | Со склада (комплектация 1..72 часа) | 8523 руб. |
| O05311 | 15 | Двустороннего действия | Нет | ППР2-040 | Со склада (комплектация 1..72 часа) | 9496 руб. |
| O05314 | 15 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 10396 руб. |
| O05329 | 20 | Одностороннего действия | ППР1-040 | Нет | Со склада (комплектация 1..72 часа) | 10692 руб. |
| O05331 | 20 | Одностороннего действия | ППР1-052 | Нет | Со склада (комплектация 1..72 часа) | 13134 руб. |
| O05334 | 20 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 15164 руб. |
| O05312 | 20 | Двустороннего действия | Нет | ППР2-040 | Со склада (комплектация 1..72 часа) | 10692 руб. |
| O05315 | 20 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 11592 руб. |
| O05318 | 20 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 13392 руб. |
| O05332 | 25 | Одностороннего действия | ППР1-052 | Нет | Со склада (комплектация 1..72 часа) | 15152 руб. |
| O05335 | 25 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 17182 руб. |
| O05338 | 25 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 19408 руб. |
| O05313 | 25 | Двустороннего действия | Нет | ППР2-040 | Со склада (комплектация 1..72 часа) | 12710 руб. |
| O05316 | 25 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 13610 руб. |
| O05319 | 25 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 15410 руб. |
| O05336 | 32 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 22414 руб. |
| O05339 | 32 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 24640 руб. |
| O05342 | 32 | Одностороннего действия | ППР1-083 | Нет | Со склада (комплектация 1..72 часа) | 26014 руб. |
| O05317 | 32 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 18842 руб. |
| O05320 | 32 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 20642 руб. |
| O05323 | 32 | Двустороннего действия | Нет | ППР2-075 | Со склада (комплектация 1..72 часа) | 22355 руб. |
| O05337 | 40 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 27646 руб. |
| O05340 | 40 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 29872 руб. |
| O05343 | 40 | Одностороннего действия | ППР1-083 | Нет | Со склада (комплектация 1..72 часа) | 31246 руб. |
| O05321 | 40 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 25874 руб. |
| O05324 | 40 | Двустороннего действия | Нет | ППР2-075 | Со склада (комплектация 1..72 часа) | 27587 руб. |
| O05326 | 40 | Двустороннего действия | Нет | ППР2-083 | Со склада (комплектация 1..72 часа) | 28531 руб. |
| O05341 | 50 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 34804 руб. |
| O05344 | 50 | Одностороннего действия | ППР1-083 | Нет | Со склада (комплектация 1..72 часа) | 36178 руб. |
| O05345 | 50 | Одностороннего действия | ППР1-092 | Нет | Со склада (комплектация 1..72 часа) | 40832 руб. |
| O05322 | 50 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 30806 руб. |
| O05325 | 50 | Двустороннего действия | Нет | ППР2-075 | Со склада (комплектация 1..72 часа) | 32519 руб. |
| O05327 | 50 | Двустороннего действия | Нет | ППР2-083 | Со склада (комплектация 1..72 часа) | 33463 руб. |
Для уточнения цены Вы можете позвонить по номерам +7 (812) 327-32-74 или 928-3274
Отзывы на этот товар пока отсутствуют.
Сопутствующие товары
