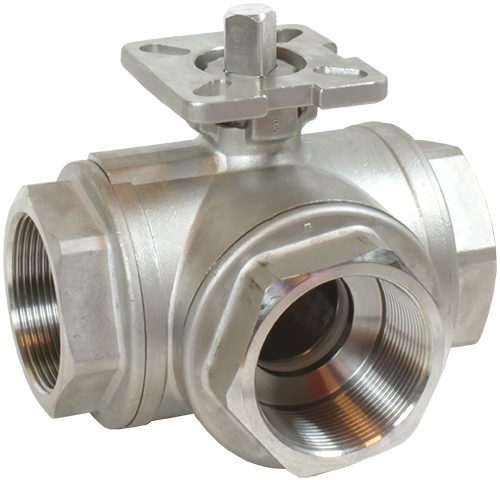

Кран шаровой трехходовой КПР-Т3-Т (T-тип)
Кран шаровой трехходовой T-типа для управления потоком рабочей среды в трубопроводе
- Тип: универсальный (T-тип)
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
- Температура рабочей среды: −20...+150°С
- Рабочее давление: 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
- Диаметр условного прохода: 15...50 мм
- Материал корпуса: нержавеющая сталь
- Материал уплотнения: PTFE
- Присоединение: резьбовое G½"...G2"

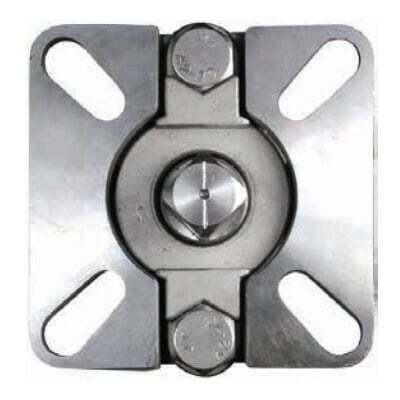

- Стандарт присоединения крана к приводу – ISO5211
- Варианты исполнения: с ручным управлением, с электроприводом ЭПР1, с электроприводом ЭПР3, с электроприводом ЭПР3У, с электроприводом ЭПР3У-005, с электроприводом ЭПР7, с электроприводом ЭПР7У, с пневмоприводом
Кран шаровой трехходовой КПР-Т3-Т предназначен для управления потоком рабочей среды в трубопроводе
Версия: 2024-01-26-ЛВС
Особенности:
- Универсальный тип (T-тип) позволяет использовать кран и как переключающий, и как смесительный
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики:
Модификации:
Расшифровка обозначения на примере крана КПР-Т3-Т-015/12-XYZ:
КПР-Т3-Т – модель крана.
015 – диаметр условного прохода.
12 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-Т3-Т
| Параметр
| Значение
|
| Тип крана
| T (универсальный) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С
|
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара)
|
| Диаметр условного прохода | 15...50 мм |
| Присоединение крана
| Резьбовое G½"...G2" |
| Стандарт присоединения крана к приводу
| ISO5211
|
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Посадочный размер, мм
| Вес, г
|
| КПР-Т3-Т-015/12-GSP
| 15
| 20
| ½" | 9×9
| 480
|
| КПР-Т3-Т-020/15-GSP
| 20
| 38
| ¾" | 9×9
| 680
|
| КПР-Т3-Т-025/18-GSP
| 25
| 69
| 1" | 11×11 | 1030
|
| КПР-Т3-Т-032/25-GSP
| 32
| 93
| 1¼" | 11×11
| 1950
|
| КПР-Т3-Т-040/32-GSP
| 40
| 144
| 1½" | 14×14 | 3270
|
| КПР-Т3-Т-050/38-GSP
| 50
| 229
| 2"
| 14×14
| 4320
|
КПР-Т3-Т – модель крана.
015 – диаметр условного прохода.
12 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
| Схема работы
| ||||
| ||||
| Переключающий кран
| Смесительный кран
| |||

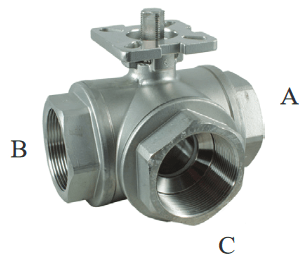

| A. Вход
В, С. Выходы | A. Выход
В, С. Входы | |||
 |  |  |  | |
| Положение 1 | Положение 2 | Положение 1 | Положение 2 | |

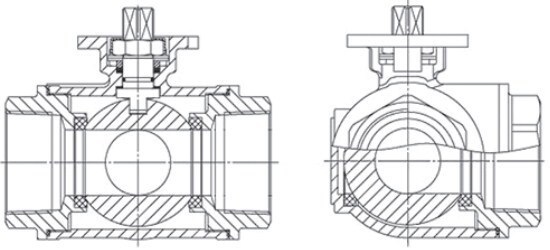

| Габаритные размеры
|
 |
| Модель
| Ду
| Дэф,
мм | G
| Размеры, мм
| |||||||||||
| A1
| E×E
| H
| h
| L
| L1
| L2 | M×M | ∅ N
| ∅ K
| ||||||
| КПР-Т3-Т-015/12
| 15
| 12
| ½" | 63,7
| 43×43
| 38
| 8,5
| 72
| 35
| 58
| 9×9
| 36 (F03)
| 42 (F04) | ||
| КПР-Т3-Т-020/15
| 20
| 15
| ¾" | 69
| 43×43 | 41
| 9
| 81,7
| 40
| 62 | 9×9 | 36 (F03) | 42 (F04) | ||
| КПР-Т3-Т-025/18
| 25
| 18
| 1" | 83,4
| 48×48
| 49
| 12
| 89,3
| 44
| 69
| 11×11 | 42 (F04) | 50 (F05) | ||
| КПР-Т3-Т-032/25
| 32
| 25
| 1¼" | 100
| 48×48 | 56
| 11
| 127
| 62
| 94
| 11×11 | 42 (F04)
| 50 (F05) | ||
| КПР-Т3-Т-040/32
| 40
| 32
| 1½" | 121,5
| 68×68 | 67
| 16
| 137,4
| 69
| 107
| 14×14 | 50 (F05) | 70 (F07) | ||
| КПР-Т3-Т-050/38
| 50 | 35
| 2" | 138
| 68×68 | 75
| 16
| 154
| 77
| 120
| 14×14 | 50 (F05)
| 70 (F07)
| ||
Версия: 2024-01-26-ЛВС
