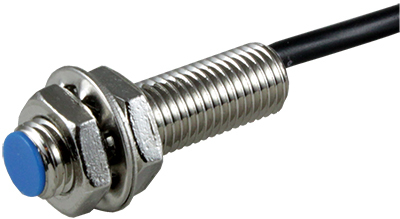

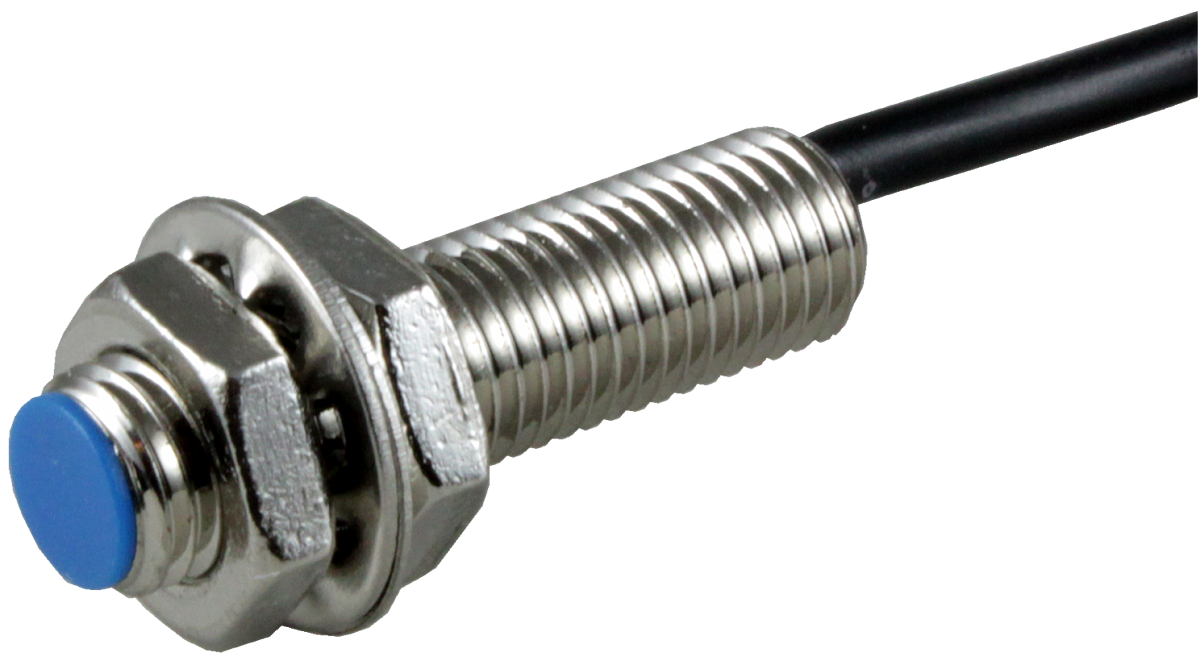

Датчик магнитного поля (датчик Холла) SM8-3010
Особенности:
- Индикатор срабатывания
- Высокая частота переключения
Технические характеристики:
Параметр | Значение
|
Расстояние срабатывания
| 10 мм |
Типы выходных устройств
| Транзисторный ключ NPN или PNP
|
Контакт
| HО |
Максимальная частота переключения | 320 кГц |
Материал корпуса
| Метал
|
Питание | =10...30 В |
Степень пылевлагозащиты | IP67 |
Ток потребления | 8 мА |
Ток нагрузки | 150 мА |
Рабочая температура | −25…+70°С |
Резьба
| М8×1 |
Длина датчика | 31 мм |
Длина провода | 1,82 м
погрешность длины провода ±3% |
Габаритные размеры | ∅15×31 мм |
Вес | 36 г |
Модель
| Тип
| Контакт |
SM8-3010NA
| NPN
| НО |
SM8-3010PA
| PNP
| НО |
Схемы подключения
|
Схема подключения SM8-3010NA | Схема подключения SM8-3010PA |
 |  |
Габаритные размеры |
 |
Версия: 2024-11-18-СДГ
