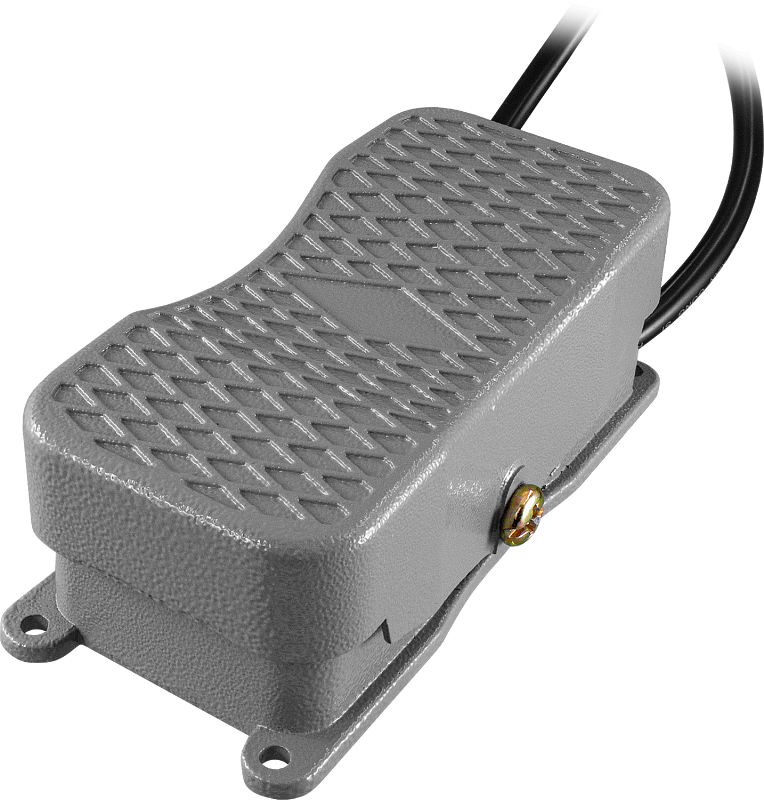

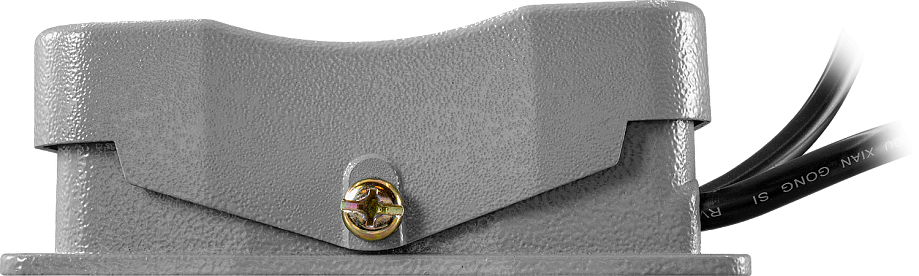

Электропедаль трехпозиционная ЭПД-3406 предназначена для управления двигателем в режимах Пуск-Стоп-Реверс, руки оператора остаются свободными для других действий. Управлять можно как трехфазным двигателем, так и коллекторным двигателем постоянного тока
Особенности:
- Возможность сборки собственной схемы на установленных в корпусе переключателях для решения прочих задач включения/выключения оборудования
- Нескользящая рифленая поверхность
- Два трехжильных кабеля для подключения

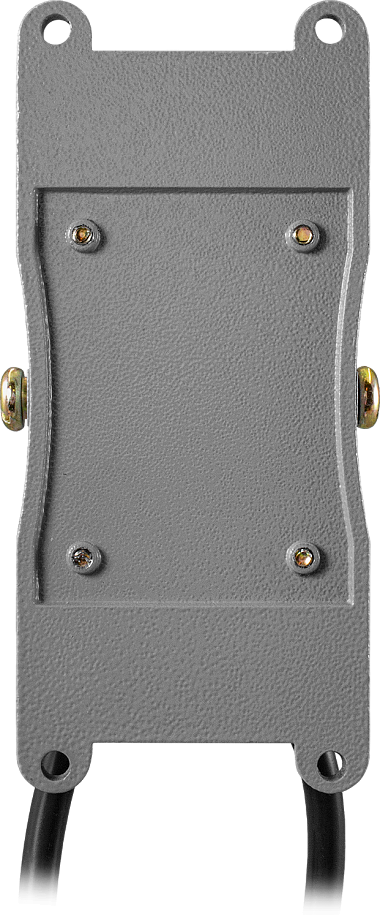

- 4 монтажных отверстия ∅ 5 мм для фиксации педали на плоскости
Принцип работы:
Один кабель подключается к двигателю, второй – к источнику питания, порядок не имеет значения
Подключение к трехфазному двигателю:
- В среднем состоянии педали (ничего не нажато) двигатель находится в состоянии Стоп. Коричневые и синие провода разомкнуты. Желтый провод всегда замкнут.
- В положении Вперед (педаль нажата в сторону кабелей) двигатель находится в состоянии Пуск. Коричневые и синие провода соединены соответственно цвету.
- В положении Назад (педаль нажата в противоположную сторону от кабелей) двигатель находится в состоянии Реверс. Коричневые и синие провода соединены крест накрест.
Для управления направлением вращения коллекторного двигателя постоянного тока необходимо задействовать только коричневые и синие провода кабелей.

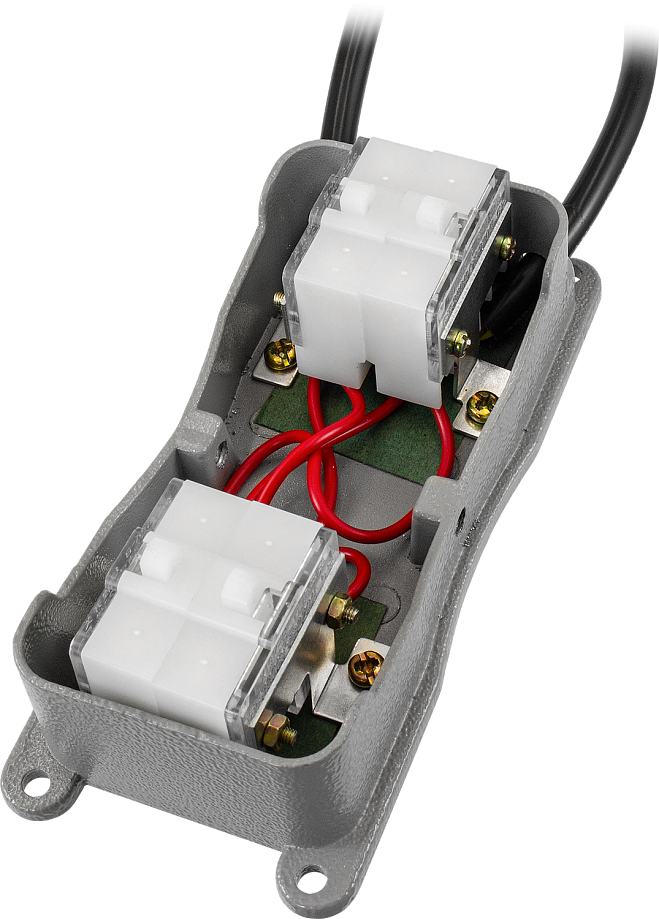

Электропедаль ЭПД-3406 также можно использовать для решения общих задач включения/выключения оборудования. В корпусе педали установлены четыре переключателя с парой контактов 1НО+1НЗ у каждого. По умолчанию на НО-контактах собрана схема управления двигателем с помощью двух трехжильных кабелей (см. схему подключения и описание принципа работы). При необходимости схему подключения внутренних цепей можно адаптировать под другие задачи, переподключить или снять кабели.
Технические характеристики:
Параметр | Значение |
Коммутационная способность
| ~10 А, 380 В
|
Контакт
| 4×(1НО+1НЗ)
|
Тип фиксации
| Без фиксации
|
Материал корпуса | Алюминий
|
Присоединение | Выводные провода 110 мм ±10%
|
Степень пылевлагозащиты | IP42
|
Габаритные размеры | 50×71×144 мм
|
Вес | 317 г
|

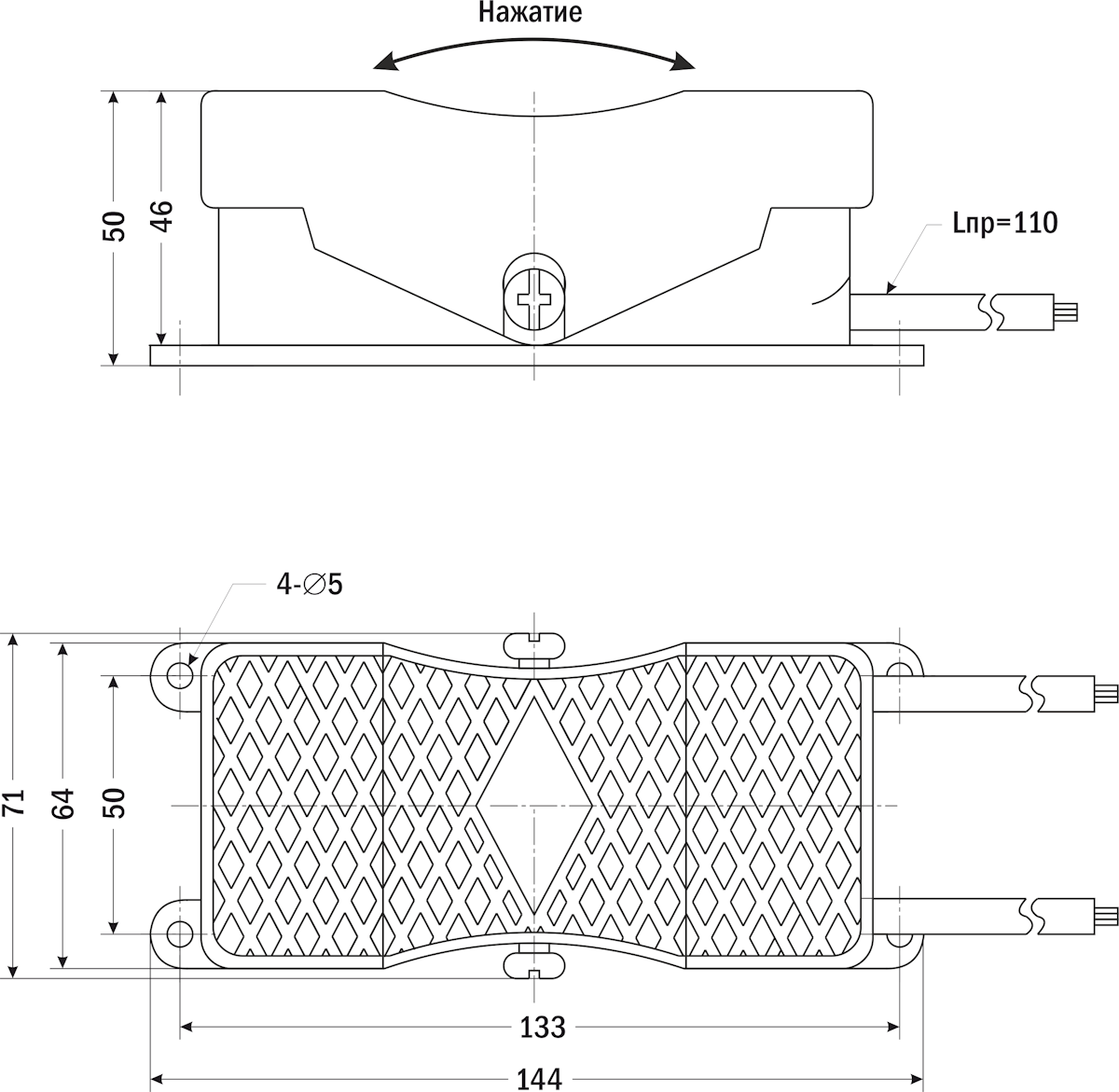

Габаритные размеры |
|

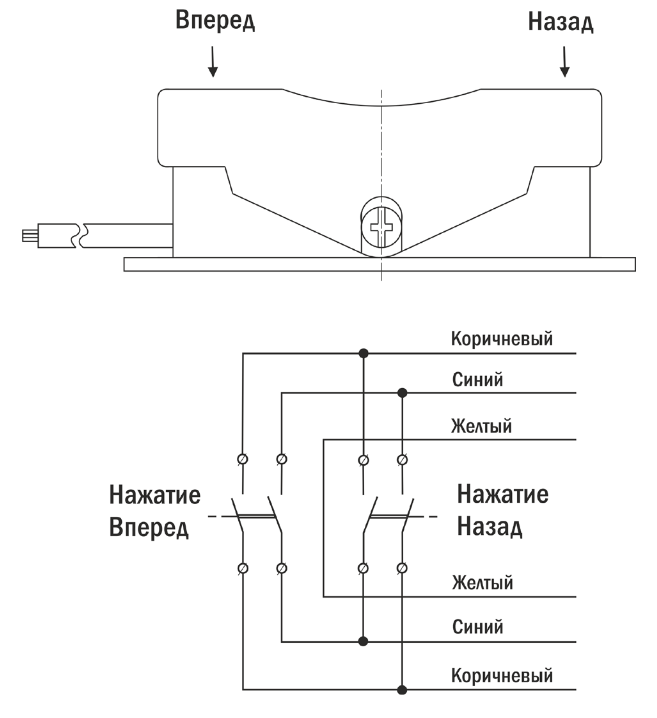

Схема подключения для управления двигателем
|
|

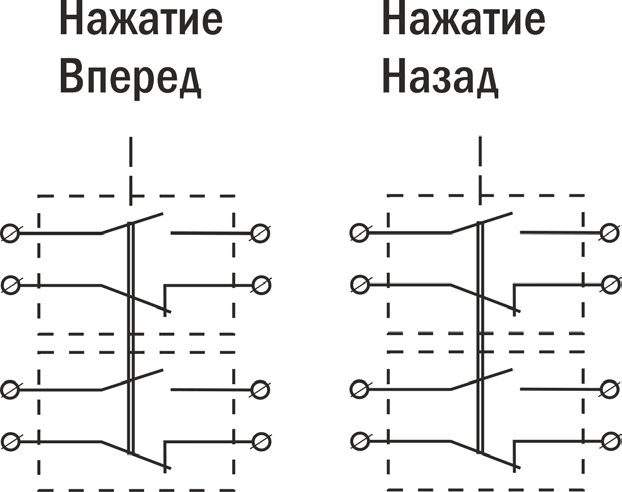

Общая схема коммутации переключателей
|
|
Версия: 2024-08-22-ШАР
