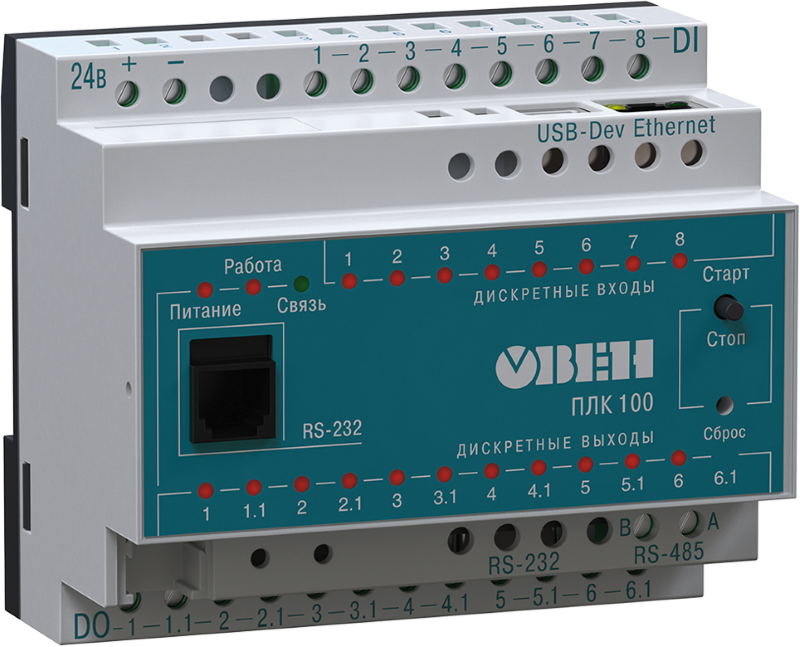

Программируемый логический контроллер ОВЕН ПЛК100
Прибор для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами
- Количество дискретных входов: 8
- Количество дискретных выходов: 6 или 12
- Тип дискретных выходов: электромагнитное реле или транзисторный выход
- Питание: =18...29 В или ~90…264 В
- Интерфейсы: RS-485, RS-232, RS-232 Debug, Ethernet 100 Base-T, USB
- Монтаж: на DIN-рейку
- Программирование в среде CODESYS V2.3
- Встроенный аккумулятор
- Встроенные часы реального времени
x
Способы оплаты
Программируемые логические контроллеры ОВЕН ПЛК выполнены на базе бесплатной среды CoDeSys.
Контроллеры ОВЕН ПЛК обладают высокой программной и аппаратной надежностью, высокой производительностью, имеют большой объем внутренней памяти (8 МБ).
Контроллеры ОВЕН ПЛК обладают высокой программной и аппаратной надежностью, высокой производительностью, имеют большой объем внутренней памяти (8 МБ).
Особенности
-
Надежная среда программирования CoDeSys поставляется бесплатно, CD с дистрибутивом входит в комплект поставки
-
Встроенные интерфейсы Ethernet 10/100 Мbps, RS-485, RS-232, USB-Device, USB-Host
-
Поддержка протоколов ОВЕН, Modbus-RTU, Modbus-ASCII, DCON, Modbus-TCP, GateWay
-
Все дискретные входы (10 кГц) могут функционировать в режиме импульсного счетчика, триггера или энкодера
-
Все дискретные выходы могут быть настроены на генерацию ШИМ-сигнала с высокой точностью
-
Бесплатная библиотека функциональных блоков: (разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и т. д.; стандартные библиотеки CoDeSys)
-
Возможность расширения путем подключения модулей ввода/вывода
-
Встроенные часы реального времени
- Встроенный аккумуляторный источник резервного питания
- 8 дискретных входов
- 6 или 12 дискретных выходов (6 ЭМ-реле или 12 транзисторных ключей)
Технические характеристики:
| Параметры
| Значения |
| Конструктивное исполнение | Унифицированный корпус для крепления на DIN-рейку, длина 105 мм (6U), шаг клемм 7,5 мм |
| Степень защиты корпуса | IP20
|
| Напряжение питания
ПЛК100-24 ПЛК100-220 |
=18...29 В, (номинальное =24 В) ~90...264 В, 47...63 Гц (номинальное ~220 В) |
| Потребляемая мощность
ПЛК100-24 ПЛК100-220 | 6 Вт
10 Вт |
| Индикация передней панели | Светодиодная индикация питания и состояния дискретных входов и выходов |
| Центральный процессор | 32-разрядный RISC-процессор 200 МГц на базе ядра ARM9 |
| Объем оперативной памяти
| 8 МБ
|
| Объем энергозависимой памяти хранения программ и архивов
| 3 МБ (Flash-память, специализированная файловая система) |
| Размер Retain-памяти
| 4 КБ (настраивается пользователем) |
| Количество дискретных входов | 8 |
| Гальваническая изоляция дискретных входов | На 1,5 кВ, групповая |
| Максимальная частота сигнала, подаваемого на дискретный вход
| 10 кГц (в режиме энкодера — 1 кГц)
|
| Количество дискретных выходов
ПЛК100-24(220).Р ПЛК100-24.К |
6 электромагнитных реле
6 сдвоенных транзисторных ключей (всего 12 выходных сигналов)
|
| Гальваническая развязка дискретных выходов | На 1,5 кВ, индивидуальная |
| Интерфейсы | Ethernet 100 Base-T;
RS-232 — 2 канала; RS-485; USB 2.0 -Device. |
| Скорость обмена по интерфейсам RS
| от 4800 до 115200 bps
|
| Протоколы | Овен;
ModBus-RTU; ModBus-ASCII; DCON; ModBus-TCP; GateWay (протокол CoDeSys) |
| Среда программирования | CoDeSys 2, 3.8.1 (и старше)
|
| Интерфейс для программирования и отладки | RS-232; Ethernet или USB-Device |
| ПЛК100-24 вход срабатывает при протекающем через него токе не менее 3 мА | 29... 17 В - логическое значение 1
5...0 В - логическое значение 0 |
| ПЛК100-220 суммарное сопротивление контакта и линии подключения не более 100 Ом
| С помощью сухого контакта или ключа,
коммутирующего общую клемму дискретных входов и клемму конкретного входа |
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при +25°С и ниже без конденсации влаги) | −20...+55°C
84...106,7 кПа Не более 80%RH |
| Габаритные размеры |
 |
Версия: 2020-10-29-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 0.88 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Напряжение питания, В
|
Дискретные выходы
|
Память
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Напряжение питания, В
|
Дискретные выходы
|
Память
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| F90418 | ПЛК100-220.P.L | 220 | Р | L | Со склада | 31620 руб. |
| F90419 | ПЛК100-24.P.L | 24 | Р | L | Со склада | 31620 руб. |
| F90420 | ПЛК100-24.K.L | 24 | К | L | Со склада | 31620 руб. |
| Артикул | Модель |
Напряжение питания, В
|
Дискретные выходы
|
Память
|
Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| F90418 | ПЛК100-220.P.L | 220 | Р | L | Со склада | 31620 руб. |
| F90421 | ПЛК100-220.P.M | 220 | Р | М | 2...4 недели | 35460 руб. |
| F90419 | ПЛК100-24.P.L | 24 | Р | L | Со склада | 31620 руб. |
| F90422 | ПЛК100-24.P.M | 24 | Р | М | 2...4 недели | 35460 руб. |
| F90420 | ПЛК100-24.K.L | 24 | К | L | Со склада | 31620 руб. |
| F90423 | ПЛК100-24.K.M | 24 | К | М | 2...4 недели | 35460 руб. |
