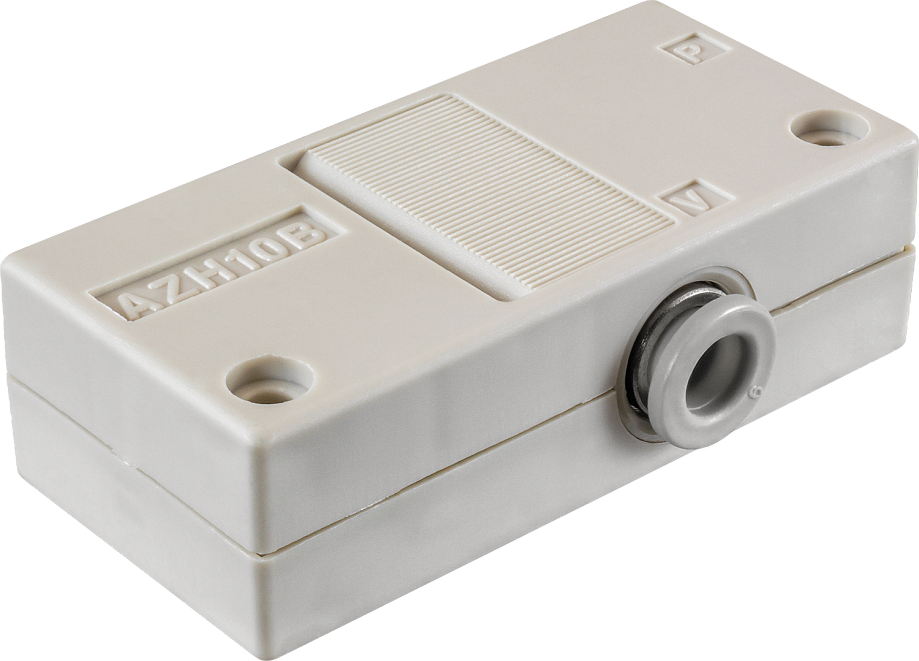

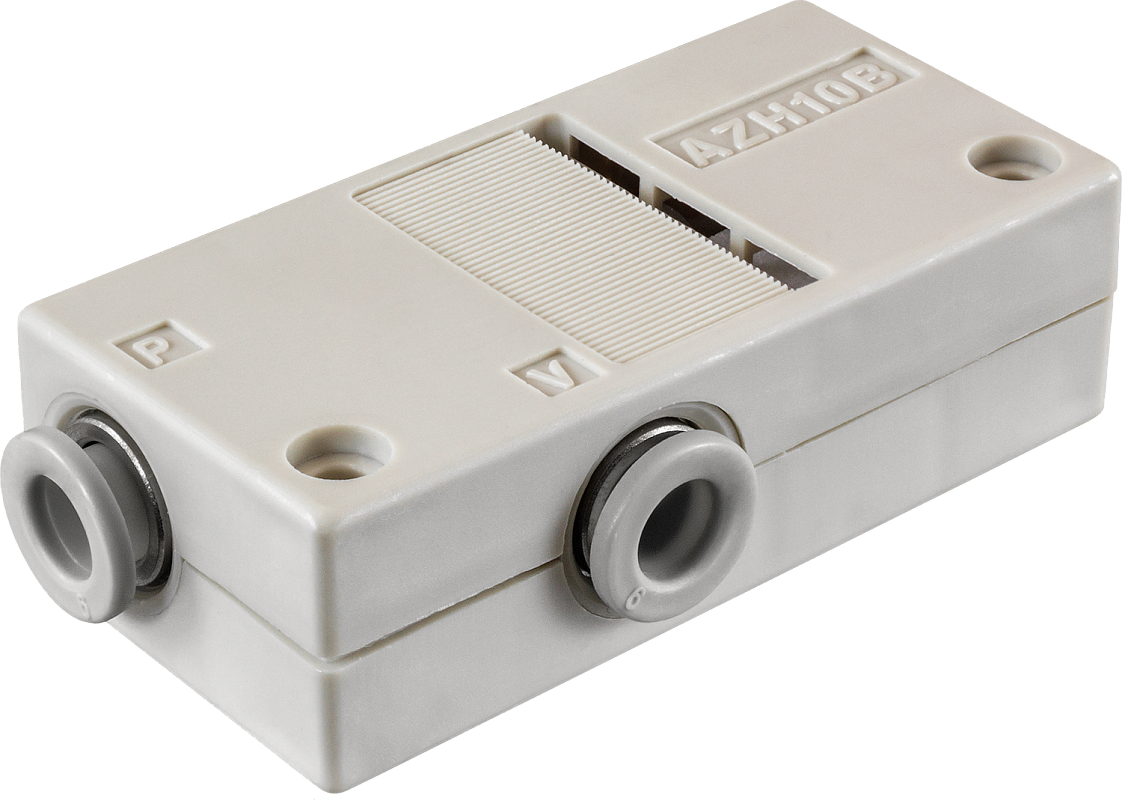

Базовый вакуумный эжектор AZH-B

Предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Рабочая среда: сжатый воздух без содержания масла
Максимальный вакуум: −48 кПа, −88 кПа
Максимальный вакуумный расход: 5...75 л/мин
Расход воздуха: 13,5...78 л/мин
Рабочее давление: 0,45 МПа
Уровень шума: 68...72 дБА
Диаметр сопла: 0,5...1,3 мм
Материал корпуса: термопластик ПБТ
Присоединение: быстроразъемное ∅ 6 мм, ∅ 10 мм – выход вакуума; ∅ 6 мм, ∅ 8 мм – вход сжатого воздуха

В закладки

от 1 825 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Вакуумный эжектор AZH-B предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха
Особенности:

Модификации:
− S для более глубокого ваккума (до −88 кПа)
− L для большего вакуумного расхода (до 75 л/мин)
Быстроразъемное подключение
Одноступенчатый (одно сопло)
Встроенный глушитель
Компактность и малый вес
Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

Области применения:

Принцип работы:

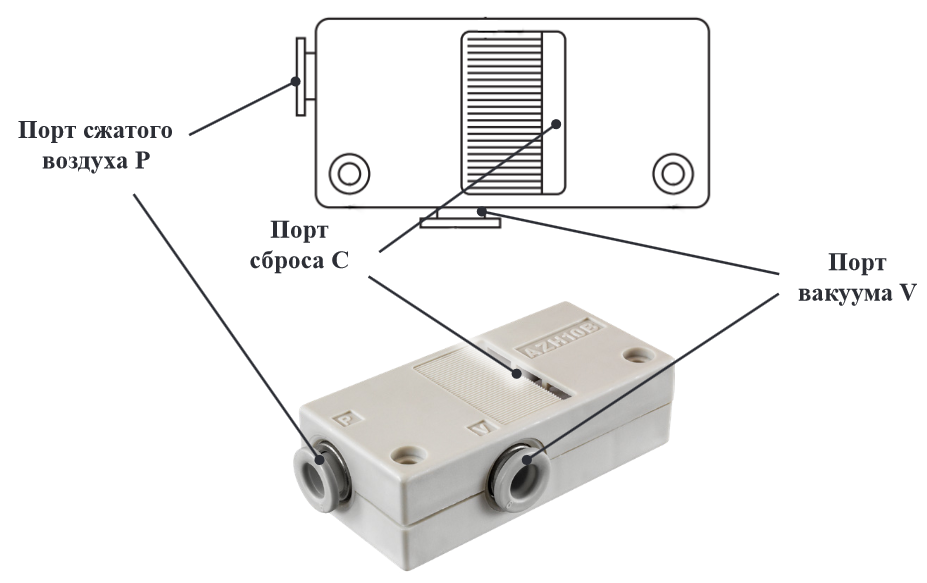

В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. В результате сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух без содержания масла
Макс. вакуум	−48 кПа, −88 кПа
Макс. вакуумный расход	5...75 л/мин
Расход воздуха	13,5...78 л/мин
Номинальное рабочее давление	0,45 МПа
Уровень шума	68...72 дБА
Материал корпуса	термопластик ПБТ
Рабочая температура	+5...+50°C
Диаметр сопла	0,5 мм, 0,7 мм, 1 мм, 1,3 мм
Присоединение	Быстроразъемное ∅ 6 мм, ∅ 10 мм – выход вакуума ∅ 6 мм, ∅ 8 мм – вход сжатого воздуха

Модификации прибора. Обозначение для заказа

1 Диаметр сопла 05 – ∅ 0,5 мм; 07 – ∅ 0,7 мм; 10 – ∅ 1,0 мм; 13 – ∅ 1,3 мм. 2 Тип вакуума: S – до −88 кПа; L – до −48 кПа. 3 Вход сжатого воздуха: 06 – быстроразъемное ∅ 6 мм; 08 – быстроразъемное ∅ 8 мм. 4 Выход вакуума: 06 – быстроразъемное ∅ 6 мм; 10 – быстроразъемное ∅ 10 мм.

Модификации прибора. Обозначение для заказа

1 Диаметр сопла

05 – ∅ 0,5 мм;
07 – ∅ 0,7 мм;
10 – ∅ 1,0 мм;
13 – ∅ 1,3 мм.

2 Тип вакуума:

S – до −88 кПа;
L – до −48 кПа.

3 Вход сжатого воздуха:

06 – быстроразъемное ∅ 6 мм;
08 – быстроразъемное ∅ 8 мм.

4 Выход вакуума:

06 – быстроразъемное ∅ 6 мм;
10 – быстроразъемное ∅ 10 мм.

Модификации:

Модель	Диаметр сопла, мм	Макс. вакуум, кПа		Макс. вакуумный расход, л/мин		Расход воздуха, л/мин	Уровень шума, дБА	Вход сжатого воздуха	Выход вакуума	Габаритные размеры, мм	Вес, г
Модель	Диаметр сопла, мм	S	L	S	L	Расход воздуха, л/мин	Уровень шума, дБА	Вход сжатого воздуха	Выход вакуума	Габаритные размеры, мм	Вес, г
AZH05B-06-06	0,5	−88	−48	5	9	13,5	68	∅ 6 мм	∅ 6 мм	16×60×31	24
AZH07B-06-06	0,7			12	22	23,5	68	∅ 6 мм	∅ 6 мм	16×60×31	24
AZH10B-06-06	1,0			24	34	46	72	∅ 6 мм	∅ 6 мм	18×63×31,5	26
AZH13B-08-10	1,3			40	75	78	72	∅ 8 мм	∅ 10 мм	23×78×38,5	66

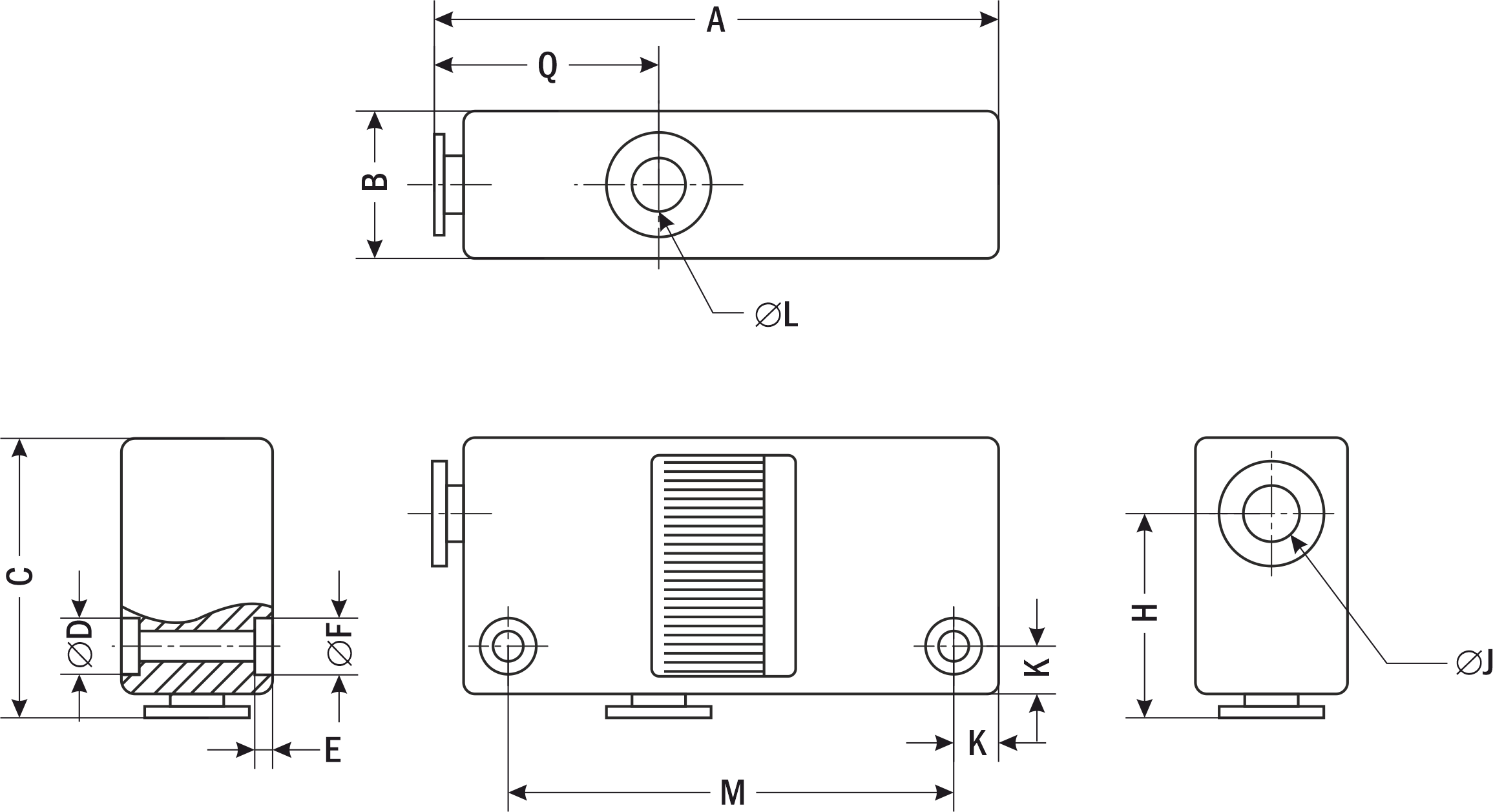

Габаритные размеры

Модель	Размеры, мм
Модель	A	B	C	∅D	E	∅F	M	K	∅L (выход вакуума)	∅J (вход сжатого воздуха)	Q	H
AZH05B-06-06	60	16	31	6	2	3	47	4,5	6	6	24	22
AZH07B-06-06	60	16	31	6	2	3	47	4,5	6	6	24	22
AZH10B-06-06	63	18	31,5	6	2	6	50	4,5	6	6	25	21
AZH13B-08-10	78	23	38,5	7.5	3	4	61	7	10	8	28	27,5

Версия: 2024-07-03-ШАР

Артикул	Диаметр сопла, мм	Максимальный вакуум, кПа	Вход сжатого воздуха	Выход вакуума	Срок поставки	Стоимость
0,5 0,7 1 1,3	-88 -48	6 мм 8 мм Rc1/8"	6 мм 10 мм Rc1/8" Rc1/4"

Артикул	Модель	Диаметр сопла, мм	Максимальный вакуум, кПа	Вход сжатого воздуха	Выход вакуума	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Диаметр сопла, мм	Максимальный вакуум, кПа	Вход сжатого воздуха	Выход вакуума	Срок поставки	Стоимость
L04603	AZH10BS-06-06	1	-88	6 мм	6 мм	Со склада	2092 руб. – +

Артикул	Модель	Диаметр сопла, мм	Максимальный вакуум, кПа	Вход сжатого воздуха	Выход вакуума	Срок поставки	Стоимость
L04601	AZH05BS-06-06	0,5	-88	6 мм	6 мм	Под заказ к 2025.06.01	1825 руб. – +
L04609	AZH05BS-01-01	0,5	-88	Rc1/8"	Rc1/8"	120 дней	1886 руб. – +
L04604	AZH05BL-06-06	0,5	-48	6 мм	6 мм	120 дней	1825 руб. – +
L04612	AZH05BL-01-01	0,5	-48	Rc1/8"	Rc1/8"	120 дней	1886 руб. – +
L04602	AZH07BS-06-06	0,7	-88	6 мм	6 мм	120 дней	1825 руб. – +
L04610	AZH07BS-01-01	0,7	-88	Rc1/8"	Rc1/8"	120 дней	1886 руб. – +
L04605	AZH07BL-06-06	0,7	-48	6 мм	6 мм	120 дней	1825 руб. – +
L04613	AZH07BL-01-01	0,7	-48	Rc1/8"	Rc1/8"	120 дней	1886 руб. – +
L04603	AZH10BS-06-06	1	-88	6 мм	6 мм	Со склада	2092 руб. – +
L04611	AZH10BS-01-01	1	-88	Rc1/8"	Rc1/8"	120 дней	1886 руб. – +
L04606	AZH10BL-06-06	1	-48	6 мм	6 мм	Под заказ к 2025.06.01	2092 руб. – +
L04614	AZH10BL-01-01	1	-48	Rc1/8"	Rc1/8"	120 дней	1886 руб. – +
L04607	AZH13BS-08-10	1,3	-88	8 мм	10 мм	120 дней	1948 руб. – +
L04615	AZH13BS-01-02	1,3	-88	Rc1/8"	Rc1/4"	120 дней	2310 руб. – +
L04608	AZH13BL-08-10	1,3	-48	8 мм	10 мм	120 дней	1948 руб. – +
L04616	AZH13BL-01-02	1,3	-48	Rc1/8"	Rc1/4"	120 дней	2310 руб. – +

Отзывы на этот товар пока отсутствуют.
