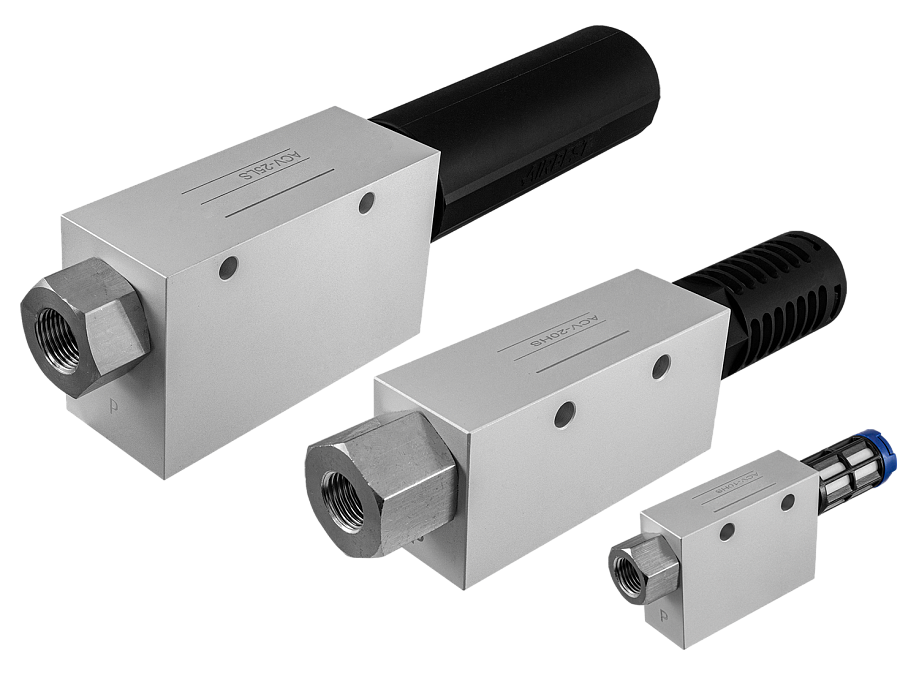

Вакуумный эжектор ACV

Прибор для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Рабочая среда: сжатый воздух без содержания масла
Максимальный вакуум: −90 кПа, −57 кПа
Максимальный вакуумный расход: 7...350 л/мин
Расход воздуха: 13...385 л/мин
Рабочее давление: 0,5 МПа
Уровень шума: 68...75 дБА
Диаметр сопла: 0,5...3 мм
Присоединение: Rp⅛", Rp¼" Rp⅜", Rp½", Rp¾" – выход вакуума; Rp⅛", Rp¼", Rp⅜", Rp½" – вход сжатого воздуха

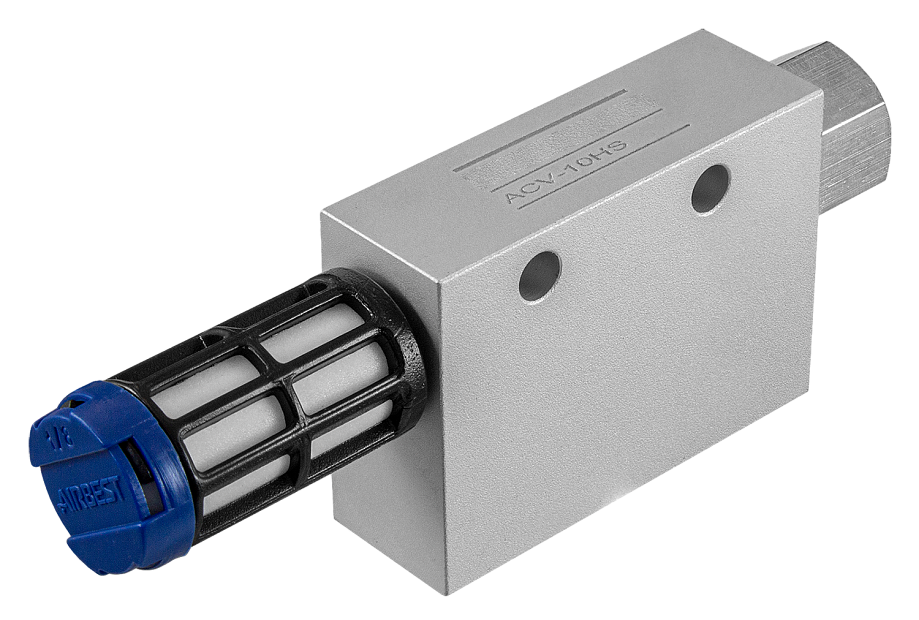

Внешний глушитель (в комплекте)

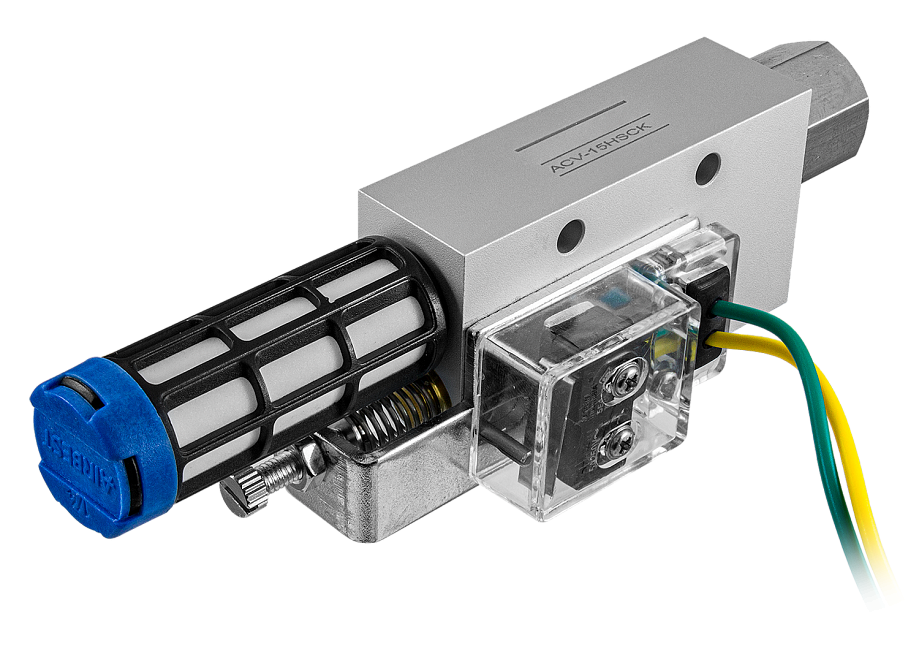

Настраиваемая сигнализация о достижении необходимой величины вакуума (опционально)

В закладки

от 1 673 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Вакуумный эжектор ACV предназначен для создания вакуума с помощью кинетической энергии струи сжатого воздуха

Особенности:

Модификации:
– HS для более глубокого ваккума (до −90 кПа)
– LS с увеличенной скоростью вакуумирования – создаёт относительно неглубокий вакуум (до -57 кПА) быстрее модели HS и может поддерживать его на этом уровне, несмотря на утечки. Рекомендуется использовать при работе с деформируемыми и проницаемыми для воздуха объектами, где не требуется больших усилий удержания
• Одноступенчатый (одно сопло)
• Значения уставки и гистерезиса для сигнализации задаются поворотом регулировочного винта

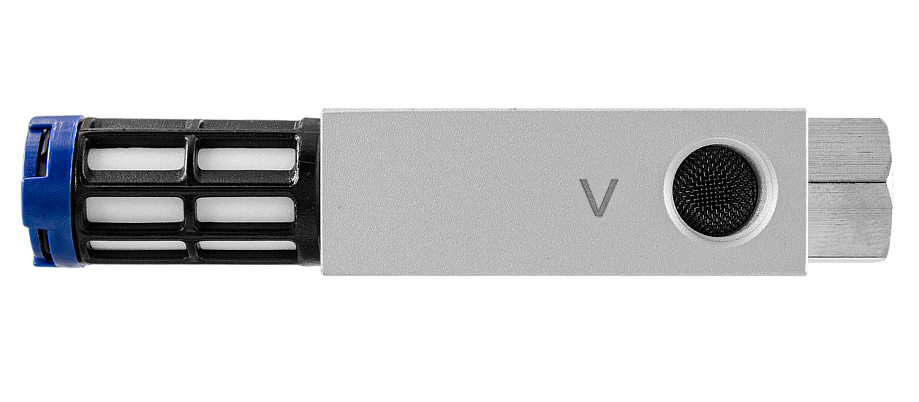

• Встроенный фильтр грубой очистки на портах вакуума и сжатого воздуха
• Компактность и малый вес
• Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

Области применения:

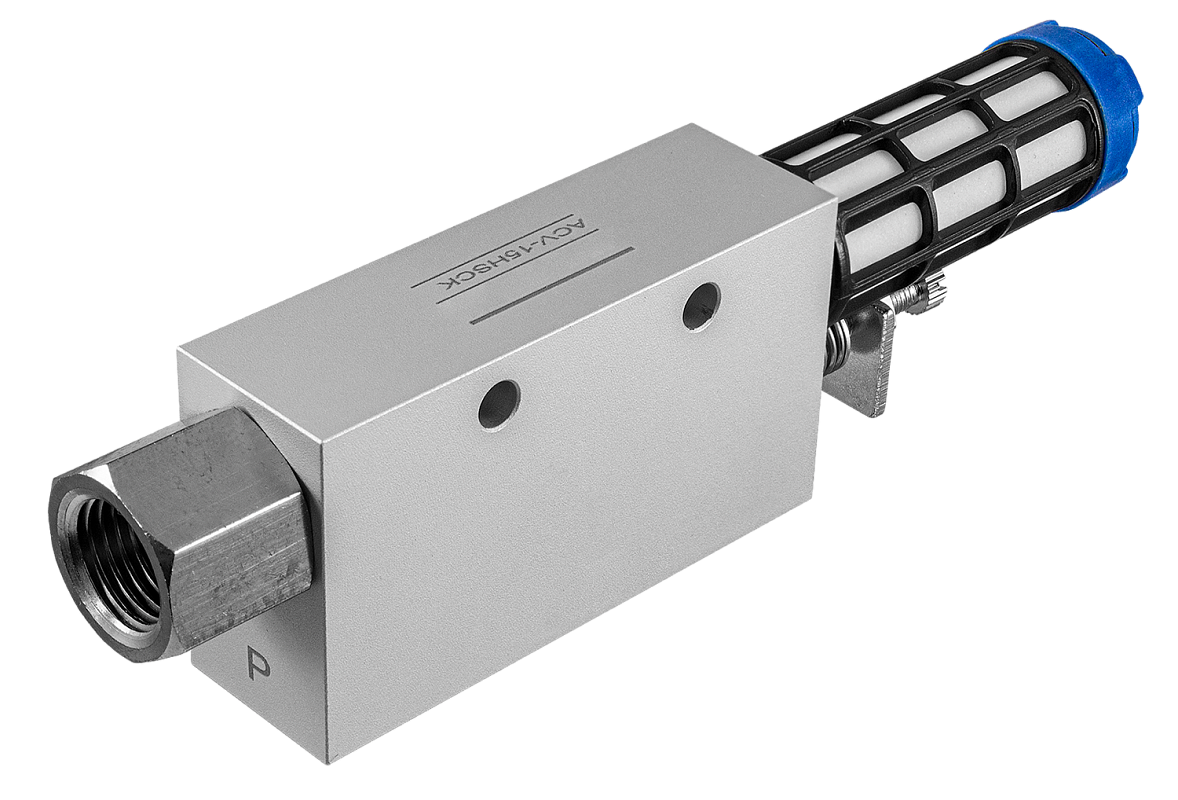

Принцип работы:В основе работы эжектора лежит эффект Вентури. Сжатый воздух входит через порт Р и проходит через сопло. В результате сразу за соплом возникает область падения давления (вакуум), что вызывает подсос воздуха через порт вакуума V. Втянутый и сжатый воздух смешиваются и удаляются от места всасывания энергией сжатого воздуха, а далее сбрасываются через порт сброса (выхлопа) С с глушителем

Пример использования:

Пневматические системы:

Без сигнализации	С сигнализацией (модели ARV-ХХCK)

Технические характеристики:

Параметр	Значение
Рабочая среда	Сжатый воздух без содержания масла
Макс. вакуум	−90 кПа, −57 кПа
Макс. вакуумный расход	7...350 л/мин
Расход воздуха	13...385 л/мин
Номнальное рабочее давление	0,5 МПа
Уровень шума	68...75 дБА
Рабочая температура	0...+60°C
Диаметр сопла	0,5 мм, 1 мм, 1,5 мм, 2 мм, 2,5 мм, 3 мм
Присоединение	Rp⅛", Rp¼" Rp⅜", Rp½", Rp¾" – выход вакуума Rp⅛", Rp¼", Rp⅜", Rp½"– вход сжатого воздуха
Характеристики настраиваемой сигнализации
Контакт	Замыкающий НО
Диапазон устанавливаемого давления	−20...−53 кПа
Гистерезис	4...13,3 кПа
Коммутируемое напряжение	=24 В
Коммутируемый ток	0,2 А
Длина провода	0,7 м

Модификации прибора. Обозначение для заказа:

1 – Диаметр сопла:
• 05 – ∅ 0,5 мм;
• 10 – ∅ 1 мм;
• ...
• 30 – ∅ 3 мм
2 – Тип вакуума:
• HS – до −90 кПа (−87 кПа для модификации ACV-05HS);
• LS – до −57 кПа
3 – Настраиваемая сигнализация достижения необходимой величины вакуума:
• пусто – нет;
• CK– встроенная сигнализация.

Модификации:

Модель	Диаметр сопла, мм	Макс. вакуум, кПа	Макс. вакуумный расход, л/мин	Расход воздуха, л/мин	Выход вакуума	Вход сжатого воздуха	Габаритные размеры, мм	Вес, г
ACV-05HS	0,5	−87	7	13	Rp⅛"	Rp⅛"	33×85×16	70
ACV-05LS	0,5	−57	10	13	Rp⅛"	Rp⅛"	33×85×16	65
ACV-10HS	1,0	−90	27	44	Rp⅛"	Rp⅛"	33×85×16	70
ACV-10LS	1,0	−57	36	44	Rp⅛"	Rp⅛"	33×85×16	65
ACV-15HS	1,5	−90	63	100	Rp¼"	Rp¼"	35×129×20	140
ACV-15LS	1,5	−57	95	100	Rp¼"	Rp¼"	35×129×20	135
ACV-20HS	2,0	−90	110	180	Rp⅜"	Rp¼"	40×160×30	340
ACV-20LS	2,0	−57	170	180	Rp⅜"	Rp¼"	40×160×30	330
ACV-25HS	2,5	−90	160	265	Rp½"	Rp⅜"	60×236×40	730
ACV-25LS	2,5	−57	250	265	Rp½"	Rp⅜"	60×236×40	715
ACV-30HS	3,0	−90	225	385	Rp¾"	Rp½"	60×257×40	870
ACV-30LS	3,0	−57	350	385	Rp¾"	Rp½"	60×257×40	840

Габаритные размеры

Размеры сигнализации

Модель	Размеры, мм
Модель	L	H	W	G1	H1	L1	S	G2	L2	d	Ld	Ld1	Ld2	D	L3
ACV-05, ACV-10	85	16	33	Rp⅛"	10	10	14	Rp⅛"	8	4,5	4,5	12,5	20	15	30
ACV-15	129	20	35	Rp¼"	15	11	17	Rp¼"	10	4,5	5	20	25	19	51
ACV-20	160	30	40	Rp¼"	20	15	24	Rp⅜"	13	6	7	28	32	28	55
ACV-25	236	40	60	Rp⅜"	17	20	27	Rp½"	16	6	5,5	20	50	40	119
ACV-30	257	40	60	Rp½"	20	20	30	Rp¾"	20	6	5,5	33	50	40	119

Версия: 2023-08-24-ЛВС

Артикул	Диаметр сопла, мм	Максимальный вакуум, кПа	Особенности	Срок поставки	Стоимость
0,5 1 1,5 2 2,5 3	-90 -57	Нет Настраиваемая сигнализация

Артикул	Диаметр сопла, мм	Максимальный вакуум, кПа	Особенности	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Диаметр сопла, мм	Максимальный вакуум, кПа	Особенности	Срок поставки	Стоимость
O73169	1	-90	Нет	Со склада	1866 руб. – +
O73170	1,5	-90	Нет	Со склада	2819 руб. – +
O73175	1,5	-90	Настраиваемая сигнализация	Со склада	4953 руб. – +
O73171	2	-90	Нет	Со склада	4159 руб. – +
O73173	2,5	-57	Нет	Со склада	8368 руб. – +

Артикул	Диаметр сопла, мм	Максимальный вакуум, кПа	Особенности	Срок поставки	Стоимость
O73172	0,5	-57	Нет	Под заказ к 2025.06.01	1673 руб. – +
O73169	1	-90	Нет	Со склада	1866 руб. – +
O73170	1,5	-90	Нет	Со склада	2819 руб. – +
O73175	1,5	-90	Настраиваемая сигнализация	Со склада	4953 руб. – +
O73171	2	-90	Нет	Со склада	4159 руб. – +
O73173	2,5	-57	Нет	Со склада	8368 руб. – +
O73174	3	-57	Нет	Под заказ к 2025.06.01	14862 руб. – +
