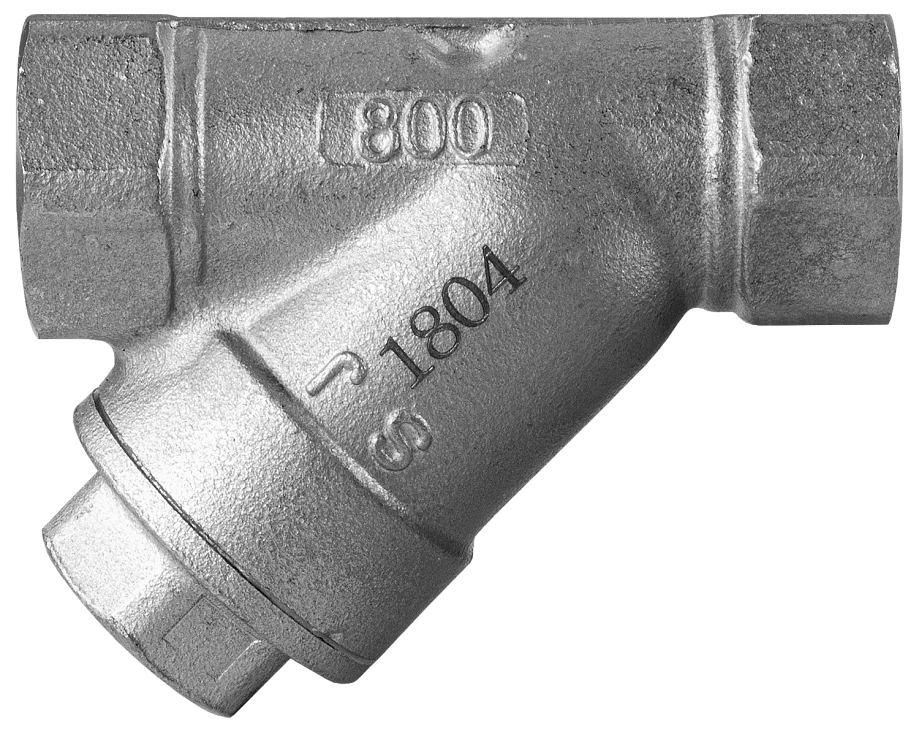

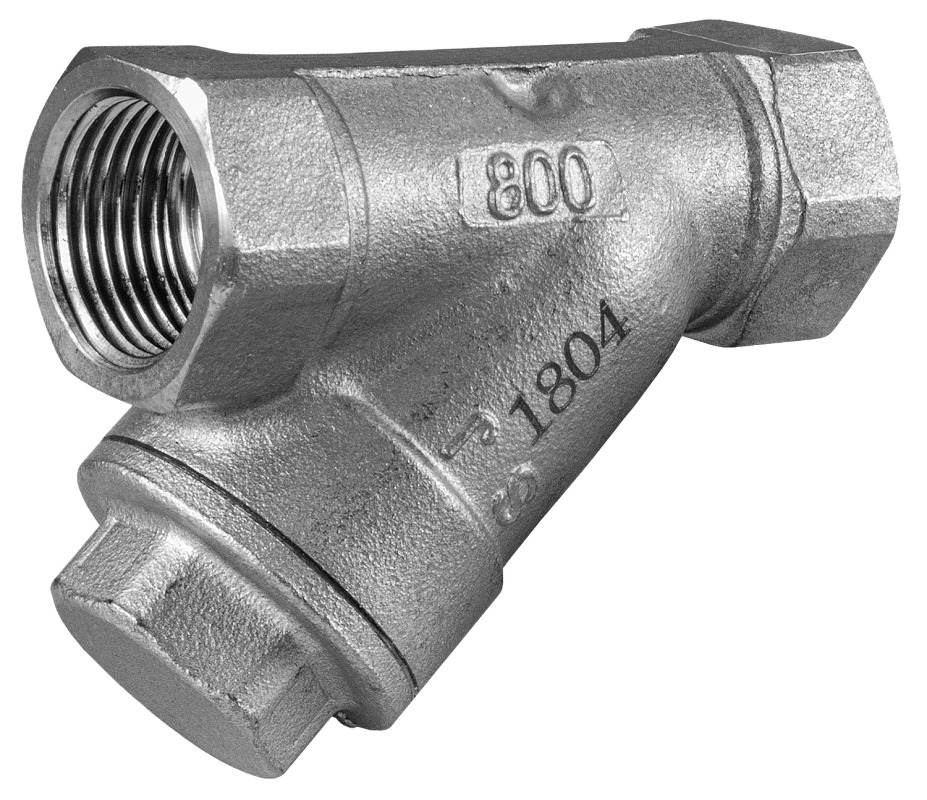

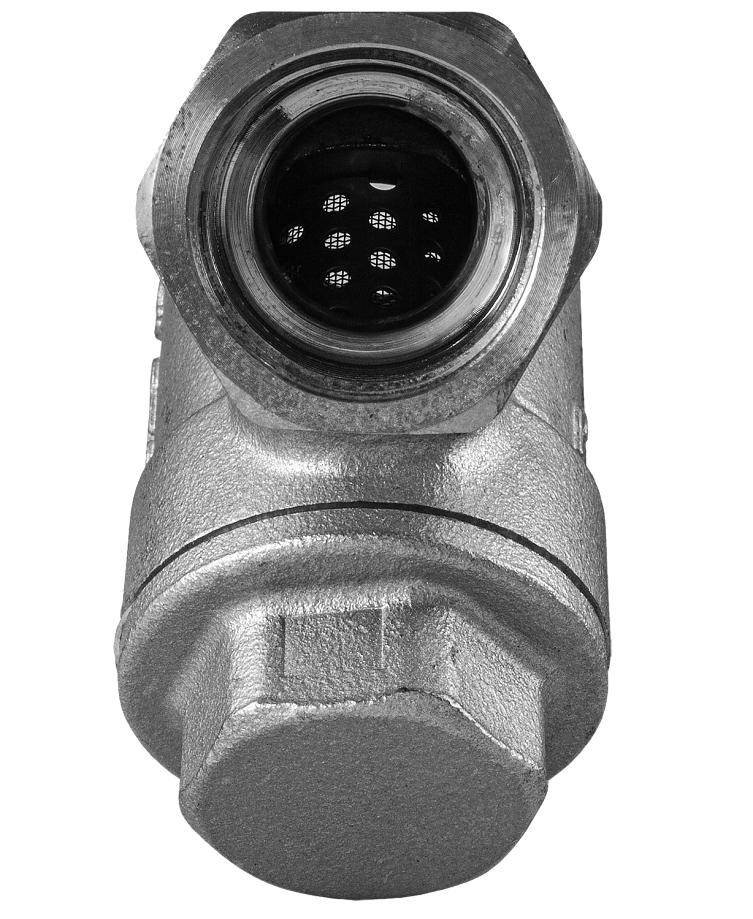

Фильтр сетчатый угловой ФС-У

Прибор для механической очистки воды от грязи, примесей, окалины, продуктов коррозии, шлама, стружки

Тип: Y-образный
Рабочая среда: пар, вода, горячая вода, масла, воздух, инертные газы, азотная кислота, уксусная кислота
Температура рабочей среды: −40…+180°С
Рабочее давление: 0...5,5 МПа
Диаметр условного прохода: 8...100 мм
Размер ячейки фильтрующей сетки в свету: ∅ 0,5 мм
Материалы: нержавеющая сталь (корпус/крышка/фильтрующая сетка), PTFE (уплотнение крышки)
Присоединение: резьбовое G¼"...G4""

В закладки

от 882 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Сетчатые угловые фильтры ФС-У устанавливаются на входных отверстиях трубопроводов и задерживают находящиеся в рабочей среде твердые частицы, размер которых превышает размер ячеек фильтрующей сетки. Фильтры предназначены для механической очистки рабочей среды от грязи, примесей, окалины, продуктов коррозии, шлама, стружки. Применяются в системах отопления, водоснабжения, кондиционирования, пожаротушения.
Фильтры ФС-У относятся к угловым моделям, именуемым также косыми или Y-образными. Такое название они получили благодаря ответвлению фильтрующей части, расположенной под углом к основному корпусу. Внутри «ветки» находится сетчатый эле-мент, который задерживает частички грязи. При этом собранный шлам (плавающий в воде сор) остается в фильтре и скапливается на дне ответвленной части.

Особенности:

Может устанавливаться в горизонтальном и вертикальном (движение потока – сверху–вниз) положении
Сетчатый фильтр первичной механической очистки
Длительный срок эксплуатации фильтра-сетки
Простая установка

Технические характеристики:

Параметр		Значение
Тип		Y-образный
Рабочая среда		Пар, вода, горячая вода, масла, воздух, инертные газы, азотная кислота, уксусная кислота
Материал	Корпуса/крышки/фильтрующей сетки	нержавеющая сталь
	Уплотнения крышки	PTFE
Температура рабочей среды		−40…+180°С
Рабочее давление		0...5,5 МПа
Диаметр условного прохода		8...100 мм
Размер ячейки фильтрующей сетки в свету		∅ 0,5 мм
Присоединение		Муфтовое резьбовое G¼"...G4"

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Вес, г
ФС-У-008	8	0,5	¼"	130
ФС-У-010	10	0,65	⅜"	120
ФС-У-015	15	1,03	½"	150
ФС-У-020	20	5,3	¾"	270
ФС-У-025	25	8,7	1"	370
ФС-У-032	32	13,3	1¼"	540
ФС-У-040	40	19,3	1½"	740
ФС-У-050	50	30,2	2"	1200
ФС-У-065	65	н/д	2½"	2360
ФС-У-080	80	н/д	3"	3090
ФС-У-100	100	н/д	4"	5840

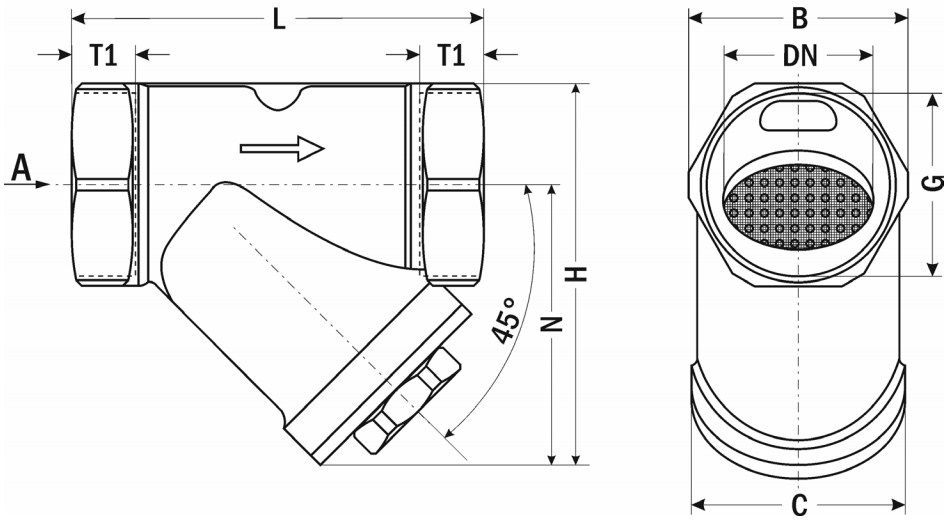

Габаритные размеры

Размеры, мм	ФС-У, Ду, мм
Размеры, мм	-008	-010	-015	-020	-025	-032	-040	-050	-065	-080	-100
DN	8	10	15	20	25	32	40	50	65	80	100
B	22	22	27,5	34	41	50	58,6	71,5	85	101	н/д
C	25	25	31	36,5	42	47,5	55,8	68,1	86	100,3	н/д
G	¼"	⅜"	½"	¾"	1"	1¼"	1½"	2"	2½"	3"	4"
H	45	45	53	66	76	93	103	125	155	182	н/д
L	54	54	59,5	73	84	98	108	127	166	188	232
N	35	35	40	50	59	75	93	115	135	196	н/д
T1	13	11	12	16	16	16	14	21	28	н/д	н/д

Версия: 2023-09-27-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.09.2023	0.91 Мб

Артикул	Диаметр условного прохода	Срок поставки	Стоимость
8 10 15 20 25 32 40 50 65 80 100

Артикул	Модель	Диаметр условного прохода	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода	Срок поставки	Стоимость
O40618	ФС-У-008	8	Со склада	882 руб. – +
O40619	ФС-У-010	10	Со склада	882 руб. – +
O40620	ФС-У-015	15	Со склада	882 руб. – +
O40621	ФС-У-020	20	Со склада	1469 руб. – +
O40622	ФС-У-025	25	Со склада	1840 руб. – +
O40623	ФС-У-032	32	Со склада	2791 руб. – +
O40624	ФС-У-040	40	Со склада	3673 руб. – +
O40625	ФС-У-050	50	Со склада	5368 руб. – +

Артикул	Модель	Диаметр условного прохода	Срок поставки	Стоимость
O40618	ФС-У-008	8	Со склада	882 руб. – +
O40619	ФС-У-010	10	Со склада	882 руб. – +
O40620	ФС-У-015	15	Со склада	882 руб. – +
O40621	ФС-У-020	20	Со склада	1469 руб. – +
O40622	ФС-У-025	25	Со склада	1840 руб. – +
O40623	ФС-У-032	32	Со склада	2791 руб. – +
O40624	ФС-У-040	40	Со склада	3673 руб. – +
O40625	ФС-У-050	50	Со склада	5368 руб. – +
O40626	ФС-У-065	65	Снято с производства	5179 руб. – +
O40627	ФС-У-080	80	Снято с производства	8497 руб. – +
O40628	ФС-У-100	100	Снято с производства	10487 руб. – +
