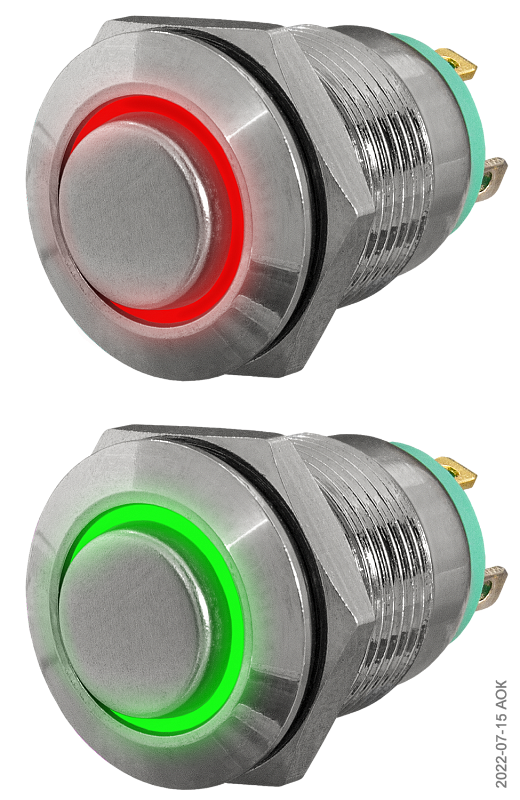

Кнопка металлическая 12 мм антивандальная миниатюрная с подсветкой ARG1-V-12ICB

Антивандальная металлическая миниатюрная кнопка с подсветкой ARG1-V-12ICB предназначена для управления различным оборудованием в условиях неблагоприятной среды, повышенных нагрузок и вероятности умышленного или неумышленного повреждения

Контакты: 1НО
Коммутационная способность: =2 А, 36 В; ~3 А, 250 В
Диаметр монтажного отверстия: 12 мм

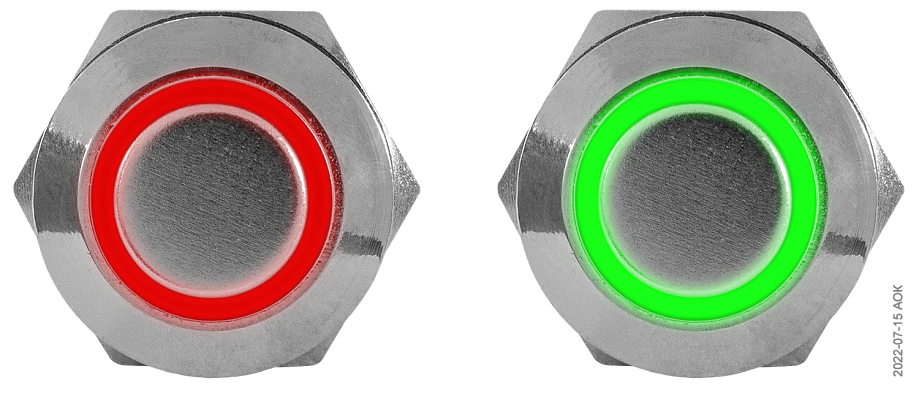

Кольцевая подсветка (красная или зеленая)
С фиксацией или без фиксации
Материал корпуса: хромированная латунь
Материал нажимной части: нержавеющая сталь
Степень пылевлагозащиты: IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий IK06 (со стороны лицевой панели)
Присоединение: пайка или плоские изолированные разъемы

В закладки

от 270 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

Антивандальная миниатюрная кнопка с подсветкой ARG1-V-12ICB предназначена для управления различным оборудованием в промышленности, в сфере обслуживания, на транспорте (в лифтах, эскалаторах, светофорах), системах контроля доступа и безопасности. Кнопку можно использовать в широком температурном диапазоне, в условиях повышенных нагрузок (например, при большой проходимости людей) и при высокой вероятности повреждения от условий эксплуатации или в результате умышленных действий.

Прежнее название кнопки: SD16-V-12ICB

Особенности:

Диаметр нажимной части: 7 мм
Монтаж в плоские панели толщиной до 8 мм, фиксация стопорной гайкой
Надежная защита от неблагоприятных условий среды, соответствует стандартам пылевлагозащиты IP65 и защиты от механических воздействий IK06
Пружинный возвратный механизм
Для быстрого и удобного подключения НО-контакта без пайки рекомендуется использовать коннектор ПИН-12Т-2/4

Технические характеристики:

Параметр	Значение
Контакты	1НО
Исполнение	С фиксацией или без фиксации
Коммутационная способность	~3 А, 250 В; =2 А, 36 В
Присоединение	Пайка или плоские изолированные разъемы 2,0×0,5 мм
Подсветка	Светодиодная кольцевая красная или зеленая
Питание подсветки	~220 В, =12 В
Материал корпуса	Хромированная латунь
Материал нажимной части	Нержавеющая сталь
Монтаж	В отверстие панели
Диаметр монтажного отверстия	12 мм
Толщина панели	≤ 8 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты	IP65 (со стороны лицевой панели)
Степень защиты от внешних механических воздействий	IK06 (со стороны лицевой панели)
Температурный диапазон применения	−20...+50°С
Электрическая износостойкость	≥ 50 000 циклов
Механическая износостойкость	≥ 500 000 циклов
Ресурс работы светодиода	≥ 27 000 ч
Габаритные размеры выступающей части	∅ 14×3 мм
Максимальные габаритные размеры	16×14×L мм
Монтажная глубина**	Lm мм (см. Габаритные размеры)
Вес	8 г

** Без учета ответных разъемов.

Модификации:

Модификация	Исполнение	Цвет подсветки	Питание подсветки
-L100-U-SR220 -L100-U-SG220	с фиксацией	красный зеленый	~220 В
-M100-U-SR220 -M100-U-SG220	без фиксации	красный зеленый	~220 В
-M100-U-SR12	без фиксации	красный	=12 В

Схема работы и подключения

ARG1-V-12ICB-L с фиксацией

ARG1-V-12ICB-M без фиксации

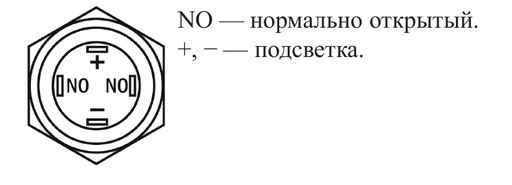

Схема расположения контактов

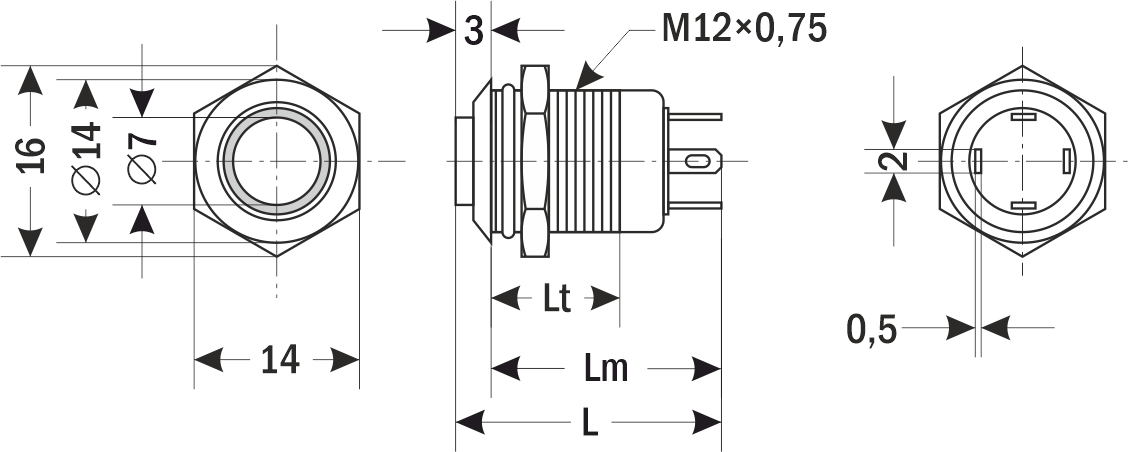

Габаритные размеры

Модификации	Размер, мм
Модификации	L	Lt	Lm
-L100-U-SR220 -L100-U-SG220	27	12	24
-M100-U-SR220 -M100-U-SG220 -M100-U-SR12	23	10	19,5

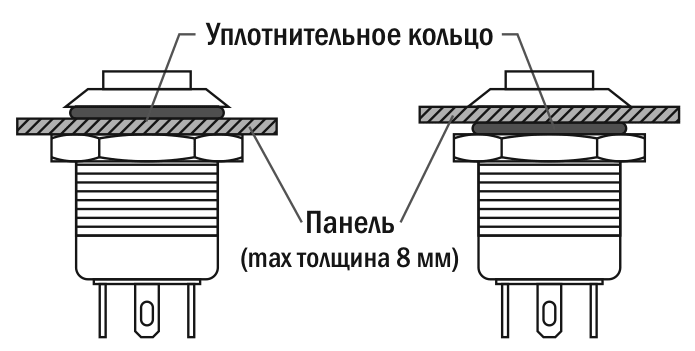

Схема установки

Версия: 2023-09-07-КВА

Артикул	Тип	Цвет	Напряжение лампы	Срок поставки	Стоимость
без фиксации с фиксацией	зеленый красный	~220В =12В

Артикул	Модель	Тип	Цвет	Напряжение лампы	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Тип	Цвет	Напряжение лампы	Срок поставки	Стоимость
N78357	ARG1-V-12ICB-M100-U-SG220 (SD16-V-12ICB)	без фиксации	зеленый	~220В	Со склада	270 руб. – +
N78359	ARG1-V-12ICB-M100-U-SR220 (SD16-V-12ICB)	без фиксации	красный	~220В	Со склада	270 руб. – +
N78361	ARG1-V-12ICB-M100-U-SR12 (SD16-V-12ICB)	без фиксации	красный	=12В	Со склада	270 руб. – +
N78358	ARG1-V-12ICB-L100-U-SG220 (SD16-V-12ICB)	с фиксацией	зеленый	~220В	Со склада	439 руб. – +
N78360	ARG1-V-12ICB-L100-U-SR220 (SD16-V-12ICB)	с фиксацией	красный	~220В	Со склада	439 руб. – +

Артикул	Модель	Тип	Цвет	Напряжение лампы	Срок поставки	Стоимость
N78357	ARG1-V-12ICB-M100-U-SG220 (SD16-V-12ICB)	без фиксации	зеленый	~220В	Со склада	270 руб. – +
N78359	ARG1-V-12ICB-M100-U-SR220 (SD16-V-12ICB)	без фиксации	красный	~220В	Со склада	270 руб. – +
N78361	ARG1-V-12ICB-M100-U-SR12 (SD16-V-12ICB)	без фиксации	красный	=12В	Со склада	270 руб. – +
N78358	ARG1-V-12ICB-L100-U-SG220 (SD16-V-12ICB)	с фиксацией	зеленый	~220В	Со склада	439 руб. – +
N78360	ARG1-V-12ICB-L100-U-SR220 (SD16-V-12ICB)	с фиксацией	красный	~220В	Со склада	439 руб. – +
