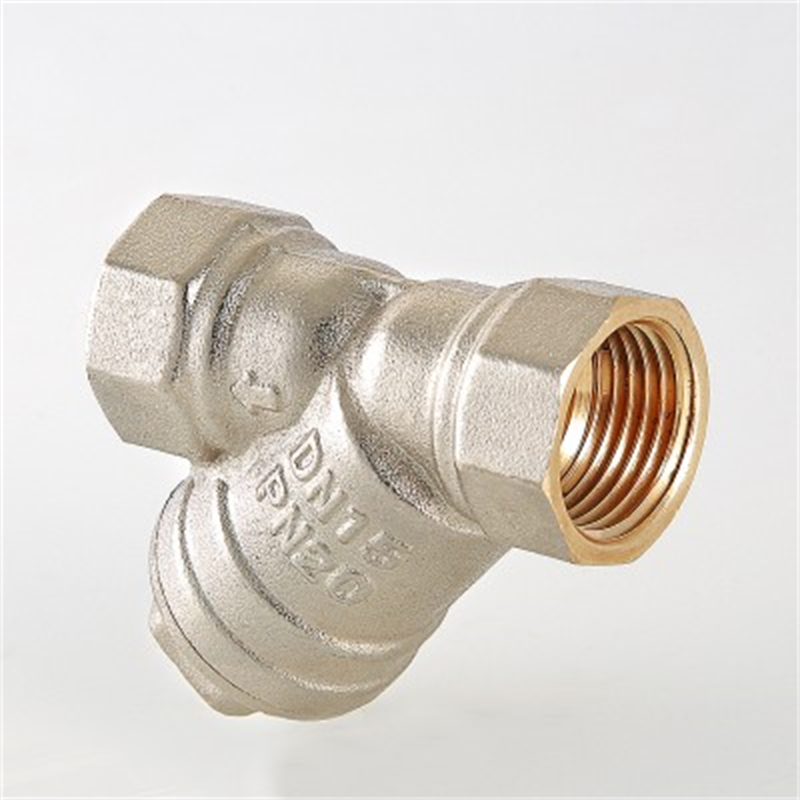

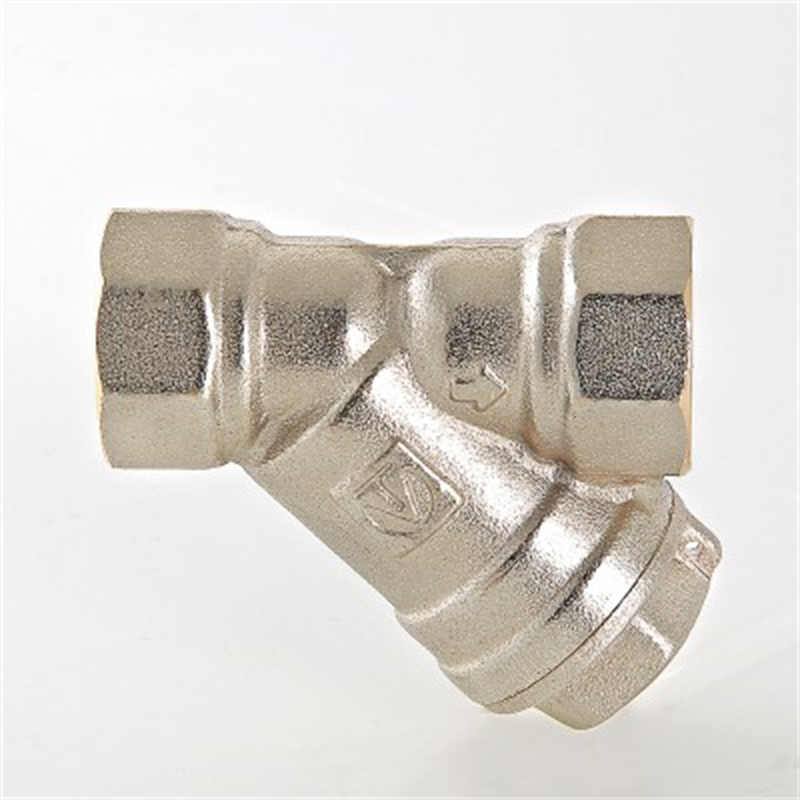

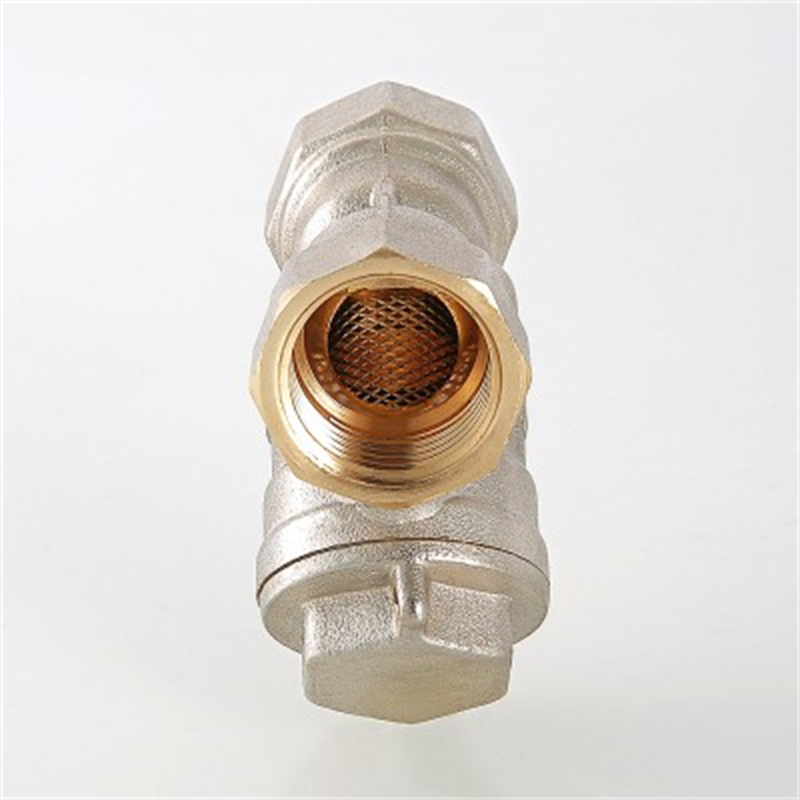

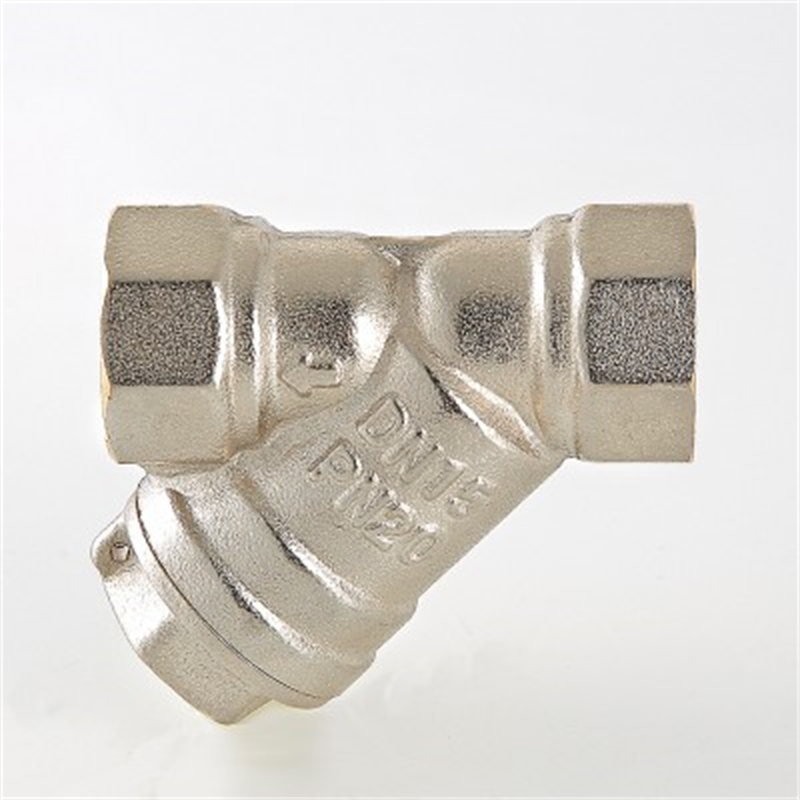

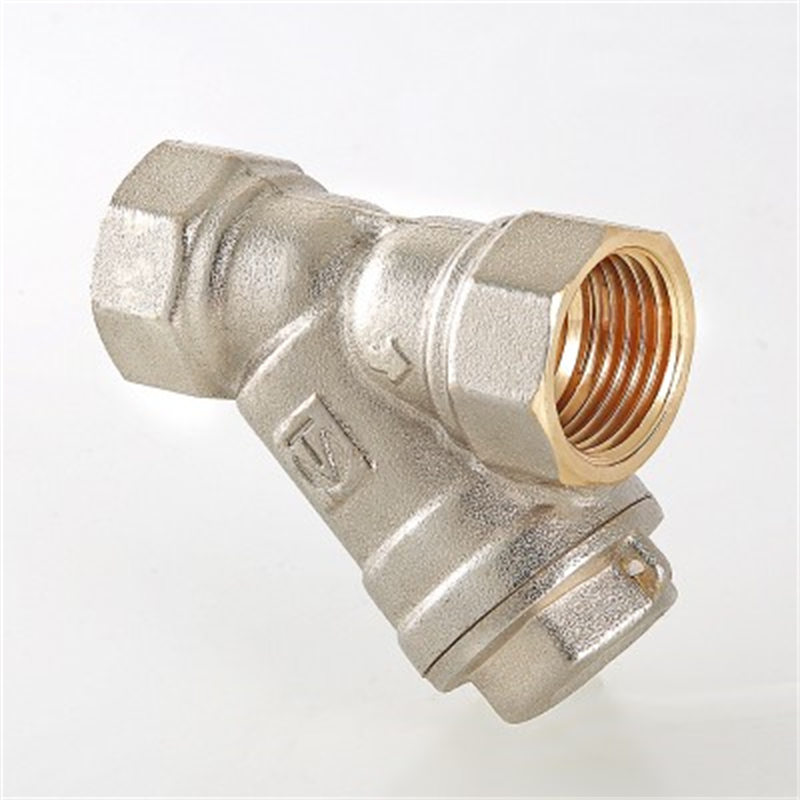

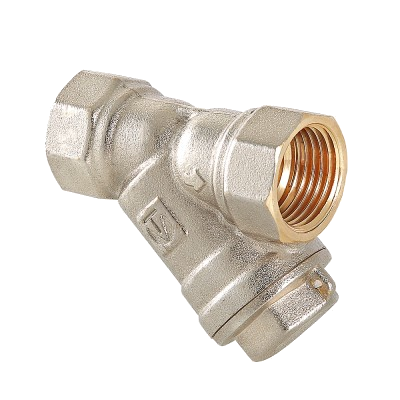

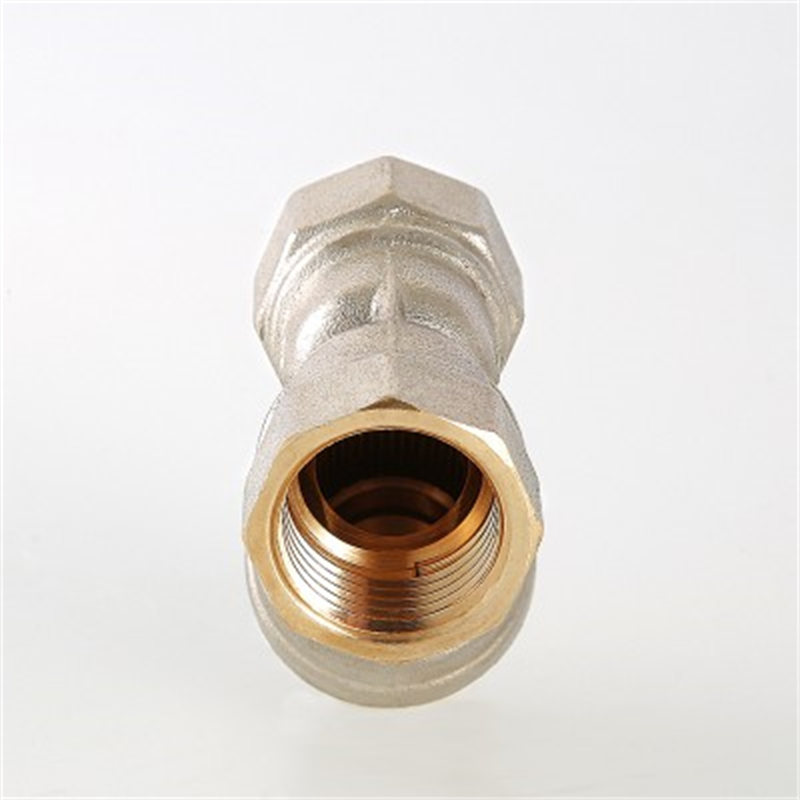

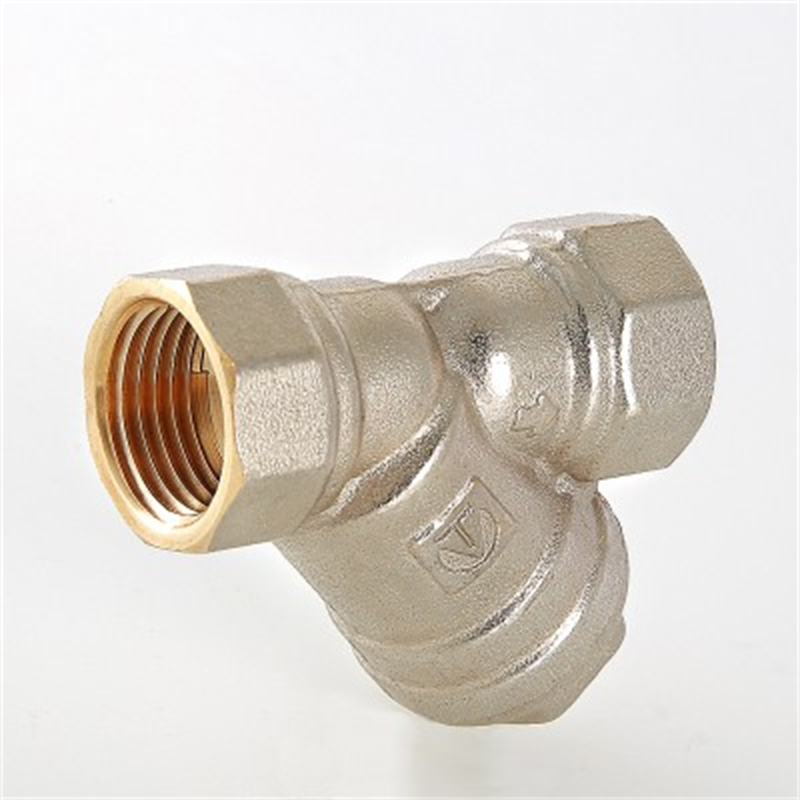

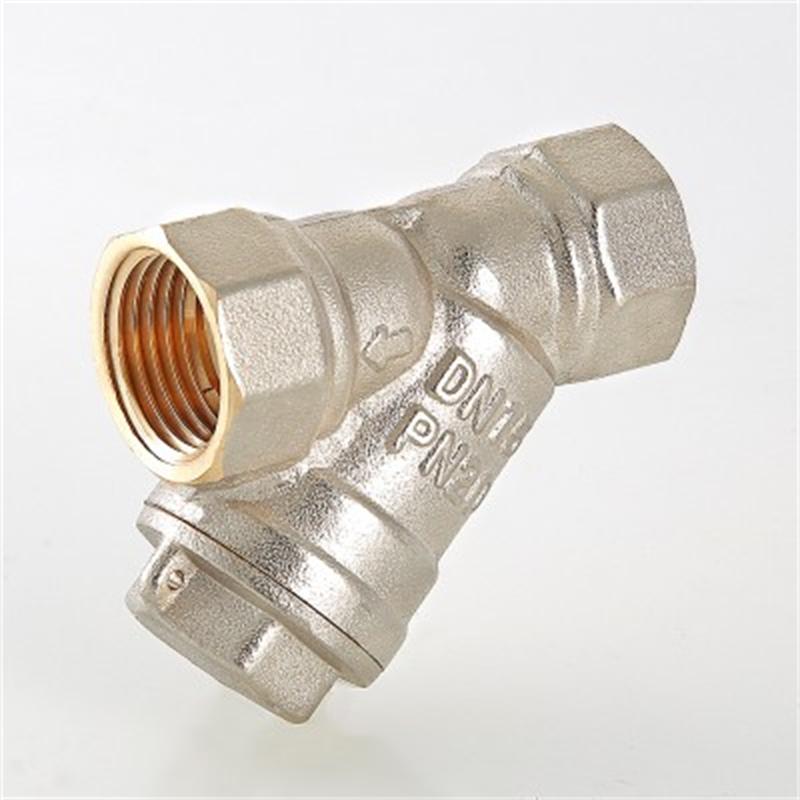

Фильтр механической очистки косой VT.192.N

Фильтр механической очистки косой для очистки потока от нерастворимых механических примесей в системах трубопроводов горячей и холодной воды, прочих жидкостей, не агрессивных к материалу фильтра,при температуре транспортируемой среды до +150°C

Тип: Y-образный
Рабочая среда: вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Температура рабочей среды: +5...+150°С
Рабочее давление: 0,0...2,0 МПа
Диаметр условного прохода: 15...50 мм
Размер ячейки сетки: 500...1000 мкм
Материал корпуса: никелированная латунь
Материал фильтроэлемента: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: G½"...G2"
Резьба внутренняя-внутренняя

В закладки

от 315 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Параметр	Значение
Рабочая среда	Вода, горячая вода, а также другие жидкости, неагрессивные к материалам крана
Материал	Корпуса: никелированная латунь Фильтроэлемента: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	+5...+150°С
Рабочее давление	0,0...2,0 МПа			0,0...1,6 МПа
Пробное давление	0,0...3,0 МПа			0,0...2,4 МПа
Диаметр условного прохода	15 мм	20 мм	25 мм	32 мм	40 мм	50 мм
Размер ячейки сетки	500 мкм	500 мкм	500 мкм	800 мкм	800 мкм	1000 мкм
Расстояние между центрами ячеек	1,1 мм	1,1 мм	1,1 мм	1,4 мм	1,4 мм	1,6 мм
Количество ячеек на см²	156 шт	156 шт	156 шт	83 шт	83 шт	59 шт
Присоединение	G½"	G¾"	G1"	G1¼"	G1½"	G2"
Тип резьбы	Резьба внутренняя-наружная
Транспарантность фильтроэлемента	39%	39%	39%	53%	53%	59%
Условная пропускная способность на чистом фильтре	3,15 м³/ч	5 м³/ч	9,9 м³/ч	15,5 м³/ч	24 м³/ч	28,5 м³/ч
Номинальный расход на чистом фильтре	1,41 м³/ч	2,24 м³/ч	4,43 м³/ч	6,93 м³/ч	10,7 м³/ч	12,7 м³/ч
Площадь поверхности фильтрации	17,9 см²	32,6 м³/ч	44,8 м³/ч	55,7 м³/ч	77,1 м³/ч	111 м³/ч
Средний полный срок службы	30 лет

Габаритные размеры

Ду, мм	G	L, мм	H, мм	Вес, кг
15	G½"	54	40	0,131
20	G¾"	69	50	0,246
25	G1"	89	64	0,416
32	G1¼"	98	69	0,590
40	G1½"	111	78	0,839
50	G2"	135	90	1,072

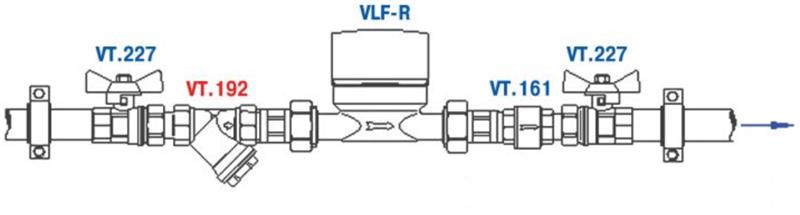

Пример применения

Версия: 2021-06-10-ШАР

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25 32 40 50

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G66639	VT.192.N.04	15	Со склада	315 руб. – +
G66640	VT.192.N.05	20	Со склада	566 руб. – +

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G66639	VT.192.N.04	15	Со склада	315 руб. – +
G66640	VT.192.N.05	20	Со склада	566 руб. – +
G66641	VT.192.N.06	25	1...2 недели	1056 руб. – +
G66642	VT.192.N.07	32	1...2 недели	1752 руб. – +
G66643	VT.192.N.08	40	1...2 недели	2659 руб. – +
G66644	VT.192.N.09	50	1...2 недели	3431 руб. – +
