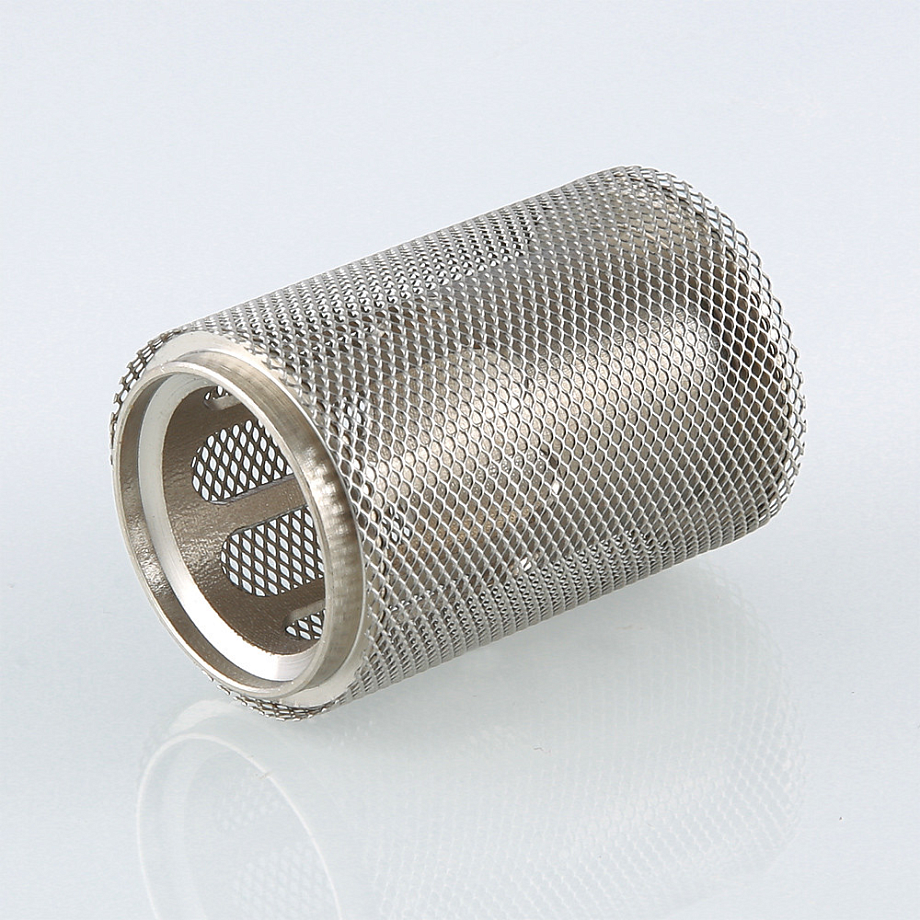

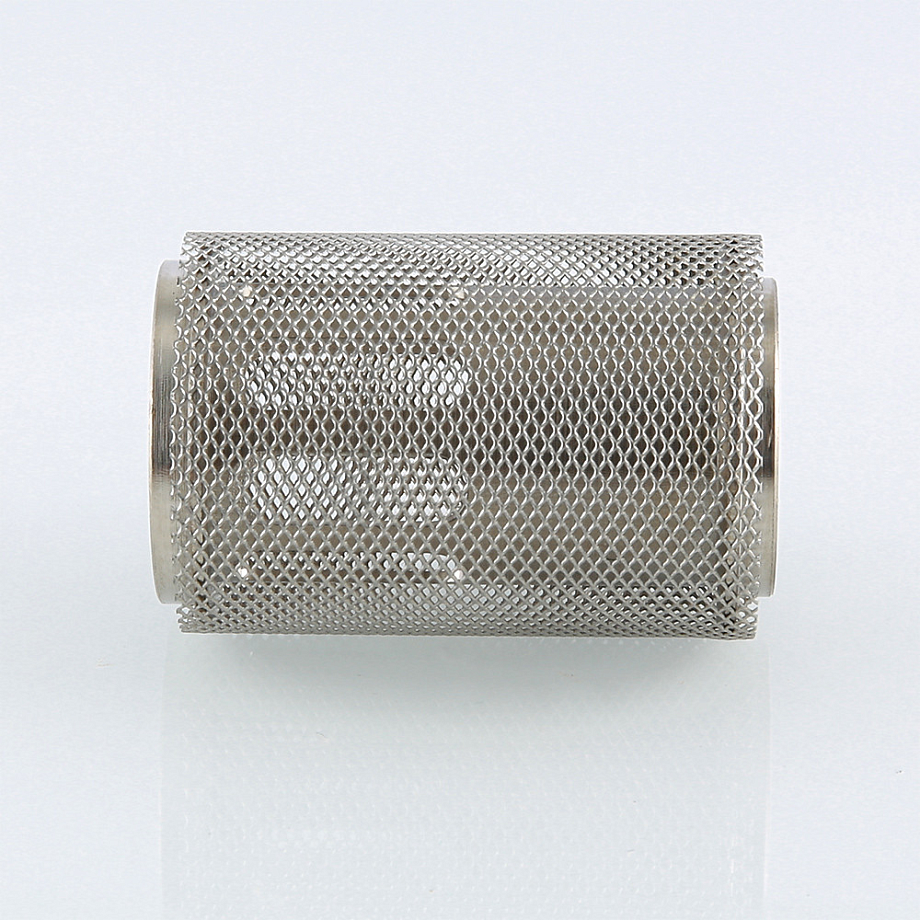

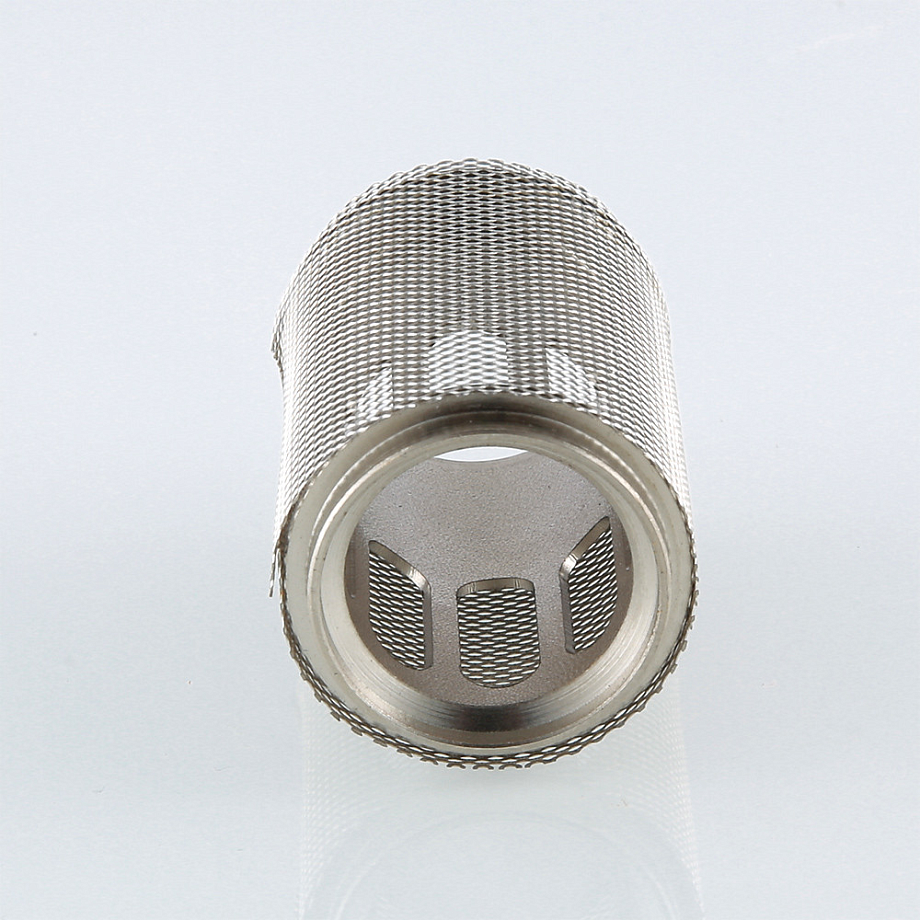

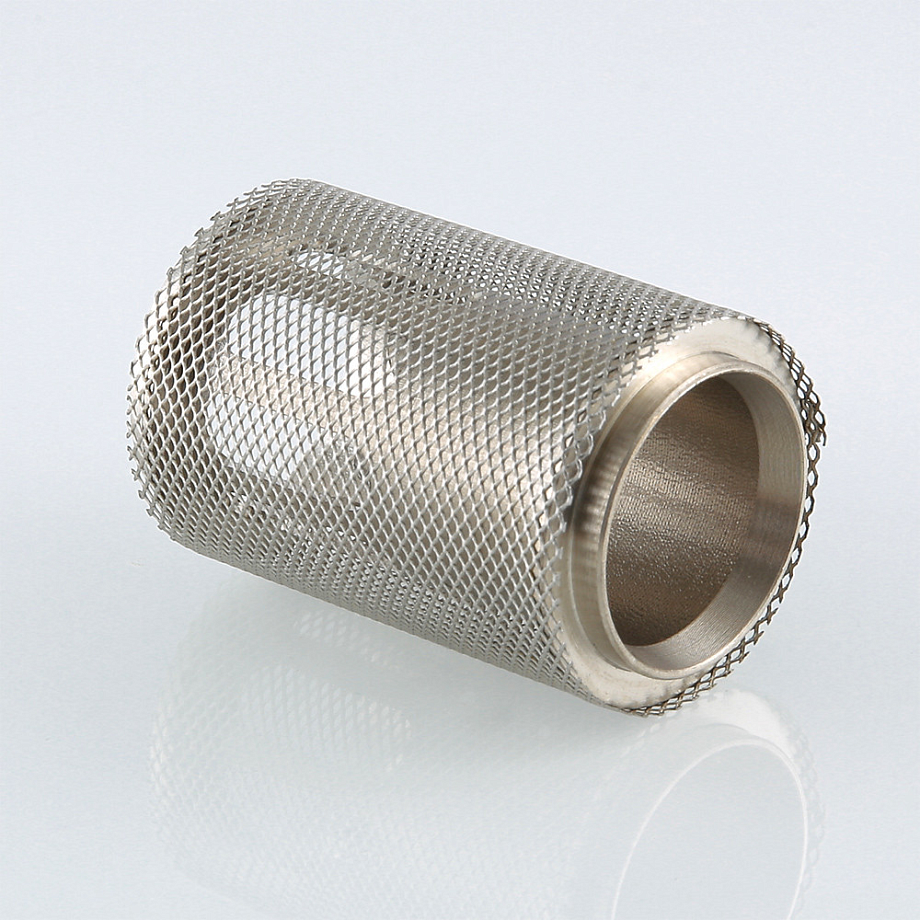

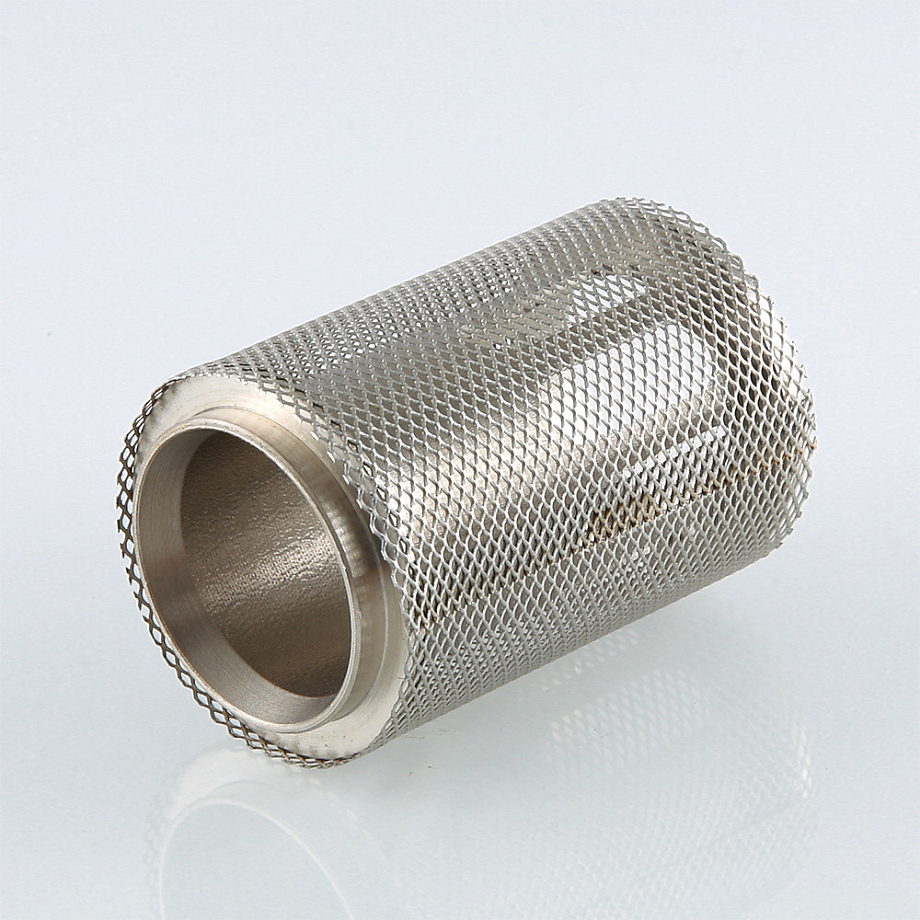

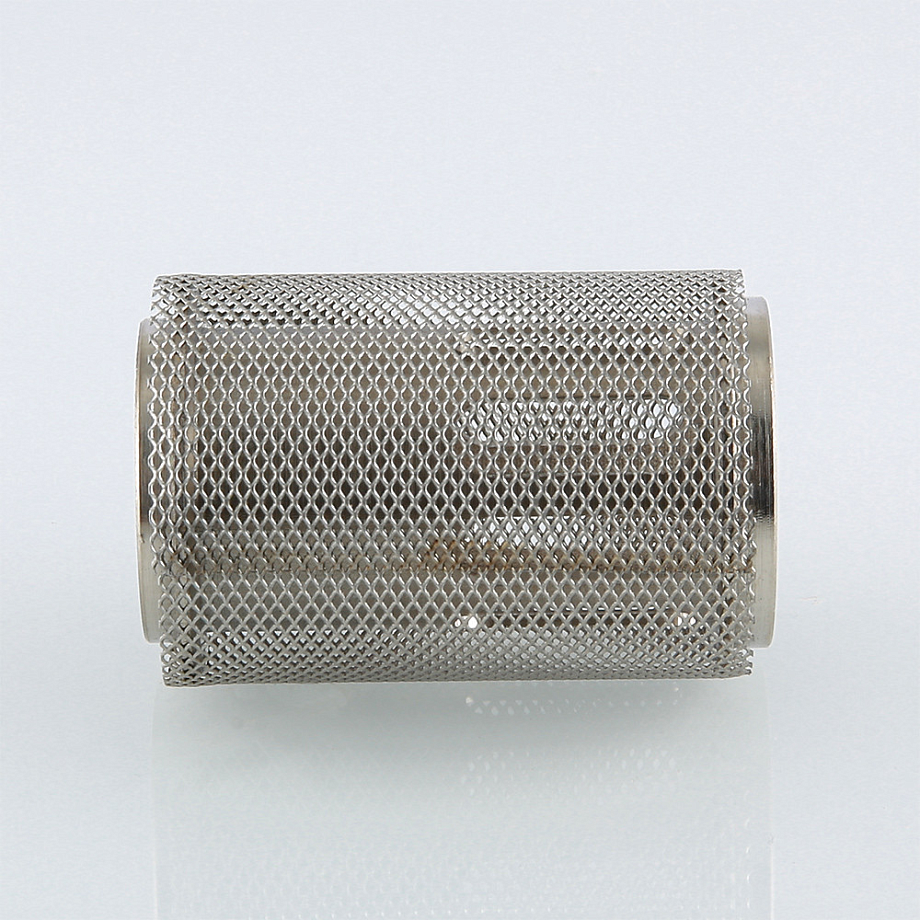

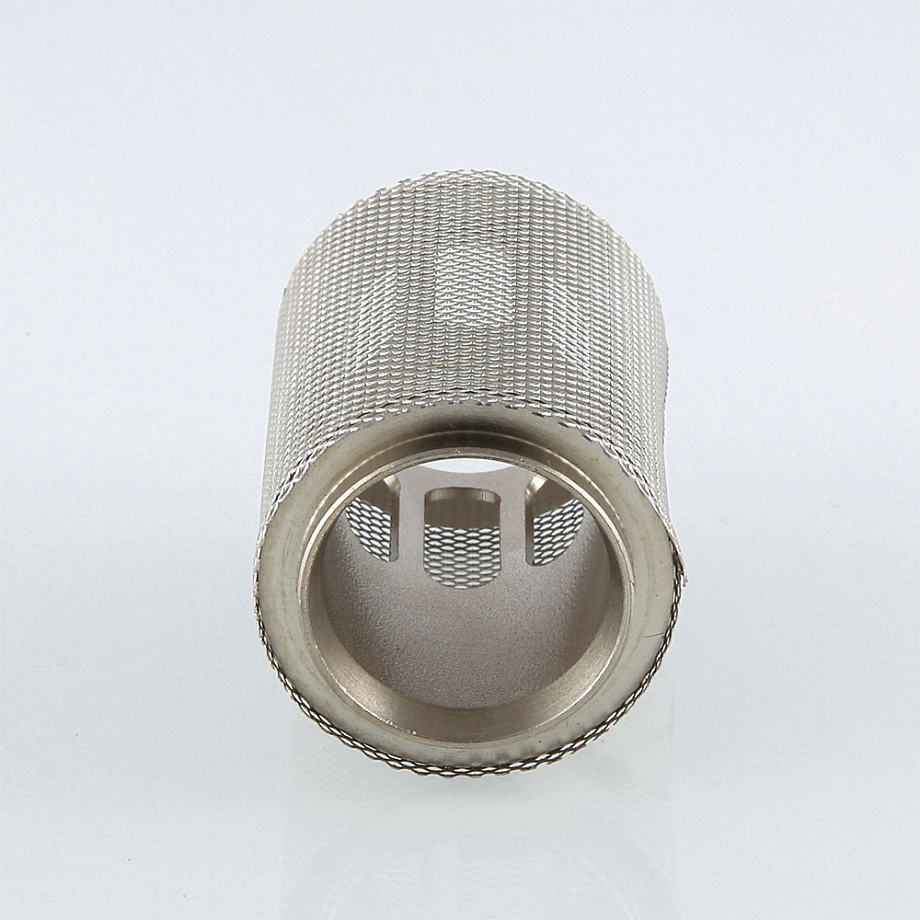

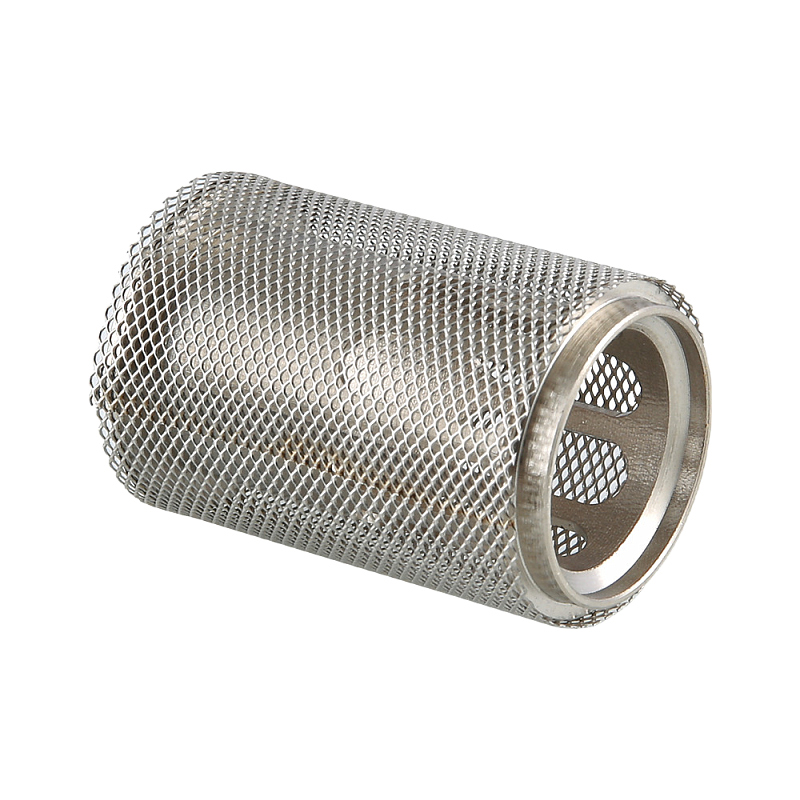

Инвертор VT.116.N предназначен для предотвращения засорения подводящего участка трубопровода путем установки его в в колбу существующего фильтра и, поворота потока в фильтровальной камере на 180°.
Инвертор используется при неправильной установке косых фильтров
VT.190,
VT.191,
VT.192 в существующих водопроводных системах
Технические характеристики:
Параметр
| Значение
|
Рабочая среда | Вода, горячая вода, а также другие жидкости, неагрессивные к материалам инвертора |
Материал | Никелированная латунь (инвертирующая гильза), нержавеющая сталь (фильтроэлемент) |
Температура рабочей среды | ≤ +130°С
|
Номинальное давление | 1,6 МПа |
Диаметр условного прохода фильтра
| ½"...1" |
Размер ячейки сетки | 500 мкм
|
Средний полный срок службы
| 20 лет
|

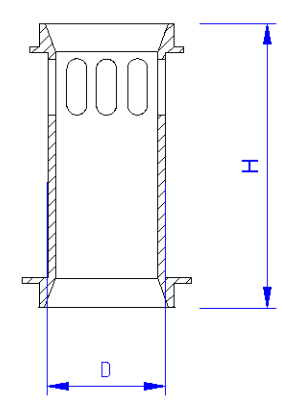

Габаритные размеры |
|
Модель | Ду фильтра, дюймы
| D, мм
| H, мм | Вес, г
|
VT.116.N.04
| ½" | 14
| 34
| 13
|
VT.116.N.05
| ¾" | 19
| 39
| 25
|
VT.116.N.06
| 1" | 25
| 44
| 40
|

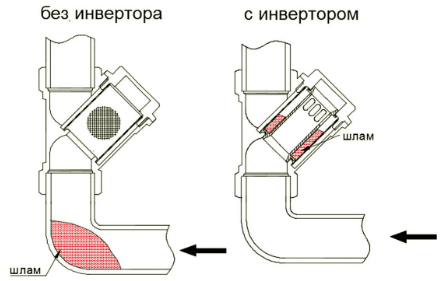

Пример применения
|
|
Версия: 2023-01-24-ЛВС
