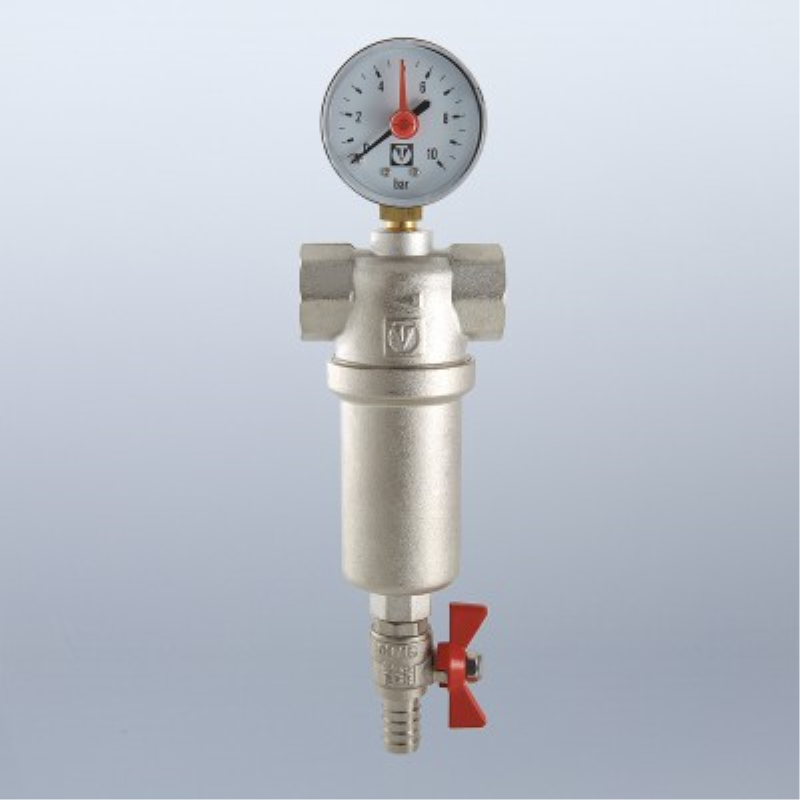

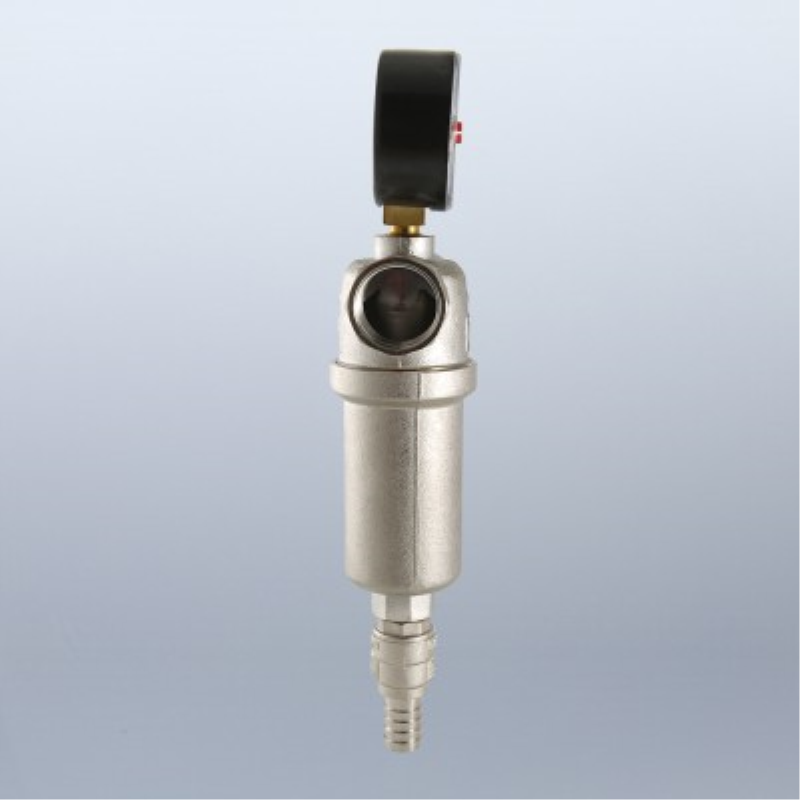

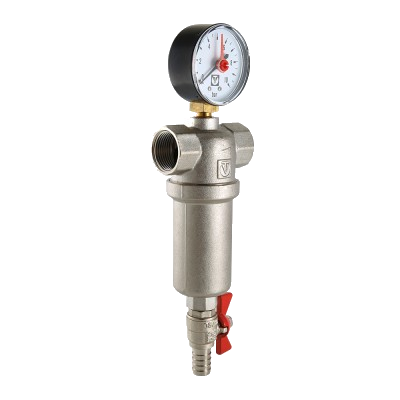

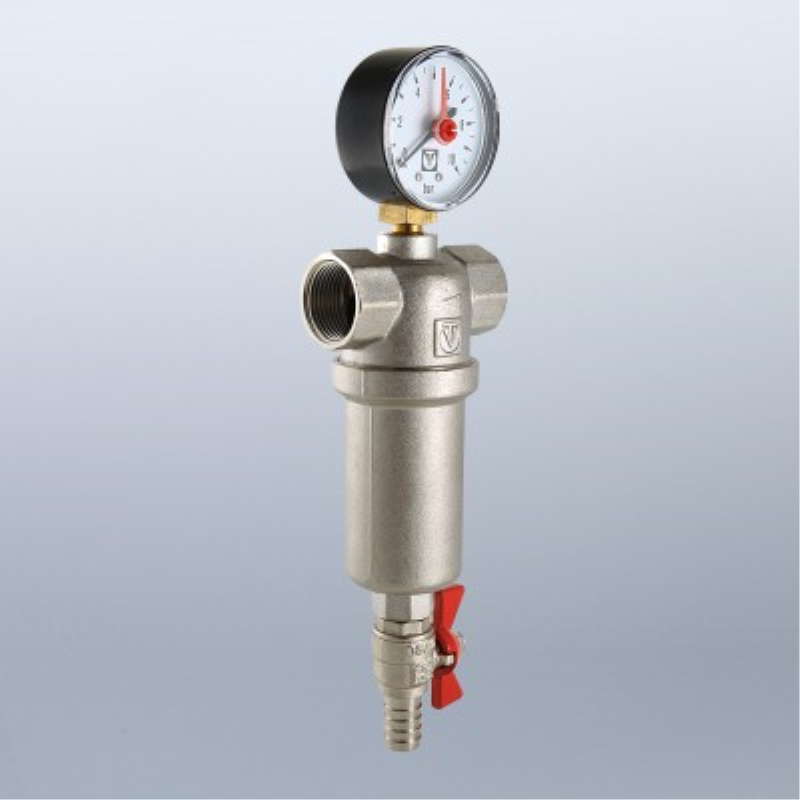

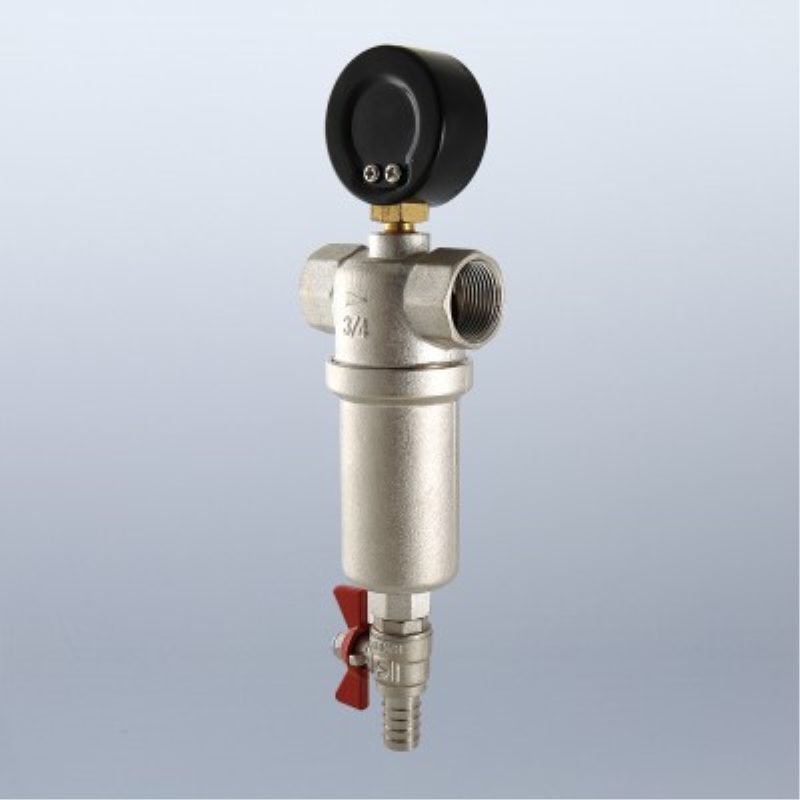

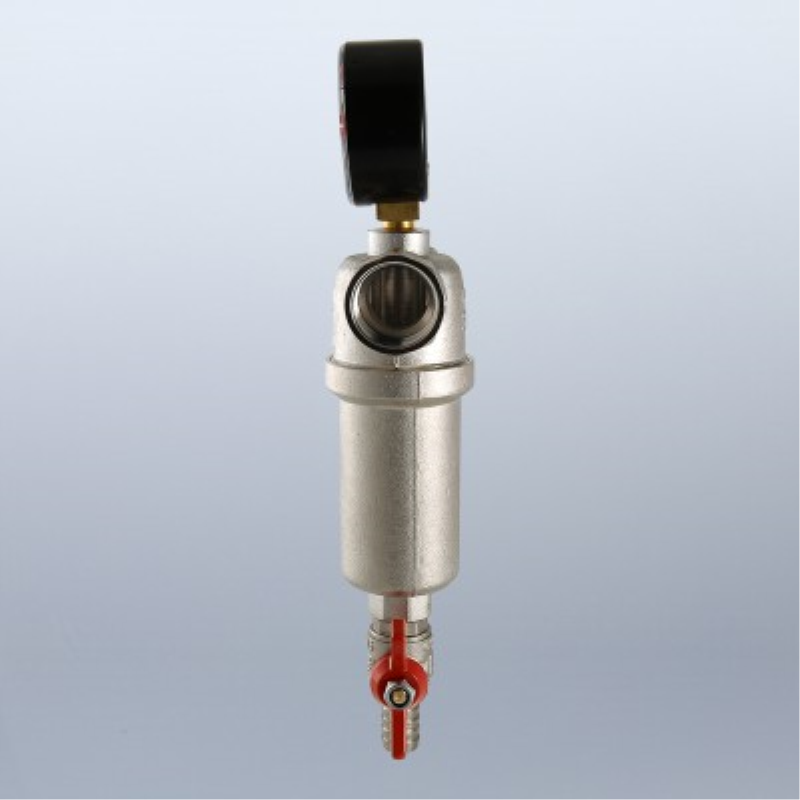

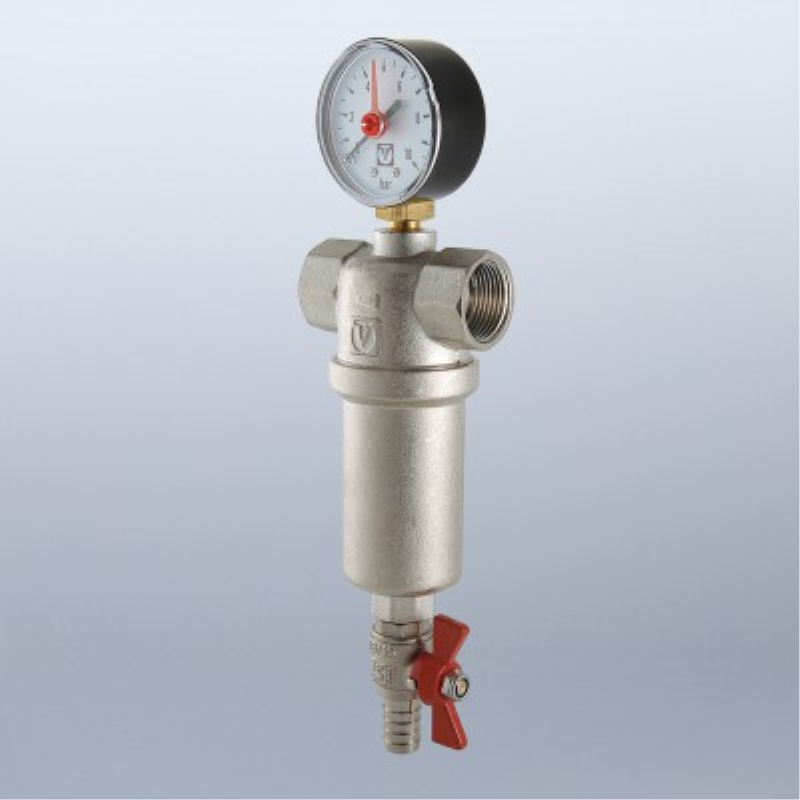

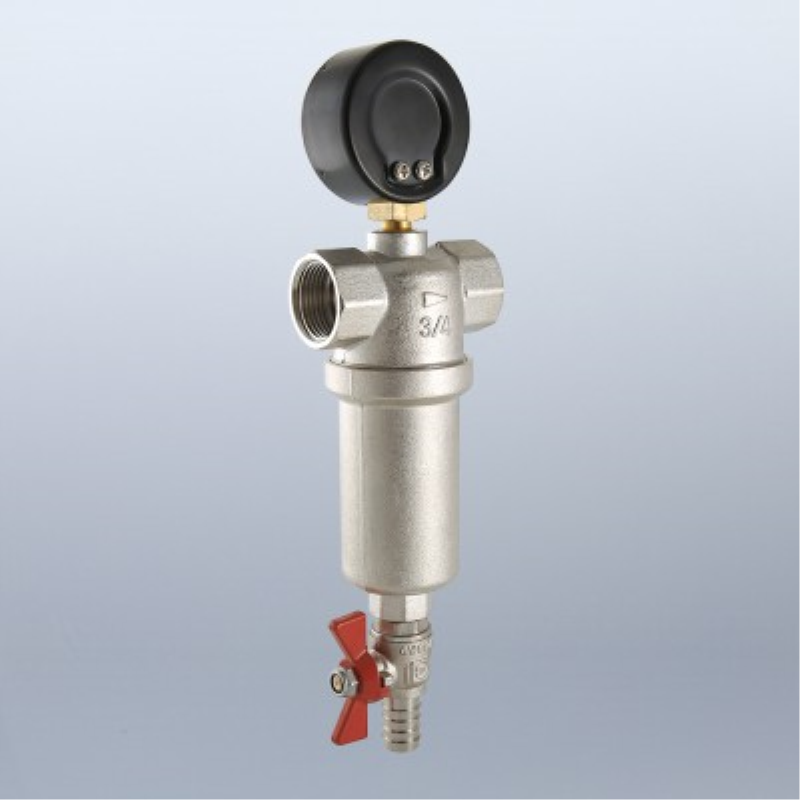

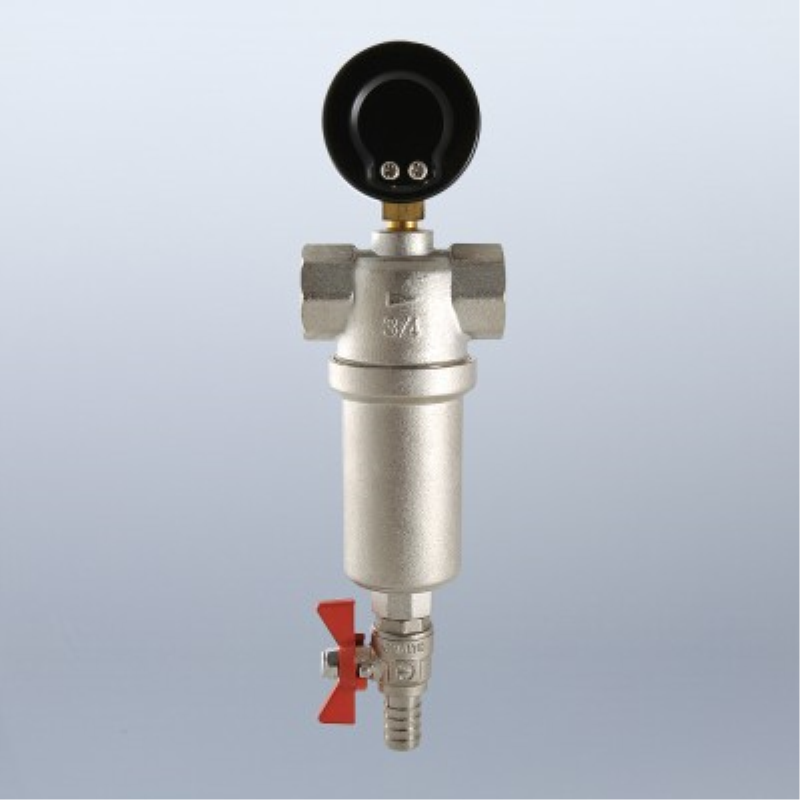

Фильтр механической очистки промывной каскадный VT.389.N

Фильтр механической очистки промывной каскадный для очистки потока от нерастворимых механических примесей в системах трубопроводов горячей и холодной воды, сжатого воздуха, масла и жидких углеводородов при температуре транспортируемой среды до +110°C

Тип: промывной каскадный
Рабочая среда: вода, горячая вода, сжатый воздух, масла, жидкие углеводороды
Температура рабочей среды: +1...+110°С
Рабочее давление: 0,0...1,6 МПа
Диапазон измерения манометра: 0...1,0 МПа
Диаметр условного прохода: 15...25 мм
Размер ячейки сетки: 1000 мкм (первая ступень), 250 мкм (вторая ступень)
Материал корпуса: никелированная латунь
Материал фильтроэлемента: нержавеющая сталь
Материал уплотнения: EPDM
Присоединение: G½"...G1"
Диаметр штуцера под шланг: 14 мм
Резьба внутренняя-внутренняя

В закладки

от 1 278 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Благодаря установке двух фильтроэлементов (1000 мкм и 250 мкм), фильтр осуществляет каскадную (двухступенчатую) очистку, что существенно увеличивает межпромывочный интервал.
Дренажный кран со штуцером под шланг позволяет осуществлять как прямую, так и обратную промывку фильтра.
Манометр, входящий в комплект фильтра, позволяет узнать давление в системе в статическом режиме, а также давление до фильтра в динамическом режиме.Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, сжатый воздух, масла, жидкие углеводороды
Материал	Корпуса: никелированная латунь Фильтроэлемента: нержавеющая сталь Уплотнения: EPDM
Температура рабочей среды	+1...+110°С
Рабочее давление	0,0...1,6 МПа
Пробное давление	0,0...2,4 МПа
Диапазон измерения манометра	0...1,0 МПа
Диаметр условного прохода	15 мм, 20 мм, 25 мм
Размер ячейки сетки - первая ступень - вторая ступень	1000 мкм 250 мкм
Присоединение	G½", G¾", G1" Резьба внутренняя-внутренняя
Размер резьбы под дренажный кран	G⅜"
Размер резьбы под манометр	G¼"
Диаметр штуцера под шланг	14 мм
Условная пропускная способность на чистом фильтре - 15 мм - 20 мм - 25 мм	3,0 м³/ч 4,9 м³/ч 9,2 м³/ч
Номинальный расход на чистом фильтре - 15 мм - 20 мм - 25 мм	1,35 м³/ч 2,21 м³/ч 4,28 м³/ч
Средний полный срок службы	30 лет

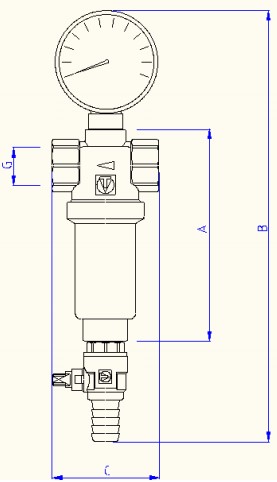

Габаритные размеры

Ду, мм	G	A, мм	B, мм	C, мм	Вес, кг
15	G½"	91	201	54	0,447
20	G¾"	115	225	66	0,657
25	G1"	149	259	78	1,096

Версия: 2019-10-12-КВА

Артикул	Диаметр условного прохода, мм	Срок поставки	Стоимость
15 20 25

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51470	VT.389.N.04	15	Со склада	1278 руб. – +
G51471	VT.389.N.05	20	Со склада	2064 руб. – +

Артикул	Модель	Диаметр условного прохода, мм	Срок поставки	Стоимость
G51470	VT.389.N.04	15	Со склада	1278 руб. – +
G51471	VT.389.N.05	20	Со склада	2064 руб. – +
G51472	VT.389.N.06	25	1...2 недели	3560 руб. – +
