Ротационный датчик уровня миниатюрный INNOLevel серии M

Прибор для мониторинга уровня сыпучих продуктов

Область применения: пластиковые порошки и гранулы, строительные материалы, пищевые продукты, древесные сыпучие материалы и др.
Питание: ~230 В или =24 В
Реле: ~5 А, 250 В; =3 А, 30 В
Температура рабочей среды: −30...+80°С
Присоединение: резьбовое G¾"
Материал корпуса прибора: алюминий
Материал лопастей: нержавеющая сталь
Степень пылевлагозащиты: IP65
Компактный размер прибора

В закладки

от 18 380 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Сигнализатор INNOLevel серии M представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня

Особенности:

Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
Компактное исполнение для применения на малых емкостях (например,бункер дозатора, смесителя)
Определение заторов в трубах и узких желобах подачи материала

Принцип действия и область применения: Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100г/л приведены ниже:

Пластиковые порошки и гранулы
Строительные материалы
Пищевые продукты
Древесные сыпучие материалы

Технические характеристики:

Параметр	Значение
Питание - Переменный ток - Постоянный ток	~210...230 В, макс 4 ВА =24 В, макс 2,5 Вт
Скорость вращения электродвигателя	1 об/мин
Коммутационная способность реле	~5 А, 250 В =3 А, 30 В
Степень пылевлагозащиты	IP65
Рабочая температура	−30...+80°С
Макс. рабочее давление	0,8 бар
Мин. плотность продукта	>100 г/л
Допустимая мех. нагрузка	Макс. 300 Н на конце вала
Материал корпуса прибора	Алюминий
Материал лопастей	Нержавеющая сталь
Вес - Версия ~220 В - Версия =24 В	850 г 1250 г

Модификации:

Модель	Материал корпуса	Рабочие температуры	Максимальное давление	Защита	Лопасть	Скорость вращения	Присоединение	Удлинение	Напряжение питания
INNOLevel IL-MAA	Алюминий	−30...+80°С	0,8 бар	IP65	Прямоуг., 35×80 мм нерж. сталь	1 об/мин	резьбовое G¾" , контргайка	85 мм, нерж. сталь	~220 В
INNOLevel IL-MEA					Прямоуг., 35×80 мм нерж. сталь			85 мм, нерж. сталь	=24 В
INNOLevel IL-MAS					Складная, 20×130 мм нерж. сталь			90 мм, нерж. сталь	~220 В
INNOLevel IL-MES					Складная, 20×130 мм нерж. сталь			90 мм, нерж. сталь	=24 В

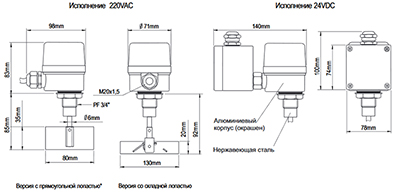

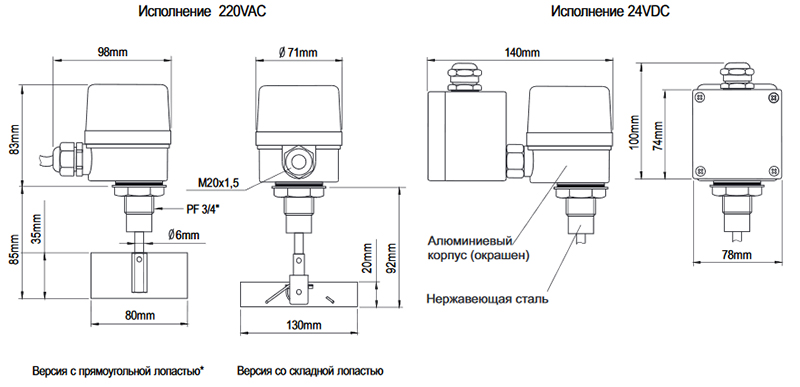

Габаритные размеры

Версия: 2020-06-10-ШАР

Артикул	Модель	Срок поставки	Стоимость
INNOLevel IL-MAA INNOLevel IL-MEA INNOLevel IL-MAS INNOLevel IL-MES

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
G97178	INNOLevel IL-MAA	1...2 недели	18380 руб. – +
G97179	INNOLevel IL-MEA	1...2 недели	21420 руб. – +
G97180	INNOLevel IL-MAS	1...2 недели	19440 руб. – +
G97181	INNOLevel IL-MES	1...2 недели	22470 руб. – +
