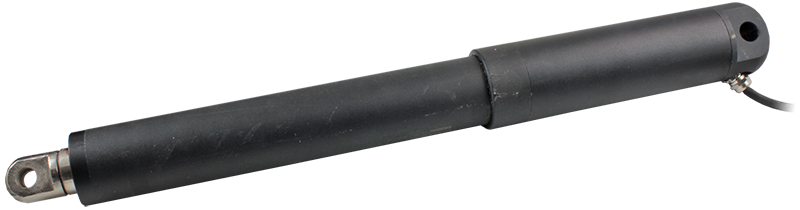

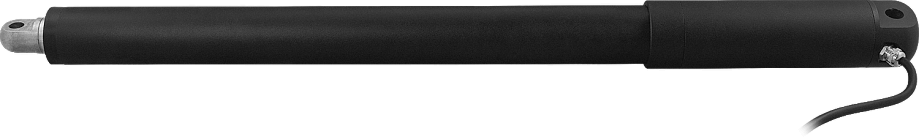

Линейный актуатор HT-KC55

Линейный актуатор представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение

Максимальная нагрузка: 500...6000 Н
Длина хода штока: 100...400 мм
Максимальная скорость (при полной нагрузке): 2...48 мм/с
Режим работы: 2 мин ВКЛ, 18 мин ВЫКЛ
Рабочий цикл: 10%
Питание: =12 В или =24 В
Защита: IP67
Встроенный датчик Холла

В закладки

от 43 936 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Линейный актуатор HT-KC55 представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение.

Линейные актуаторы HT-KC55 широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.

Особенности:

Корпус из высокопрочного металлического цинкового сплава
Встроенные выключатели для отключения питания при достижении конечного положения

Технические характеристики:

Параметр	Значение
Максимальная нагрузка	500...6000 Н
Длина хода штока (S)	100...400 мм
Максимальная скорость (при полной нагрузке)	2...48 мм/с
Максимальная скорость (без нагрузки)	2,2...50 мм/с
Минимальный размер для установки	Длина хода штока (S) + 300 мм (S=100...300 мм) Длина хода штока (S) + 320 мм (S=100...400 мм)
Режим работы	2 мин ВКЛ, 18 мин ВЫКЛ
Рабочий цикл	10%
Питание	=12 В или =24 В
Защита	IP67
Сертификация	ISO9001-2008, CE, ROHS
Уровень шума	≤ 56 дБ
Температура эксплуатации	−20...+45°C

Модификации:

Модель	Номинальная нагрузка, Н		Нагрузка самоблокировки (при условии втягивания), Н	Номинальный ток нагрузки, А	Максимальная скорость (без нагрузки), мм/с	Максимальная скорость (при полной нагрузке), мм/с
Модель	Втягивание	Толкание	Нагрузка самоблокировки (при условии втягивания), Н	Номинальный ток нагрузки, А	Максимальная скорость (без нагрузки), мм/с	Максимальная скорость (при полной нагрузке), мм/с
HT-KC55-XXX-6000	6000	6000	8200	5,4	2,2	2,0
HT-KC55-XXX-4000	4000	4000	8200	5,4	3,2	3,0
HT-KC55-XXX-3000	3000	3000	6200	3,4	7,2	6,5
HT-KC55-XXX-2000	2000	2000	4200	3,4	14,2	12,5
HT-KC55-XXX-500	500	500	500	3,0	50	48

XXX − длина хода

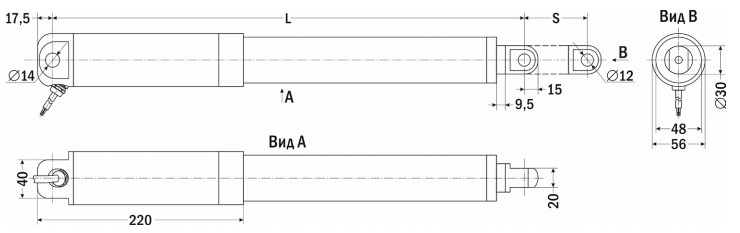

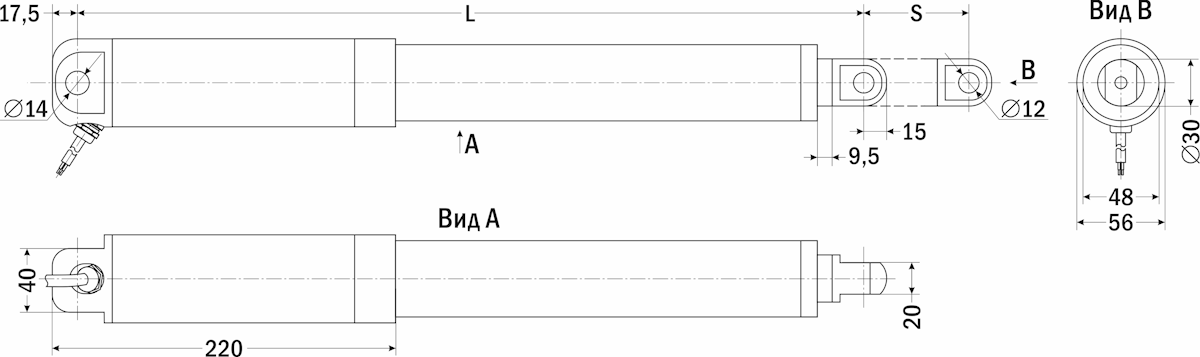

Габаритные размеры

Длина хода штока, мм	L, мм	S, мм	Габаритные размеры, мм	Вес, г
100	400	100	∅56×432,5
200	500	200	∅56×532,5	3600
300	600	300	∅56×632,5
400	720	400	∅56×732,5	4520

Версия: 2023-05-12-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.05.2023	0.3 Мб

Артикул	Напряжение, В	Длина хода, мм	Номинальная нагрузка, Н	Срок поставки	Стоимость
=24 =12	400 300 200 100	6000 4000 3000 2000 500

Артикул	Модель	Напряжение, В	Длина хода, мм	Номинальная нагрузка, Н	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Напряжение, В	Длина хода, мм	Номинальная нагрузка, Н	Срок поставки	Стоимость
G90291	НТ-КС55-24-400-6000	=24	400	6000	Со склада	51457 руб. – +
G90295	НТ-КС55-24-200-6000	=24	200	6000	Со склада	47709 руб. – +

Артикул	Модель	Напряжение, В	Длина хода, мм	Номинальная нагрузка, Н	Срок поставки	Стоимость
G90291	НТ-КС55-24-400-6000	=24	400	6000	Со склада	51457 руб. – +
G90299	НТ-КС55-24-400-4000	=24	400	4000	120 дней	51457 руб. – +
G90307	НТ-КС55-24-400-3000	=24	400	3000	120 дней	51457 руб. – +
G90315	НТ-КС55-24-400-2000	=24	400	2000	120 дней	51457 руб. – +
G90323	НТ-КС55-24-400-500	=24	400	500	120 дней	51457 руб. – +
G90293	НТ-КС55-24-300-6000	=24	300	6000	120 дней	47709 руб. – +
G90301	НТ-КС55-24-300-4000	=24	300	4000	120 дней	47709 руб. – +
G90309	НТ-КС55-24-300-3000	=24	300	3000	120 дней	47709 руб. – +
G90317	НТ-КС55-24-300-2000	=24	300	2000	120 дней	47709 руб. – +
G90325	НТ-КС55-24-300-500	=24	300	500	120 дней	47709 руб. – +
G90295	НТ-КС55-24-200-6000	=24	200	6000	Со склада	47709 руб. – +
G90303	НТ-КС55-24-200-4000	=24	200	4000	120 дней	47709 руб. – +
G90311	НТ-КС55-24-200-3000	=24	200	3000	120 дней	47709 руб. – +
G90319	НТ-КС55-24-200-2000	=24	200	2000	120 дней	47709 руб. – +
G90327	НТ-КС55-24-200-500	=24	200	500	120 дней	47709 руб. – +
G90297	НТ-КС55-24-100-6000	=24	100	6000	120 дней	43936 руб. – +
G90305	НТ-КС55-24-100-4000	=24	100	4000	120 дней	43936 руб. – +
G90313	НТ-КС55-24-100-3000	=24	100	3000	120 дней	43936 руб. – +
G90321	НТ-КС55-24-100-2000	=24	100	2000	120 дней	43936 руб. – +
G90329	НТ-КС55-24-100-500	=24	100	500	120 дней	43936 руб. – +
G90292	НТ-КС55-12-400-6000	=12	400	6000	120 дней	51457 руб. – +
G90300	НТ-КС55-12-400-4000	=12	400	4000	120 дней	51457 руб. – +
G90308	НТ-КС55-12-400-3000	=12	400	3000	120 дней	51457 руб. – +
G90316	НТ-КС55-12-400-2000	=12	400	2000	120 дней	51457 руб. – +
G90324	НТ-КС55-12-400-500	=12	400	500	120 дней	51457 руб. – +
G90294	НТ-КС55-12-300-6000	=12	300	6000	120 дней	47709 руб. – +
G90302	НТ-КС55-12-300-4000	=12	300	4000	120 дней	47709 руб. – +
G90310	НТ-КС55-12-300-3000	=12	300	3000	120 дней	47709 руб. – +
G90318	НТ-КС55-12-300-2000	=12	300	2000	120 дней	47709 руб. – +
G90326	НТ-КС55-12-300-500	=12	300	500	120 дней	47709 руб. – +
G90296	НТ-КС55-12-200-6000	=12	200	6000	120 дней	47709 руб. – +
G90304	НТ-КС55-12-200-4000	=12	200	4000	120 дней	47709 руб. – +
G90312	НТ-КС55-12-200-3000	=12	200	3000	120 дней	47709 руб. – +
G90320	НТ-КС55-12-200-2000	=12	200	2000	120 дней	47709 руб. – +
G90328	НТ-КС55-12-200-500	=12	200	500	120 дней	47709 руб. – +
G90298	НТ-КС55-12-100-6000	=12	100	6000	120 дней	43936 руб. – +
G90306	НТ-КС55-12-100-4000	=12	100	4000	120 дней	43936 руб. – +
G90314	НТ-КС55-12-100-3000	=12	100	3000	120 дней	43936 руб. – +
G90322	НТ-КС55-12-100-2000	=12	100	2000	120 дней	43936 руб. – +
G90330	НТ-КС55-12-100-500	=12	100	500	120 дней	43936 руб. – +
