Сигнализатор уровня ОВЕН РСУ предназначен для контроля уровня сыпучих веществ в промышленных и сельскохозяйственных условиях. Его принцип работы основан на возникновении реактивного момента двигателя, встроенного в корпус датчика. Датчик имеет лопасти, которые вращаются со скоростью 1 оборот в минуту. Когда уровень продукта достигает лопастей, он останавливает их вращение. Это вызывает появление реактивного момента на валу двигателя, что приводит к срабатыванию микропереключателя выходной цепи сигнализатора.
Особенности:

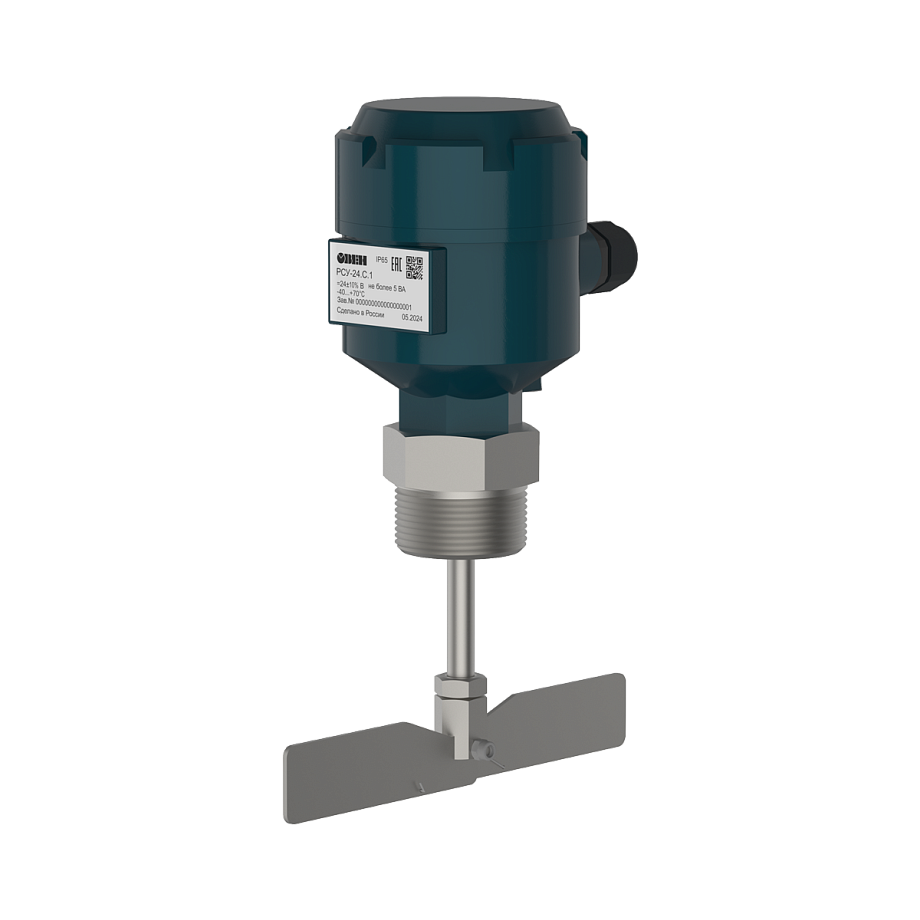

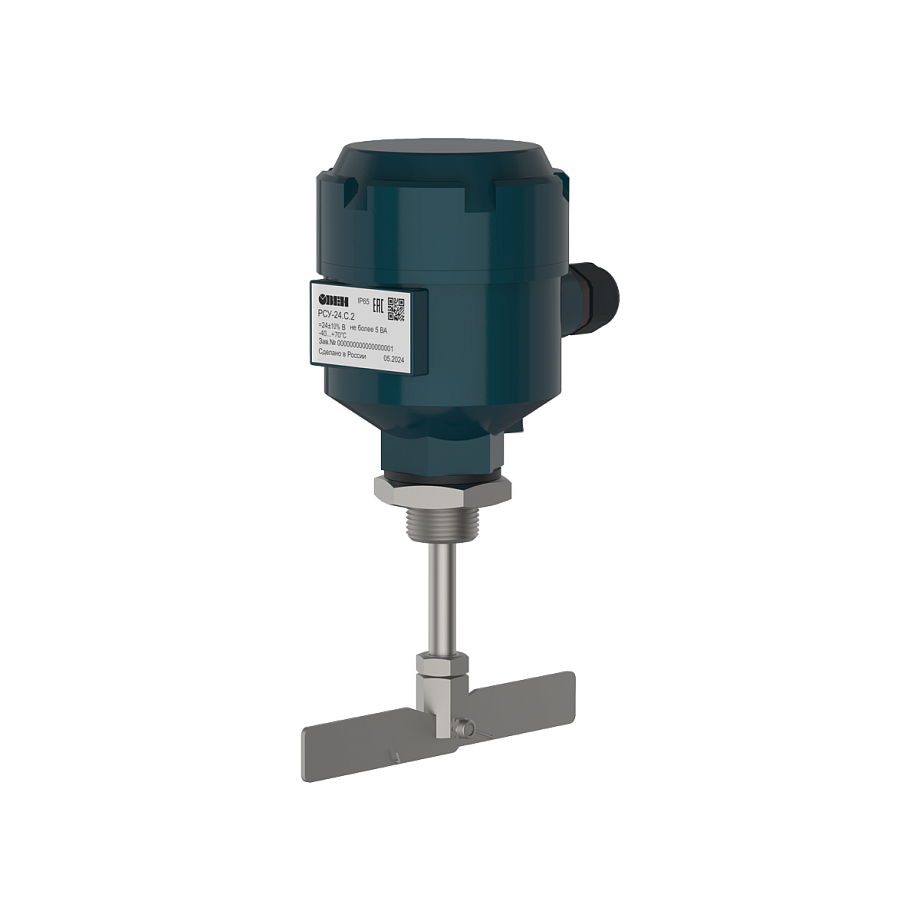

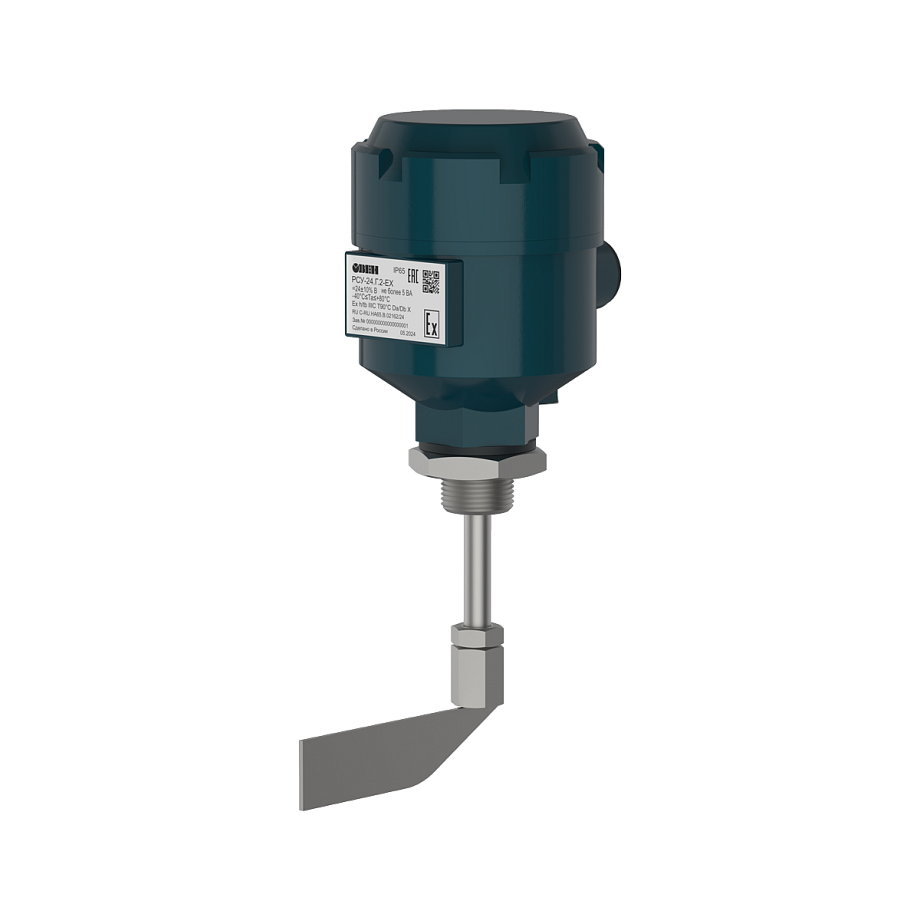

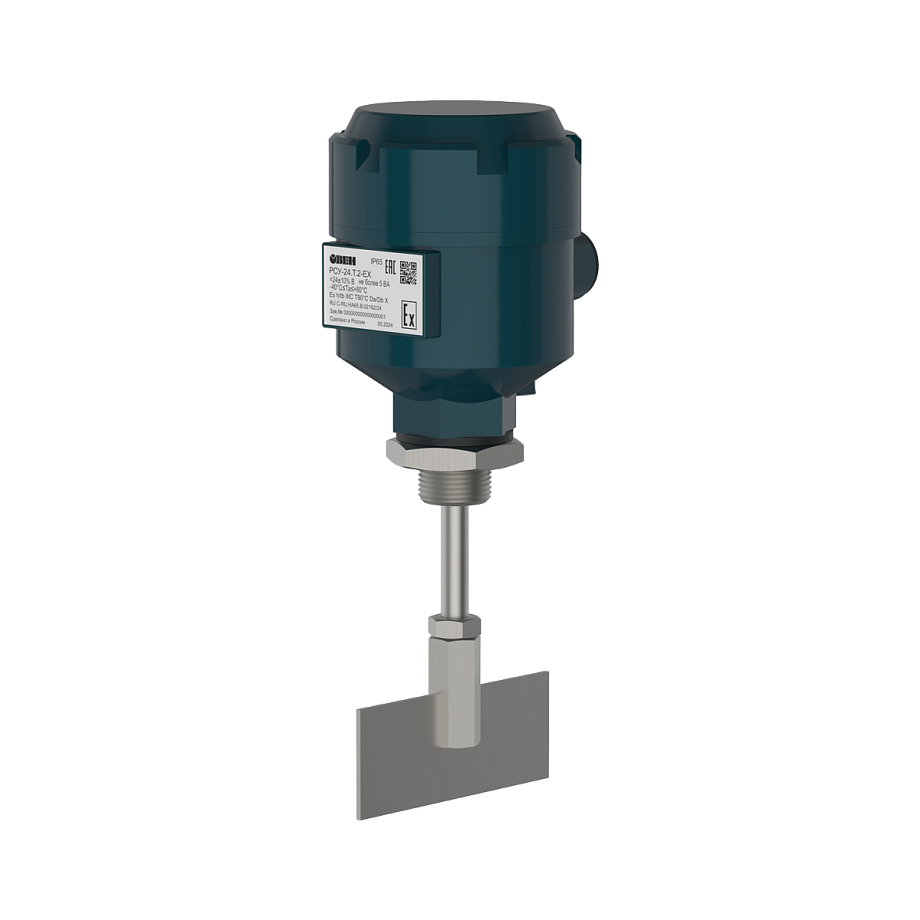

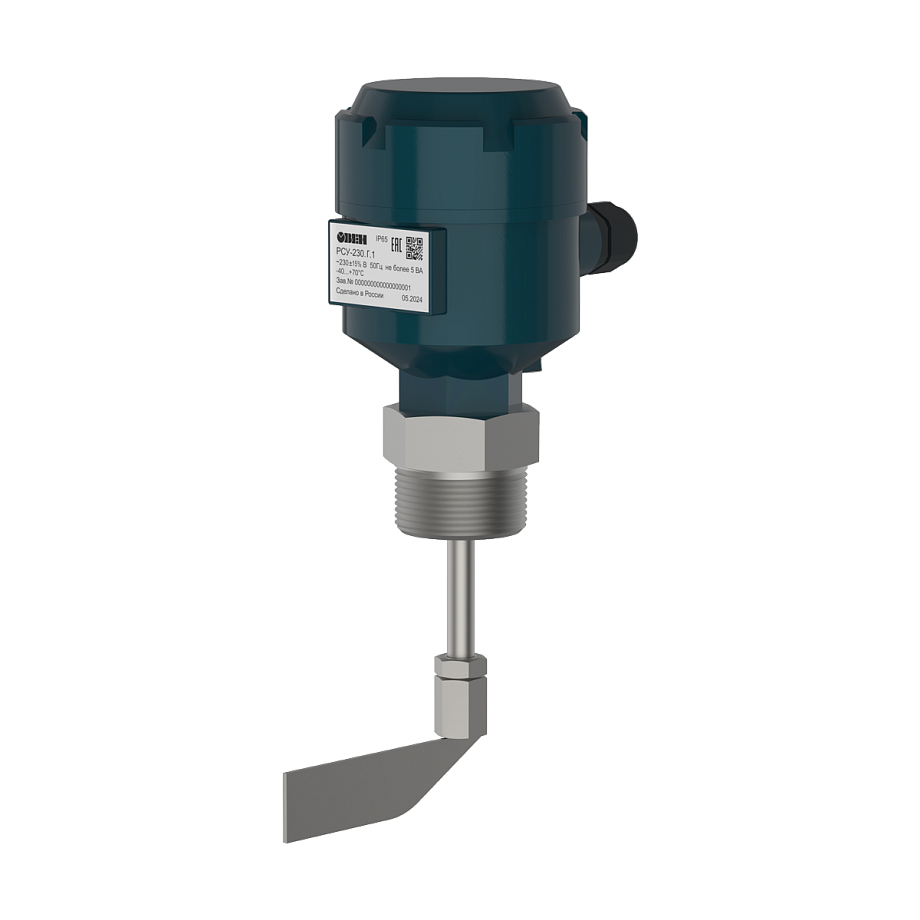

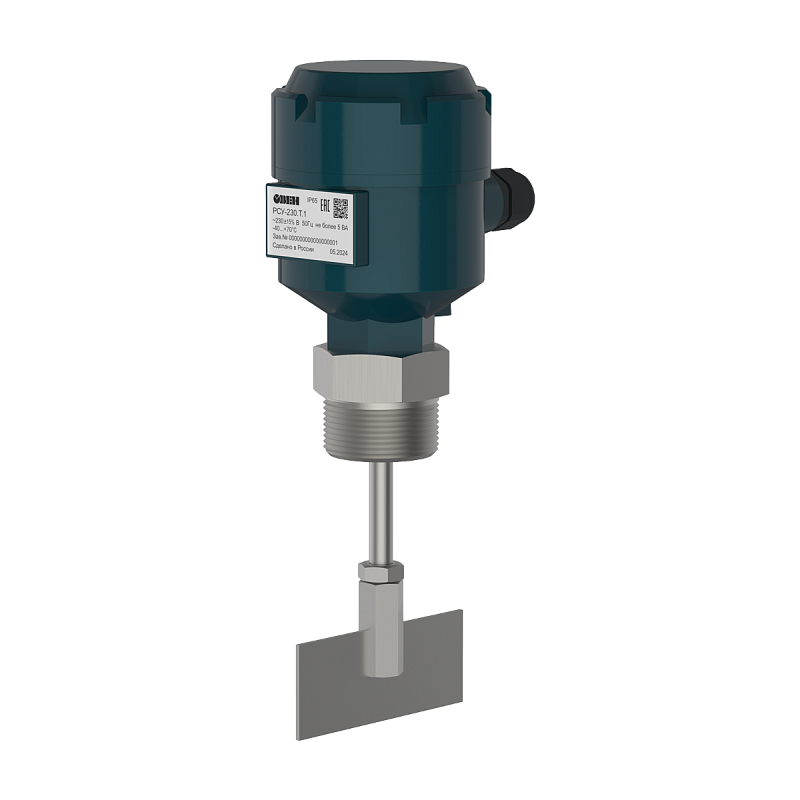

- Г-, Т-образная и складная лопасти;
- Рабочая температура −40…+80 ºС;
- Присоединительные резьбы G¾", G1½";
- Напряжение питания =24 В и ~230 В;
- Чувствительность от 300 г/л;
- 4 режима чувствительности;
- Общепромышленное и взрывозащищенное исполнение.
Области применения:
- Продукты питания и сельское хозяйство:
– Крупы и зерновые (например, гречка, кукуруза, пшено, пшеница);
– Бобовые (например, фасоль, соевые бобы, арахис);
– Семена и орехи (например, льняное семя, грецкие орехи);
– Мука и порошки (например, кукурузная мука, молоко порошковое, мука пшеничная).
- Строительные материалы:
– Минералы и породы (например, гипс, глина, гранит);
– Искусственные материалы (например, цемент, асфальтовая крошка).
- Энергетика:
– Топливо (например, торф, кокс);
– Отходы (например, зола влажная, зола сухая).
- Прочие отрасли:
– Металлы и их соединения (например, алюминий крупнокусковой, алюминия оксид);
– Химические вещества (например, аммиачная селитра, калия хлорид).
Технические характеристики:
Параметр | Значение |
РСУ-230.Х.Х(-ЕХ) | РСУ-24.Х.Х(-ЕХ) |
Электрические параметры |
Напряжение питания | ~230 ± 15 % В | =24 ± 10 % В |
Коммутируемый ток | ≤4 А | ≤10 А |
Максимальная потребляемая мощность | 5 ВА |
Безопасность |
Степень защиты корпуса по ГОСТ 14254-2015 | IP65 |
Маркировка взрывозащиты | Ex h/tb IIIC T90°C Da/Db |
Сопротивление изоляции (вход-корпус) | >100 МОм |
Конструктивные параметры |
Варианты присоединительной резьбы | РСУ-Х.Х.1 – G1½" (без гайки)
РСУ-Х.Х.2 – G¾" (с установочной гайкой) |
Диаметр наружной оболочки соединительного кабеля | 7...12 мм |
Сечение соединительных проводов | 0,5...1,5 мм2 |
Условия эксплуатации |
Температура окружающей среды (общепром.) | −40…+70 °С |
Температура рабочей среды (общепром.) | −40…+80 °С |
Плотность рабочей среды | От 300 кг/м3 |
Параметры предельных состояний для взрывозащищенного исполнения |
Напряжение питания | ~230 + 15 % В | =24 + 10% В |
Коммутируемый ток | ≤4 А | ≤10 А |
Максимальная потребляемая мощность | ≤5 ВА |
Температура окружающей среды | -40 °С ≤ Ta ≤ +80 °С |
Температура рабочей среды | -40 °С ≤ Ta ≤ +80 °С |
Прочее |
Средняя наработка на отказ | >50 000 часов |
Средний срок службы | >5 лет |
Вес | ≤1,3 кг |

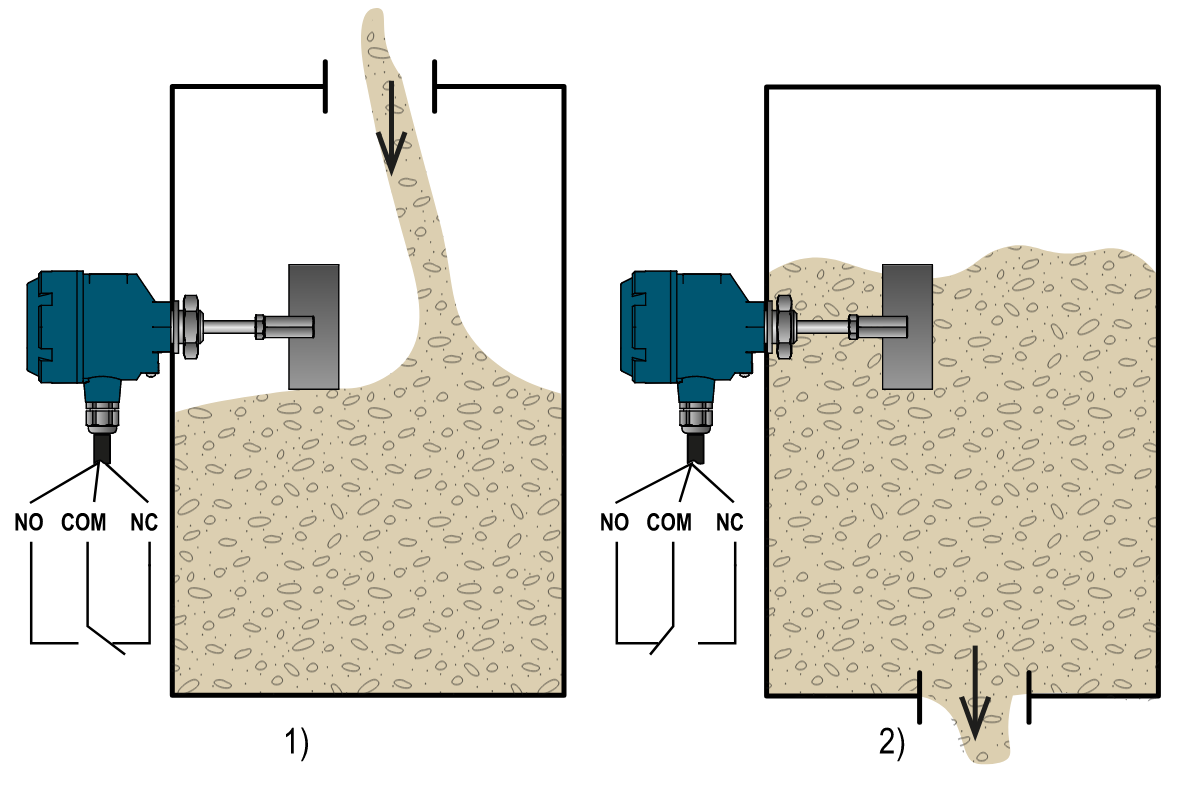

Функциональная схема прибора |
![](/upload/iblock/00c/owen_rsy_1.png) |
Габаритные размеры
|
РСУ-Х.Х.2 – G¾ (с установочной гайкой)
|
![](/upload/iblock/00c/owen_rsy_11.png) | ![](/upload/iblock/00c/owen_rsy_12.png) | ![](/upload/iblock/00c/owen_rsy_13.png) |

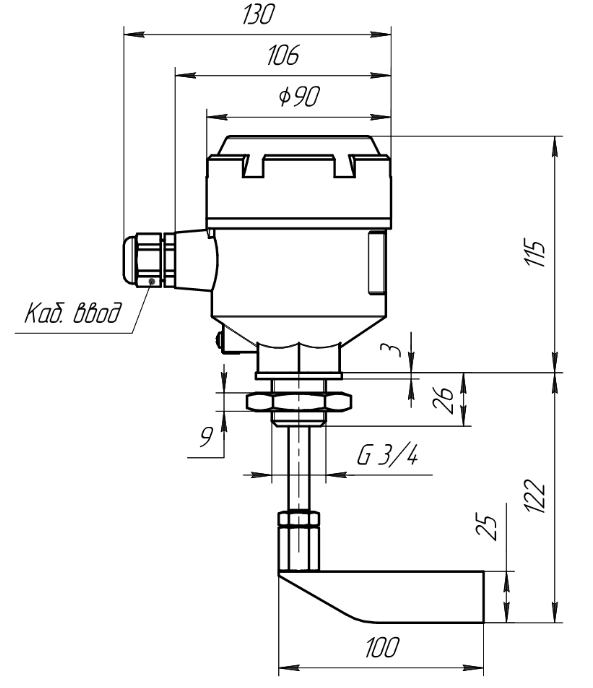

РСУ-Х.Г.2(-EX) с Г-образной лопастью

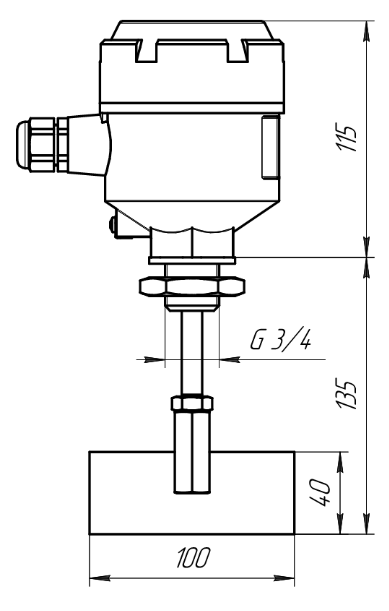

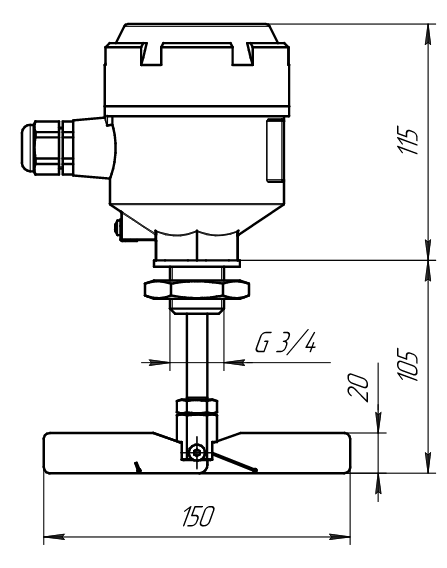

| РСУ-Х.Т.2(-EX) с Т-образной лопастью | РСУ-Х.С.2(-EX) со складной лопастью
|
РСУ-Х.Х.1 – G1½ (без гайки)
|
![](/upload/iblock/00c/owen_rsy_111.png) | ![](/upload/iblock/00c/owen_rsy_112.png) | ![](/upload/iblock/00c/owen_rsy_113.png) |

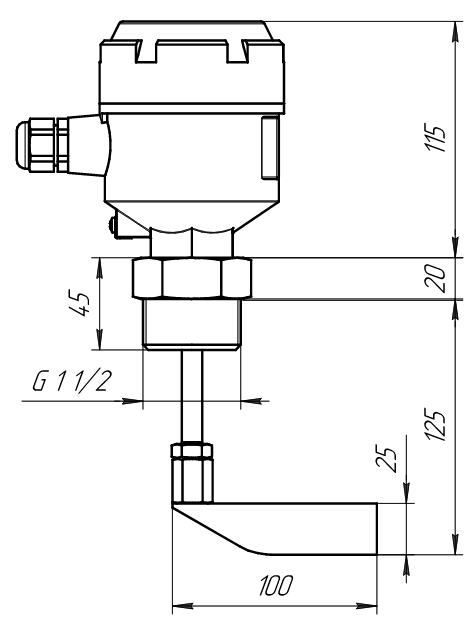

РСУ-Х.Г.1(-EX) с Г-образной лопастью

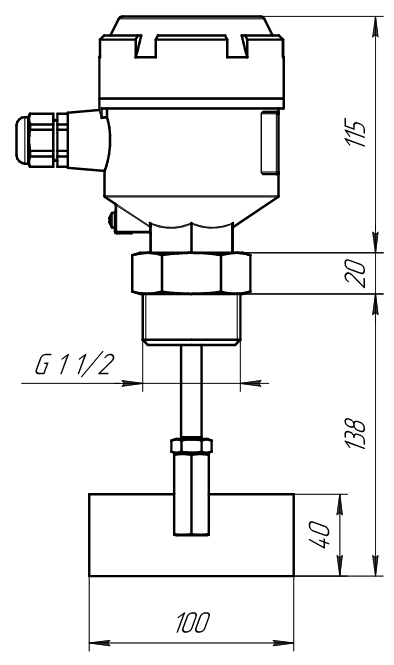

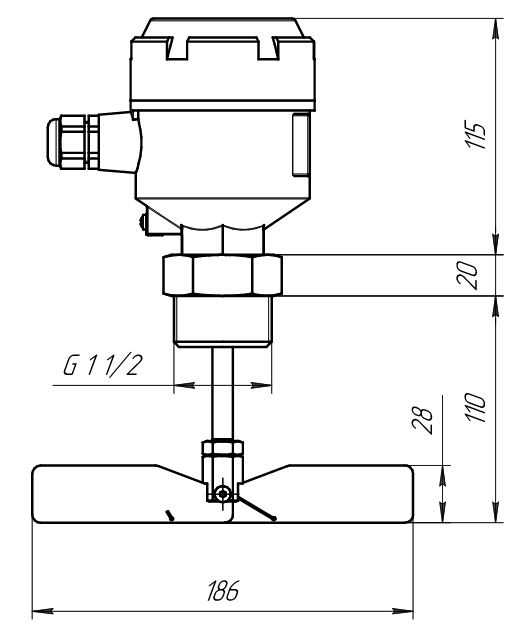

| РСУ-Х.Т.1(-EX) с Т-образной лопастью | РСУ-Х.С.1(-EX) со складной лопастью
|
Внимание! Для монтажа Т- и Г-образной лопатки необходим доступ с внутренней части резервуара либо монтаж к резервуару через фланец, который не входит в комплект поставки.
Исполнения ЕХ не комплектуются кабельным вводом, вместо него установлена заглушка.
|

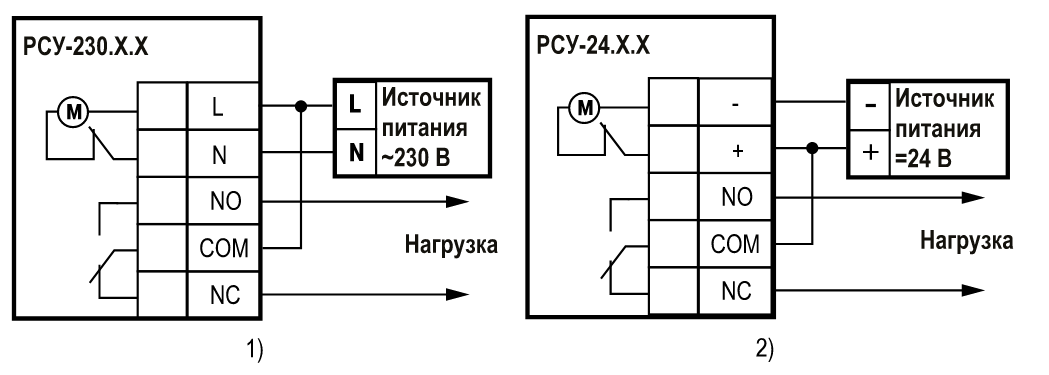

Схема подключения
|
![](/upload/iblock/00c/owen_rsy_2.png) |

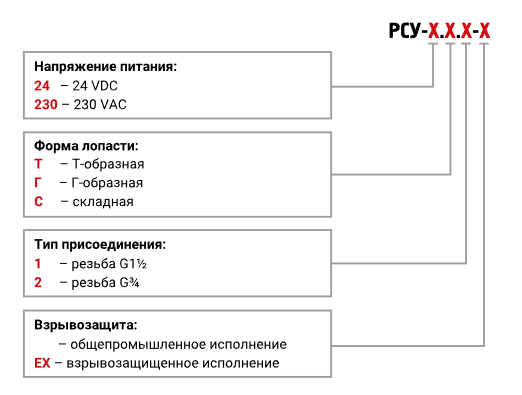

Модификации |
![](/upload/iblock/00c/Fxe5R6T4wZtGcIzs.png) |
Версия: 2024-07-28-ШАР
