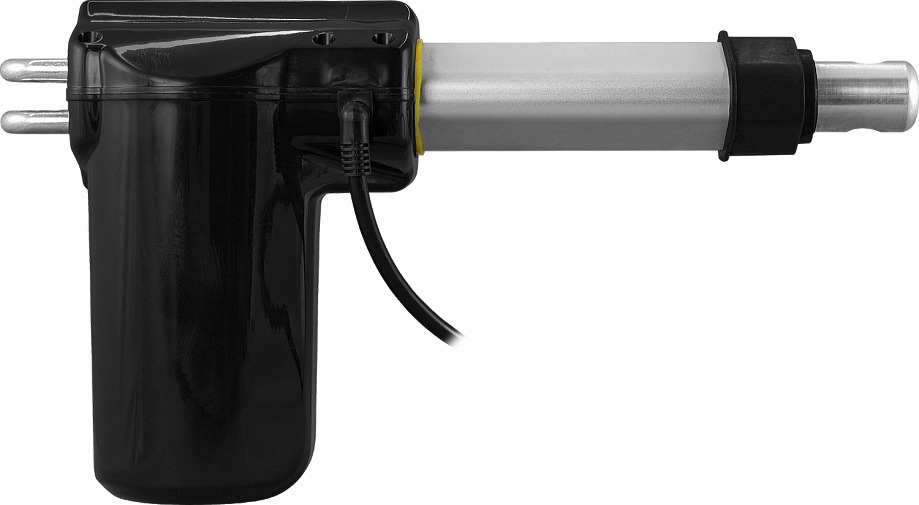

Линейный актуатор LA-60F

Линейный актуатор представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение

Максимальная нагрузка: 4000 Н, 6000 Н
Длина хода штока: 100...500 мм
Максимальная скорость (при полной нагрузке): 3,5...10 мм/с
Режим работы: 2 мин ВКЛ, 18 мин ВЫКЛ
Рабочий цикл: 10%
Питание: =12 В или =24 В
Защита: IP66

В закладки

от 14 385 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (15)
Все модификации ()
Отзывы (0)

Линейный актуатор LA-60F представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное переме щение – втягивающее и выталкивающее движение.
Линейные актуаторы LA-60F широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.

Особенности:

Корпус из высокопрочного металлического цинкового сплава
Встроенные выключатели для отключения питания при достижении конечного положения

Технические характеристики:

Параметр	Значение
Максимальная нагрузка	4000 Н, 6000 Н
Длина хода штока (S)	100 мм, 200 мм, 400 мм, 500 мм
Максимальная скорость (при полной нагрузке)	3,5...7 мм/с
Максимальная скорость (без нагрузки)	5...10 мм/с
Минимальный размер для установки	Длина хода штока (S) + 175 мм (S=100, 200 мм); Длина хода штока (S) + 195 мм (S=400, 500 мм).
Режим работы	2 мин ВКЛ, 18 мин ВЫКЛ
Рабочий цикл	10%
Питание	=12 В или =24 В
Защита	IP66
Сертификация	ISO9001-2008, CE, ROHS
Уровень шума	≤ 45 дБ
Температура эксплуатации	−20...+65°C

Модификации:

Модель актуатора LA-60F	Номинальная нагрузка, Н		Нагрузка самоблокировки (при условии втягивания), Н	Номинальный ток нагрузки, А	Max скорость, мм/с
Модель актуатора LA-60F	Толкание	Втягивание	Нагрузка самоблокировки (при условии втягивания), Н	Номинальный ток нагрузки, А	Без нагрузки	При полной нагрузке
-XXX-6000/5	6000	4000	6000	4,8	5	3,5
-XXX-4000/10	4000	2000	4000	4,8	10	7

XXX − длина хода штока

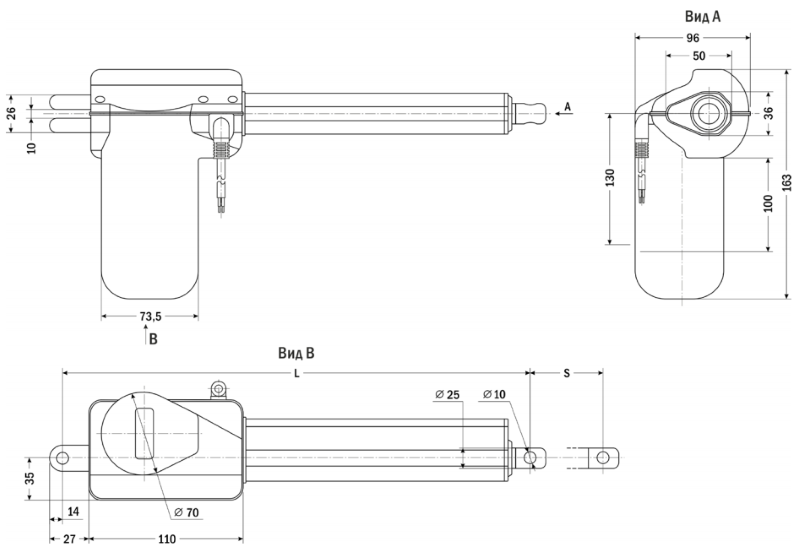

Габаритные размеры

Длина хода штока, мм	L, мм	S, мм	Габаритные размеры, мм	Вес, г
100	275	100	163×96×305	1774
200	375	200	163×96×405	1991
400	595	400	163×96×615	2480
500	695	500	163×96×715	2750

Версия: 2023-05-16-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	16.05.2023	0.31 Мб

Артикул	Длина хода, мм	Нагрузка, Н	Напряжение, В	Срок поставки	Стоимость
100 200 400 500	4000 6000	=12 =24

Артикул	Длина хода, мм	Нагрузка, Н	Напряжение, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Длина хода, мм	Нагрузка, Н	Напряжение, В	Срок поставки	Стоимость
N06293	100	4000	=12	Со склада	14771 руб. – +
N06301	100	4000	=24	Со склада	14771 руб. – +
N06297	100	6000	=12	Со склада	14771 руб. – +
N06305	100	6000	=24	Со склада	14771 руб. – +
N06294	200	4000	=12	Со склада	15092 руб. – +
N06302	200	4000	=24	Со склада	15092 руб. – +
N06298	200	6000	=12	Со склада	15092 руб. – +
N06306	200	6000	=24	Со склада	15092 руб. – +
N06295	400	4000	=12	Со склада	15412 руб. – +
N06303	400	4000	=24	Со склада	15412 руб. – +
N06299	400	6000	=12	Со склада	15412 руб. – +
N06296	500	4000	=12	Со склада	14385 руб. – +
N06304	500	4000	=24	Со склада	14385 руб. – +
N06300	500	6000	=12	Со склада	14385 руб. – +
N06308	500	6000	=24	Со склада	14385 руб. – +

Артикул	Длина хода, мм	Нагрузка, Н	Напряжение, В	Срок поставки	Стоимость
N06293	100	4000	=12	Со склада	14771 руб. – +
N06301	100	4000	=24	Со склада	14771 руб. – +
N06297	100	6000	=12	Со склада	14771 руб. – +
N06305	100	6000	=24	Со склада	14771 руб. – +
N06294	200	4000	=12	Со склада	15092 руб. – +
N06302	200	4000	=24	Со склада	15092 руб. – +
N06298	200	6000	=12	Со склада	15092 руб. – +
N06306	200	6000	=24	Со склада	15092 руб. – +
N06295	400	4000	=12	Со склада	15412 руб. – +
N06303	400	4000	=24	Со склада	15412 руб. – +
N06299	400	6000	=12	Со склада	15412 руб. – +
N06307	400	6000	=24	Ожидается 2025.02.20	15412 руб. – +
N06296	500	4000	=12	Со склада	14385 руб. – +
N06304	500	4000	=24	Со склада	14385 руб. – +
N06300	500	6000	=12	Со склада	14385 руб. – +
N06308	500	6000	=24	Со склада	14385 руб. – +
