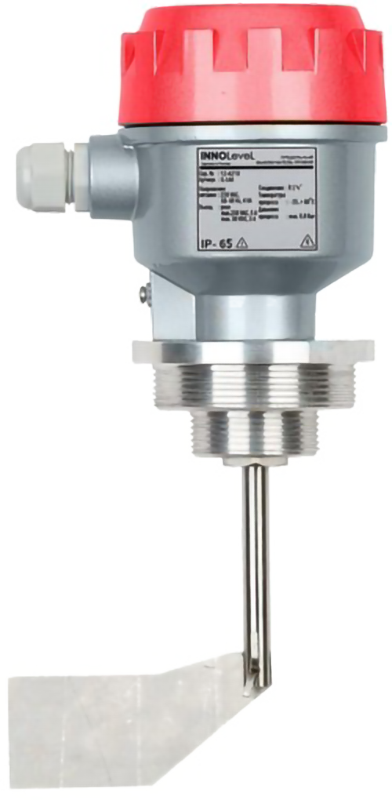

Ротационный датчик уровня INNOLevel cерии N

Прибор для мониторинга уровня сыпучих продуктов

Область применения: пластиковые порошки и гранулы (ПВХ гранулят, ПЭТ гранулы), строительные материалы (цемент, сухие смеси, гипс), пищевые продукты, бытовая химия
Питание: ~230 В, ~110 В, ~24 В или =24 В
Реле: ~5 А, 250 В; =3 А, 30 В
Температура рабочей среды: −40...+80°С
Присоединение: резьбовое G1½" с переходом на G2½"
Материал корпуса прибора и лопасти: алюминий
Степень пылевлагозащиты: IP65

В закладки

от 15 750 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Сигнализатор INNOLevel представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня

Особенности:

Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
Элемент крепления выполнен раздельно с корпусом прибора
Два типа прямой резьбы G1½" и G2½"

Принцип действия и область применения: Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения датчика-сигнализатора уровня для сыпучих материалов INNOLevel:

Пластиковые порошки и гранулы (ПВХ гранулят, ПЭТ гранулы)
Строительные материалы (цемент, сухие смеси, гипс)
Пищевые продукты
Бытовая химия

Технические характеристики:

Параметр	Значение
Питание - Переменный ток - Постоянный ток	~230 В, ~110 В, ~24 В, макс 4 ВА =24 В, макс 2,5 Вт
Скорость вращения электродвигателя	1 об/мин или 5 об/мин
Коммутационная способность реле	~5 А, 250 В =3 А, 30 В
Степень пылевлагозащиты	IP65
Рабочая температура	−40...+80°С*
Макс. рабочее давление	0,8 бар
Мин. плотность продукта	>100 г/л
Допустимая мех. нагрузка	Макс. 300Н (при L = 150 мм) на конце вала Макс. 100Н (при L = 365 мм) на конце вала
Материал корпуса прибора и лопасти	Алюминий
Вес	1500 г

* – для датчиков с напряжением питания =24 В при температуре ниже −35ºС вращение вала начинается после 3-х минутного технологического прогрева (на мотор датчика должно быть подано напряжение питания)

Модификации:

Модель	Материал корпуса	Диапазон температур	Максимальное давление	Класс защиты	Лопасть	Скорость вращения	Соединение	Удлинитель	Гермоввод	Напряжение питания
INNOLevel IL-LAA-N	Алюминий	−40...+80°C	0,8 бар	IP65	40×98 мм	1 об/мин	резьбовое G1½" с переходом на G2½", алюм.	150 мм нерж. cталь	1	~230 В
INNOLevel IL-LEA-N										=24 В
INNOLevel IL-LBA-N										~115 В
INNOLevel IL-LDA-N										=24 В
INNOLevel IL-LAS-N					складная 28×200 мм		резьбовое G1½" с переходом на G2½", алюм.			~230 В
INNOLevel IL-LES-N										=24 В
INNOLevel IL-LBS-N										~115 В
INNOLevel IL-LDS-N										=24 В

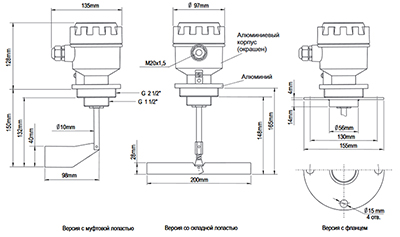

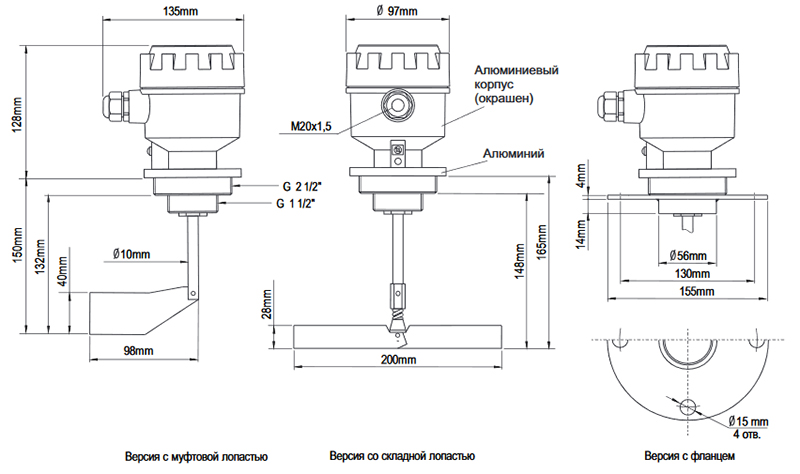

Габаритные размеры

Версия: 2020-06-10-ШАР

Артикул	Модель	Срок поставки	Стоимость
IL-LAA-N IL-LEA-N IL-LBA-N IL-LDA-N IL-LAS-N IL-LES-N IL-LBS-N IL-LDS-N

Артикул	Модель	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Модель	Срок поставки	Стоимость
K08435	IL-LAA-N	Со склада	15750 руб. – +
K08436	IL-LEA-N	Со склада	19100 руб. – +

Артикул	Модель	Срок поставки	Стоимость
K08435	IL-LAA-N	Со склада	15750 руб. – +
K08436	IL-LEA-N	Со склада	19100 руб. – +
K08437	IL-LBA-N	1...2 недели	17990 руб. – +
K08438	IL-LDA-N	1...2 недели	17990 руб. – +
K08439	IL-LAS-N	1...2 недели	18660 руб. – +
K08440	IL-LES-N	1...2 недели	19610 руб. – +
K08441	IL-LBS-N	1...2 недели	16170 руб. – +
K08442	IL-LDS-N	1...2 недели	16170 руб. – +
