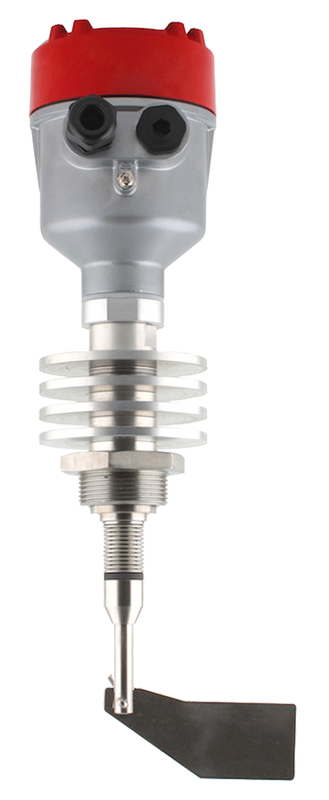

Ротационный датчик уровня высокотемпературный INNOLevel серии N-Ex-HT
Прибор для мониторинга уровня сыпучих продуктов
- Область применения: комбикормовая промышленность, угольная промышленность, деревообрабатывающая промышленность, полимерная промышленность
- Питание: ~230 В или =24 В
- Реле: ~5 А, 250 В; =3 А, 30 В
- Температура рабочей среды: −40...+250°С
- Присоединение: резьбовое G1½"
- Материал корпуса прибора и лопастей: нержавеющая сталь
- Степень пылевлагозащиты: IP65
- Повышенная устойчивость к высоким температурам
- Повышенная взрывозащищенность
Сигнализатор INNOLevel серии N-Ex-HT представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня
Особенности:
- Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
- Устойчивость к высоким температурам
- Повышенная взрывозащищенность
Принцип действия и область применения: Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100г/л, подвергающихся температурной обработке, находящихся во взрывоопасных зонах:
Стандартные примеры применения датчика уровня для сыпучих материалов, плотность которых не менее 100г/л, подвергающихся температурной обработке, находящихся во взрывоопасных зонах:
-
Комбикормовая промышленность — контроль уровня в грануляторах, охладителях
-
Угольная промышленность — контроль уровня угля, угольной пыли
-
Деревообрабатывающая промышленность — контроль уровня в сушилках щепы
-
Полимерная промышленность — контроль уровня пластикового порошка и гранулята в сушилках
| Параметр | Значение |
| Питание
- Переменный ток - Постоянный ток |
~230 В, ~110 В, ~24 В, макс 4 ВА =24 В, макс 2,5 Вт |
| Скорость вращения электродвигателя
| 1 об/мин или 5 об/мин
|
| Коммутационная способность реле
| ~5 А, 250 В
=3 А, 30 В |
| Степень пылевлагозащиты
| IP65
|
| Рабочая температура
| −40...+250°С*
|
| Макс. рабочее давление | 0,8 бар |
| Мин. плотность продукта | >100 г/л |
| Допустимая мех. нагрузка | Макс. 300Н (при L = 150 мм) на конце вала
Макс. 100Н (при L = 365 мм) на конце вала |
| Материал корпуса прибора и лопастей
| Нержавеющая сталь
|
| Вес | 2800 г
|
* – для датчиков с напряжением питания =24 В при температуре ниже −35ºС вращение вала начинается после 3-х минутного технологического прогрева (на мотор датчика должно быть подано напряжение питания)
Модификации:
Версия: 2020-06-10-ШАР
| Модель | Диапазон температур | Максимальное давление | Класс защиты | Лопасть | Скорость вращения | Присоединение | Удлинение | Напряжение питания |
| IL-SAA-N-Ex-HT250 |
−40...+250°С |
0,8 бар |
IP65 | 40×98 мм, нерж. сталь |
1 об/мин |
резьбовое G1½", нерж. сталь | 150 мм, нерж. сталь | ~230 В |
| IL-SEA-N-Ex-HT250 | =24 В | |||||||
| IL-SAS-N-Ex-HT250 | Складная двусторонняя 28×200 мм, нерж. сталь | 165 мм, нерж. сталь | ~230 В | |||||
| IL-SES-N-Ex-HT250 | =24 В |

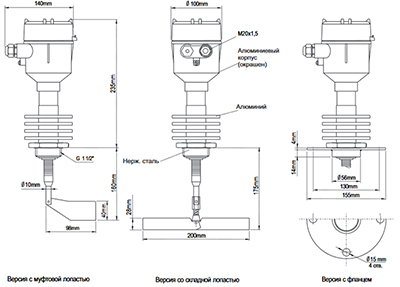

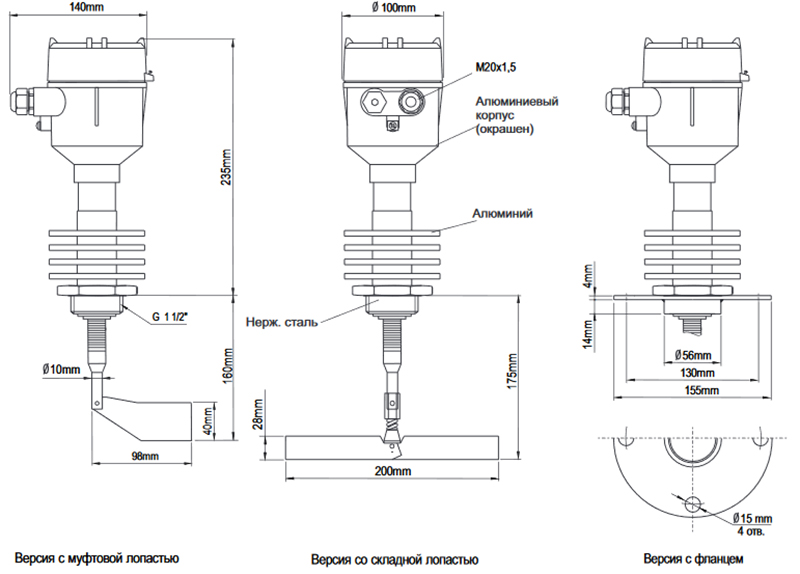

| Габаритные размеры |
 |
