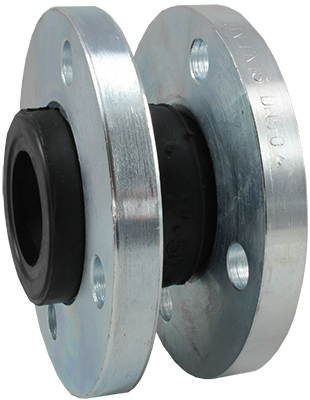

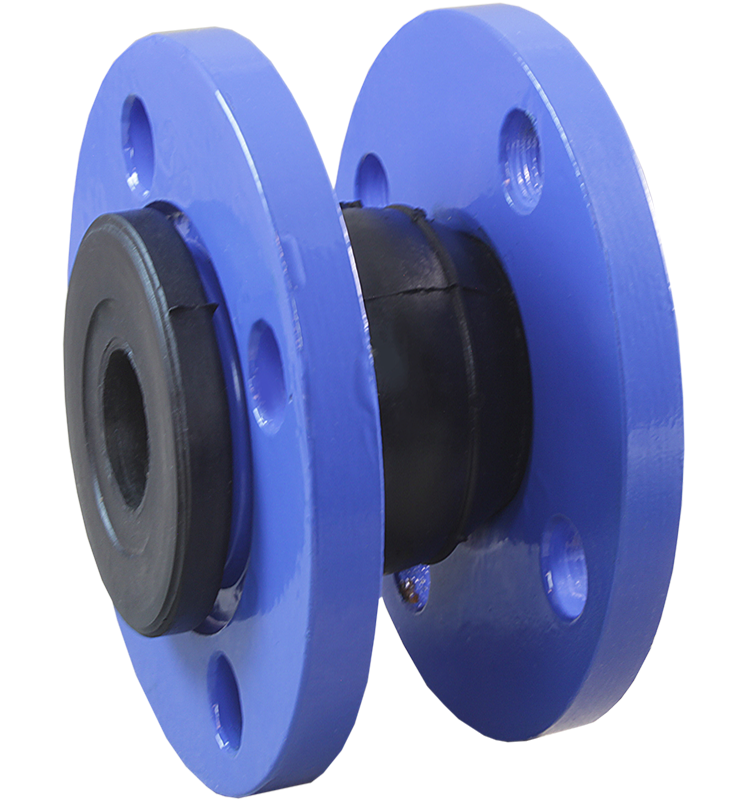

Компенсатор вибрационный фланцевый (вибровставка) АВК-1Ф

Компенсатор антивибрационный фланцевый (вибровставка) для компенсации температурных и рабочих смещений соединяемых трубопроводов, а также для снижения уровня вибрации и шума, создаваемых другим оборудованием в системе (насосами, компрессорами)

Рабочая среда: вода, горячая вода, воздух, жидкости и газы, не агрессивные к материалам вибровставки, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
Температура рабочей среды: −30...+120°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 25...200 мм
Материалы: резина EPDM (гибкая вставка), нейлоновый корд (армирование), сталь (армирующий корд и фланцы)
Присоединение: фланцевое F1"...F8"

В закладки

от 1 808 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Антивибрационные компенсаторы (вибровставки) относятся к вспомогательной трубопроводной арматуре и монтируются на всасывающих и напорных линиях насосных установок. Вибровставки АВК-1Ф служат для компенсации температурных и рабочих смещений соединяемых трубопроводов, а также для снижения уровня вибрации и шума, создаваемых другим оборудованием в системе (насосами, компрессорами). Вибровставки могут устанавливаться с целью облегчения монтажа и демонтажа запорной арматуры, а также вместо нее на период ремонта. Использование вибровставок значительно продлевает срок службы трубопроводной системы.

Вибровставки применяются в различных областях, где в качестве рабочей среды используются жидкие среды: в питьевом и оборотном водоснабжении, теплоснабжении, водяном пожаротушении. Также вибровставки используются для электрической развязки металлических трубопроводов.

Особенности:

Снижение уровня вибрации и шума
Поглощение части энергии гидравлических ударов
Компенсация продольных и поперечных смещений трубопровода
Компенсация изгибов трубопровода
Простая и надежная конструкция
Фланцы стандарта DIN

Следует учитывать:

Вибровставка является неремонтируемым изделием и подлежит замене при потере прочности и герметичности

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, жидкости и газы, не агрессивные к материалам вибровставки, спирт, а также слабые кислоты и щелочи с концентрацией < 40%
Материал	Гибкая вставка – резина EPDM Армирование – нейлоновый корд Армирующий корд – сталь Фланцы – сталь
Температура рабочей среды	−30...+120°С
Рабочее давление	0,0...1,6 МПа
Испытательное давление	2,4 МПа
Диаметр условного прохода	25...200 мм
Присоединение крана	Фланцевое F1"...F8"

Модификации:

Модель	Ду, мм	Присоединение	Осевое сжатие (L1), мм	Осевое растяжение (L2), мм	Боковое отклонение (L3), мм	Угловое отклонение (A°)
АВК-1Ф-025	25	F1"	9	6	9	15°
АВК-1Ф-032	32	F1¼"	9	6	9
АВК-1Ф-040	40	F1½"	10	6	9


АВК-1Ф-080	80	F3"	15	8	12
АВК-1Ф-100	100	F4"	19	10	13
АВК-1Ф-125	125	F5"	19	12	14
АВК-1Ф-150	150	F6"	20	12	22
АВК-1Ф-200	200	F8"	25	16	22

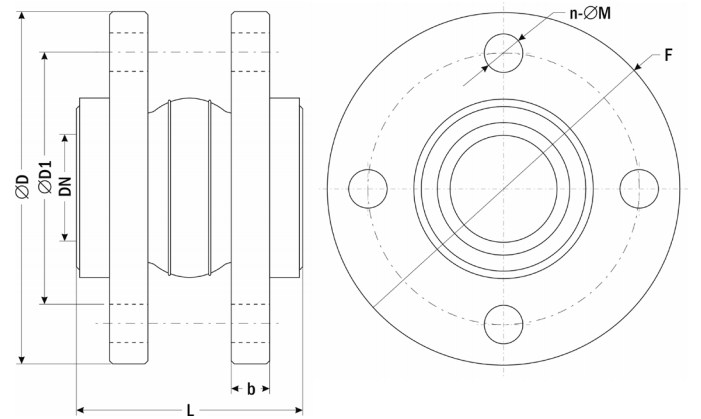

Габаритные размеры

Модель вибровставки	DN	F	Размеры, мм					Вес, г
Модель вибровставки	DN	F	b	∅ D	∅ D1	L	n-∅ M	Вес, г
АВК-1Ф-025	25	F1"	12	115	85	94,5	4-13,5	1630
АВК-1Ф-032	32	F1¼"	16	140	100	97	4-18	3120
АВК-1Ф-040	40	F1½"	15	144	110	94,5	4-17	2970
АВК-1Ф-080	80	F3"	20	200	160	135	8-18	7170
АВК-1Ф-100	100	F4"	20	220	180	145	8-18	8410
АВК-1Ф-125	125	F5"	22	250	210	165	8-18	11 450
АВК-1Ф-150	150	F6"	22	285	240	185	8-22	14 280
АВК-1Ф-200	200	F8"	24	340	295	205	12-22	19 300

Версия: 2018-09-11-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	0.77 Мб

Артикул	Ду, мм	Срок поставки	Стоимость
25 32 40 80 100 125 150 200

Артикул	Ду, мм	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Ду, мм	Срок поставки	Стоимость
M10020	25	Со склада	1808 руб. – +
M10021	32	Со склада	1808 руб. – +
M10022	40	Со склада	2039 руб. – +
M10023	80	Со склада	3354 руб. – +
M10024	100	Со склада	4110 руб. – +
M10025	125	Со склада	5918 руб. – +
M10026	150	Со склада	7234 руб. – +
M10027	200	Со склада	11344 руб. – +

Артикул	Ду, мм	Срок поставки	Стоимость
M10020	25	Со склада	1808 руб. – +
M10021	32	Со склада	1808 руб. – +
M10022	40	Со склада	2039 руб. – +
M10023	80	Со склада	3354 руб. – +
M10024	100	Со склада	4110 руб. – +
M10025	125	Со склада	5918 руб. – +
M10026	150	Со склада	7234 руб. – +
M10027	200	Со склада	11344 руб. – +
